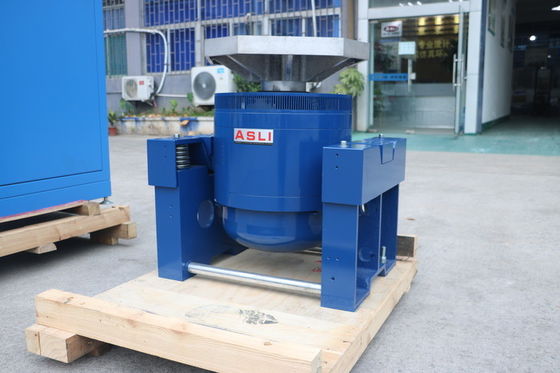

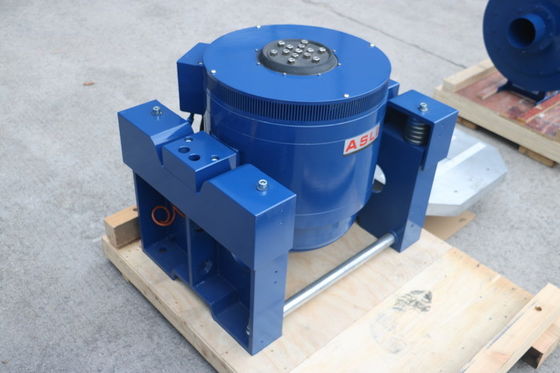

میز لرزاننده ارتعاشی MIL STD 810G AC380V برای محصولات درجه نظامی
دستگاه تست ارتعاش فرکانس بالا عمدتاً برای تست محیطی ارتعاش و ضربه محصول، تست غربالگری استرس محیطی، تست قابلیت اطمینان استفاده می شود. تست ها ممکن است برای هوافضا، ارتباطات، الکترونیک، برق، ارتباطات، لوازم خانگی و سایر زمینه های محصولات مورد نیاز باشد.این یک پلت فرم تست است که تمام مشخصات تست را برآورده می کند و می تواند شامل مشخصات IEC، MIL-STD، JIS، ASTM و سایر مشخصات باشد.
میز لرزاننده ارتعاشی 51 میلی متر p-p تجهیزات تست پارامتر:
| مدل |
سینوس نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (متر بر مجذور ثانیه2) | سرعت نامی (متر بر ثانیه) |
جابجایی نامی (p-p) میلی متر |
حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) |
ابعاد کویل متحرک (میلی متر) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ویژگی های محصول
* سیستم تعلیق انعطاف پذیر و راهنمای خط مستقیم، ظرفیت باربری قوی، عملکرد هدایت خوب و پایداری بالا.
* سختی استاتیکی کیسه هوای مرکزی بزرگ است، سختی دینامیکی کوچک است، ظرفیت باربری قوی است و عملکرد دینامیکی عالی است.
* تشخیص خودکار سریع و حفاظت زنجیره ای، ایمنی و قابلیت اطمینان بالا;
* دستگاه ایزوله و میرا کننده کیسه هوا باعث می شود لرزاننده نیازی به فونداسیون مخصوص نداشته باشد، موج ارتعاش را کاملاً بازتولید می کند و انتقال ارتعاش را کاهش می دهد.
* ارائه سکوهای توسعه افقی و عمودی برای استفاده های مختلف;
* می توان با انواع کنترل کننده های ارتعاش استفاده کرد و کار با آن ساده است.

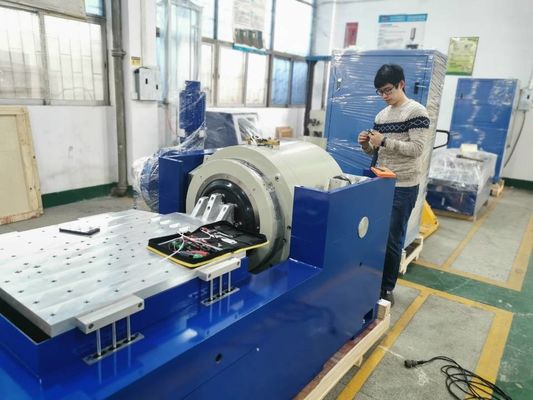

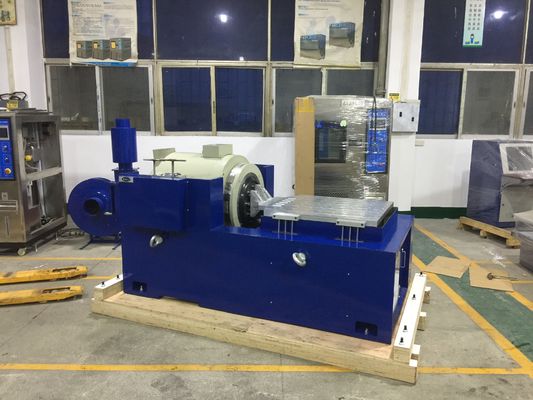

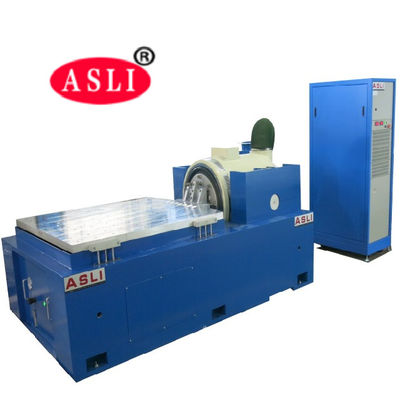

ویژگی های پایه افقی:
درون نیمکت بارگذاری کوچک برای دستیابی به شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگذاری و عملکرد کل نیمکت دستگاه.
نیمکت افقی و نیمکت ارتعاش از نوع یکپارچه هستند، با ساختار کامل، نصب و تنظیم راحت.
ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بارگذاری جانبی.
پمپ روغن داخلی، ساختار خوب و کاربری آسان.
| مدل | اندازه نیمکت (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
