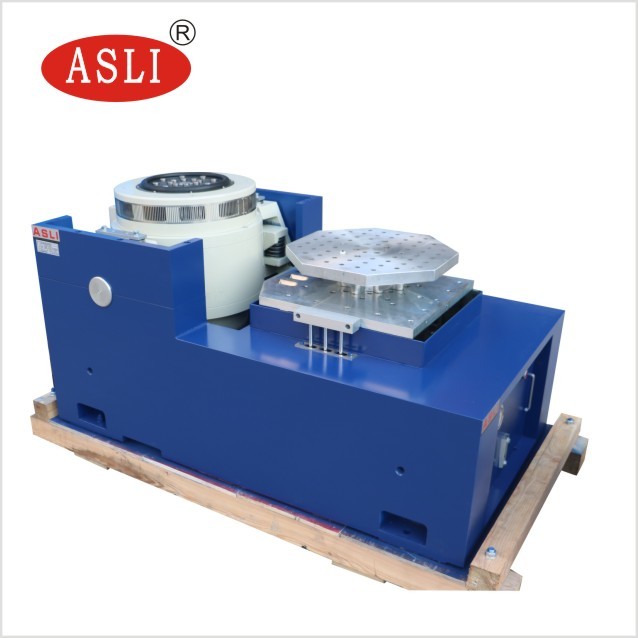

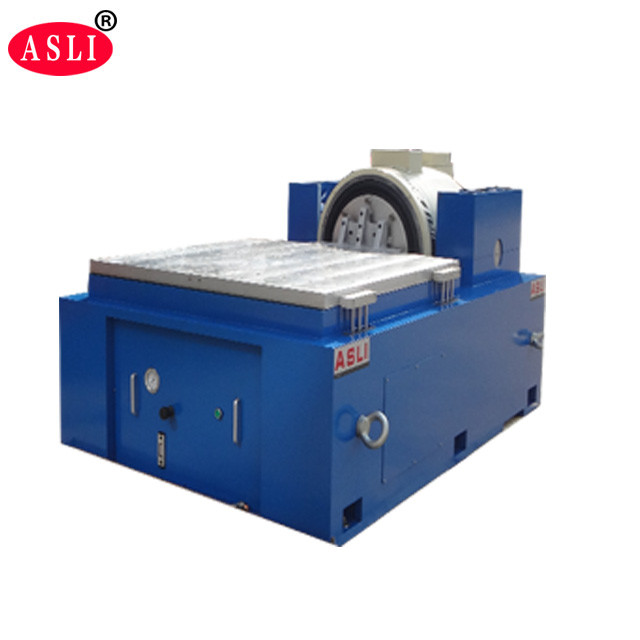

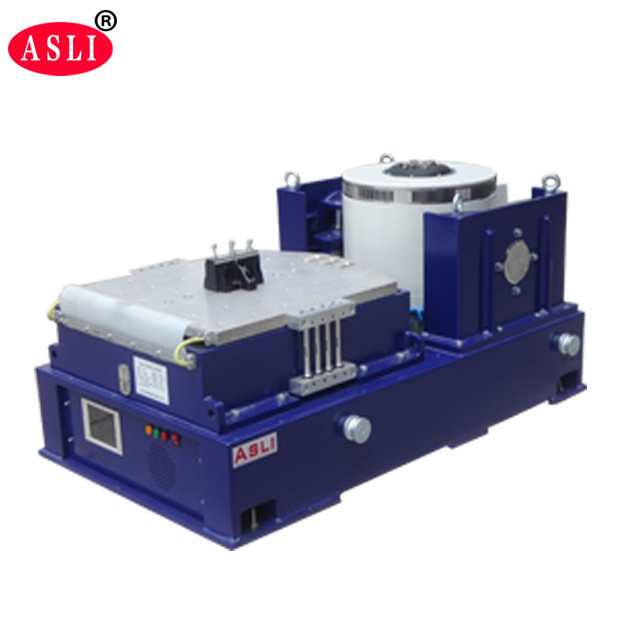

لرزاننده ارتعاش قدرتمند / میز تست ارتعاش حمل و نقل شبیه سازی برای بسته
کاربرد
لرزاننده ارتعاش با فرکانس بالا ساختار 'مدار مغناطیسی دوگانه'، 'مدارهای عمل اسکلت خود تولید'، 'پشتیبانی هوابرد' و 'بلبرینگ های غلتکی و هدایت خطی'، 'ایزولاسیون ترانیون' فناوری مدرن پیشرفته و فناوری ویژه را اتخاذ کرده است، می تواند در تست ارتعاش سینوسی سه محوره X، Y، Z و تست های ارتعاش تصادفی پهنای باند تکمیل شود، تا توسط کلاسیک (نیمه - سینوسی) پالس و تست طیف پاسخ ضربه تکمیل شود. به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
(1) نیروی نامی: نیروی سینوسی 6000N; نیروی تصادفی 6000N; نیروی ضربه 12000N;
(2) محدوده فرکانس: 5Hz تا 3500Hz، فرکانس ثابت، رفت و برگشت جاروب، سینوسی، تصادفی، ضربه
(3) حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشت جاروب، فرکانس ثابت
(4) تعداد جاروب فرکانس: 1 تا 32767
(5) زمان جاروب فرکانس: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های جاروب فرکانس را می توان نمایش داد.
(6) حداکثر شتاب 1000m/s2 (بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثر جابجایی: 25mm p-p (بدون بار)، دو قله
(9) جابجایی ضربه: 25 میلی متر
(10) وزن سیم پیچ متحرک: 6.5 کیلوگرم
(11) جهت های ارتعاش: عمودی
(12) موج ارتعاش: سینوسی، تصادفی، ضربه
(13) قطر سیم پیچ متحرک: Φ230 میلی متر
(14) ابعاد سیستم ارتعاش (میلی متر): W850xH750xD550mm
(15) وزن سیستم ارتعاش: 590 کیلوگرم

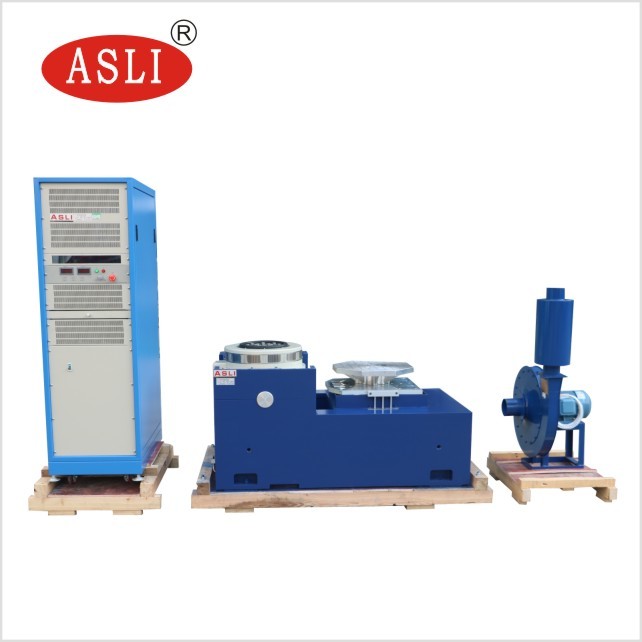

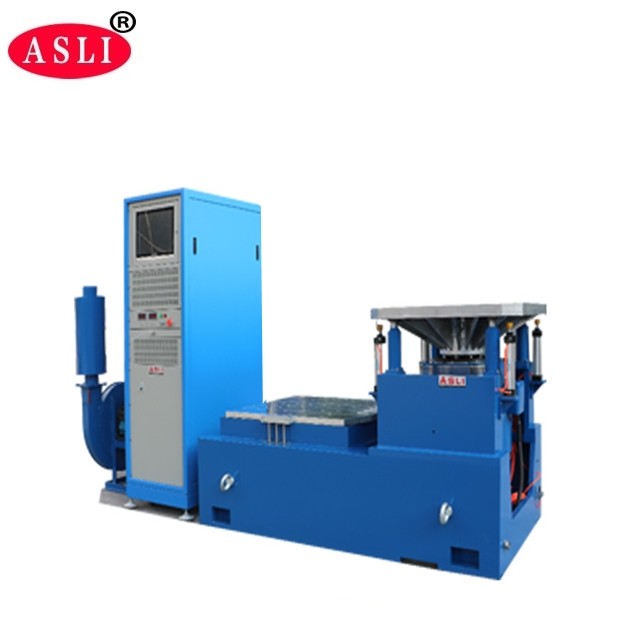

2-2 جزئیات اجزای ارتعاش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل کننده ارتعاش 1 مجموعه
(3) محفظه اتصال ارتباطی 1 مجموعه
(4) تقویت کننده قدرت DA-6 1 مجموعه
(5) قدرت تحریک 1 عدد
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
لرزاننده ارتعاش قدرتمند / میز تست ارتعاش حمل و نقل شبیه سازی برای بسته پارامترهای فنی:
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p)mm | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
