لابراتوار سه سیستم آزمایش ارتعاش الکترودینامیک جامع
درخواست
کمپرسور ارتعاش فرکانس بالا "ساختمان مدار دوگانه مغناطیسی"، "چرخه های عمل اسکلت خود تولید شده"، "حمایت هوایی" و "دستاوردهای رول و هدایت خطی" را اتخاذ کرده است."عزل ترنیون" تکنولوژی پیشرفته مدرن و تکنولوژی ویژه، می تواند در X، Y، Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند تکمیل شود، که با آزمایش کلاسیک (نیمی - سین) پالس و طیف پاسخ شوک تکمیل می شود.به طور گسترده ای در دفاع ملی استفاده می شود، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و زمینه های دیگر.
(1) نیروی نامی: نیروی سینوس 10000N؛ نیروی تصادفی 10000N؛ نیروی شوک 20000N؛
(2) محدوده فرکانس:3Hz تا 3000Hz، فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاک کردن: خطی، لوگاریتیمیک، پاک کردن جلو و عقب، فرکانس ثابت
(4) فرکانس جاروبرقی: 1 تا 32767
(5) زمان فرکانس پاکسازی: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاکسازی قابل نمایش است.
(6) حداکثر شتاب 1000 متر در ثانیه2(بدون بار)
(7) حداکثر سرعت: 1.8 / s
(8) حداکثر جابجایی: 51mmp-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 51mm
(10) وزن کویل متحرک:14kg
(12) موج لرزش: سینوس، تصادفی، شوک
(13) قطر کویل متحرک: Φ240 mm
(14) ابعاد سیستم ارتعاش: W1060xH750xD845mm
(15) وزن سیستم لرزش: 960KG

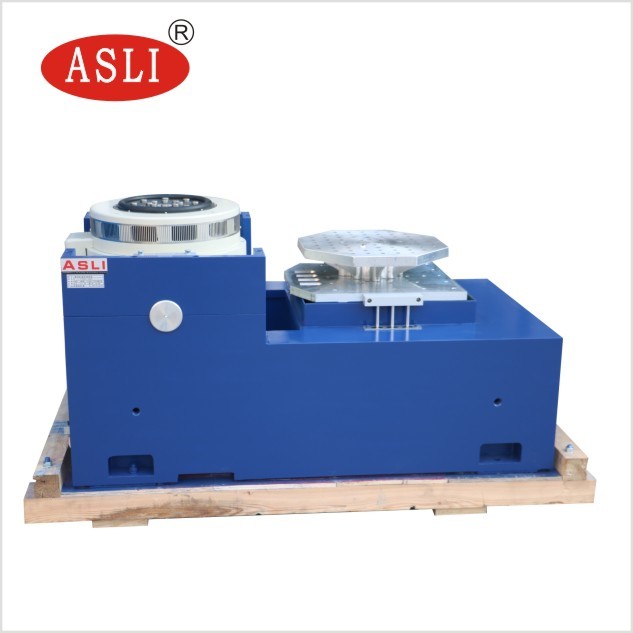

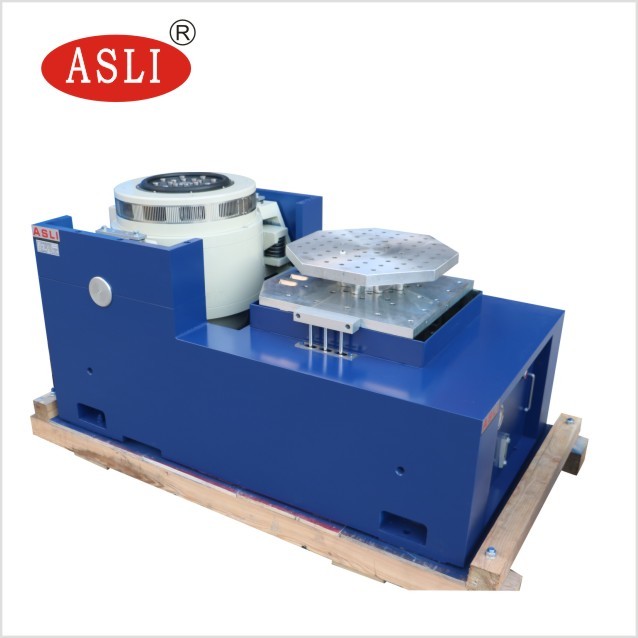

(16) 600mm*600mm عمودی گسترش دهنده و 600*600mm افقی میز لغزنده
پارامترهای فنی:
| نام | میز لرزش بسته بندی/بررسي کننده جدول لرزش قطعات خودرو | ||||||||
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی ((m/s) | جابجایی نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد کویل متحرک (ملی متر) |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

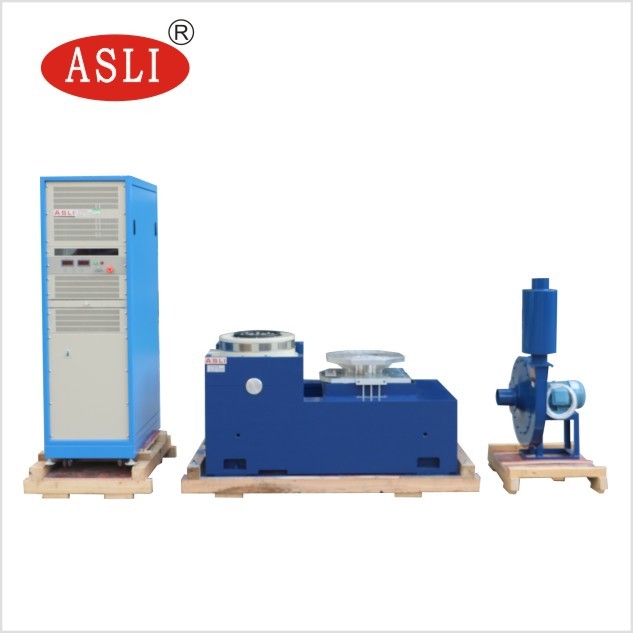

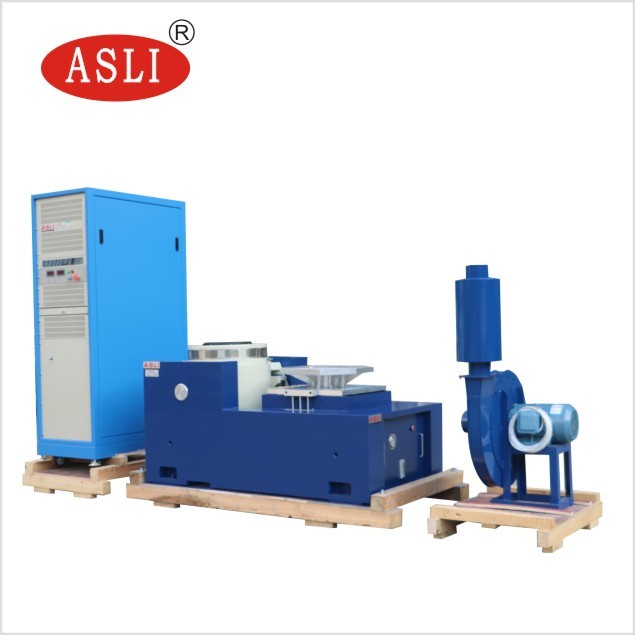

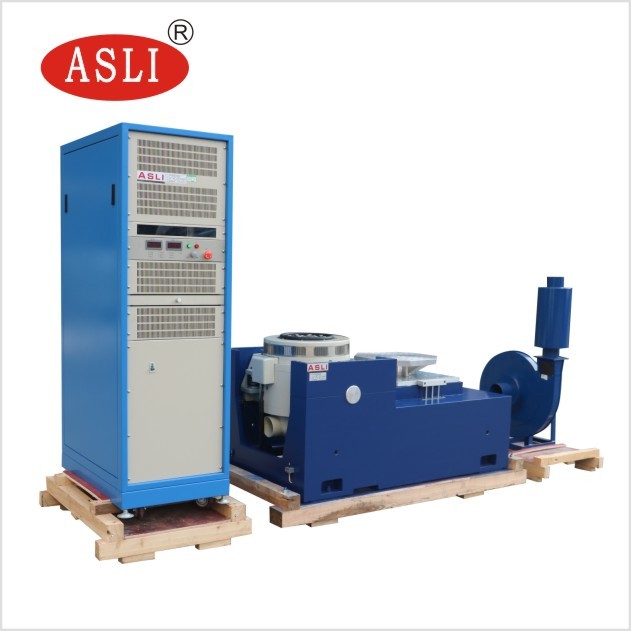

(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل کننده لرزش 1 مجموعه
(3) اتاق اتصال ارتباطات 1 مجموعه
(4) DA-10 تقویت کننده قدرت 1 مجموعه
(5) قدرت تحریک 1 pc
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
(10) چاپگر رنگی 1 مجموعه ((اختیاری)
(11) حسگر شتاب (شامل خط خروجی) 1 pc
(12) دستگاه لرزش 1 مجموعه (اختیاری) بر اساس نمونه آزمایش
کنترل کننده ارتعاش دیجیتال
کنترل کننده لرزش آخرین طراحی شرکت ماست
که سیستم توزیع شده پیشرفته بین المللی را اتخاذ می کند
معماری، و هسته آن آخرین سری TMS320 است
پردازنده 32 بیتی با نقطه شناور با سرعت بالا TI
گزارش تست به طور خودکار در
مایکروسافت ورد. در طول یا بعد از تست،
گزارش آزمایش می تواند ویرایش شود، و سپس تولید
به صورت خودکار یا دستی.
