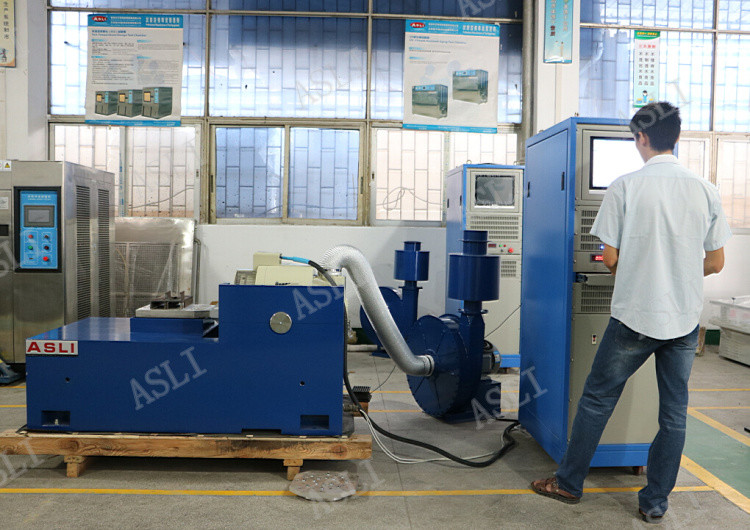

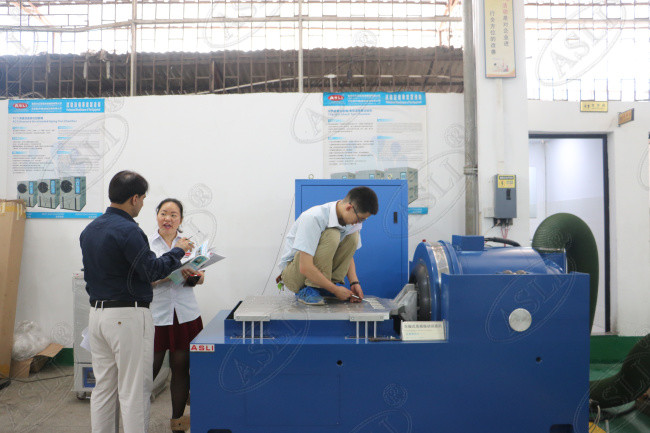

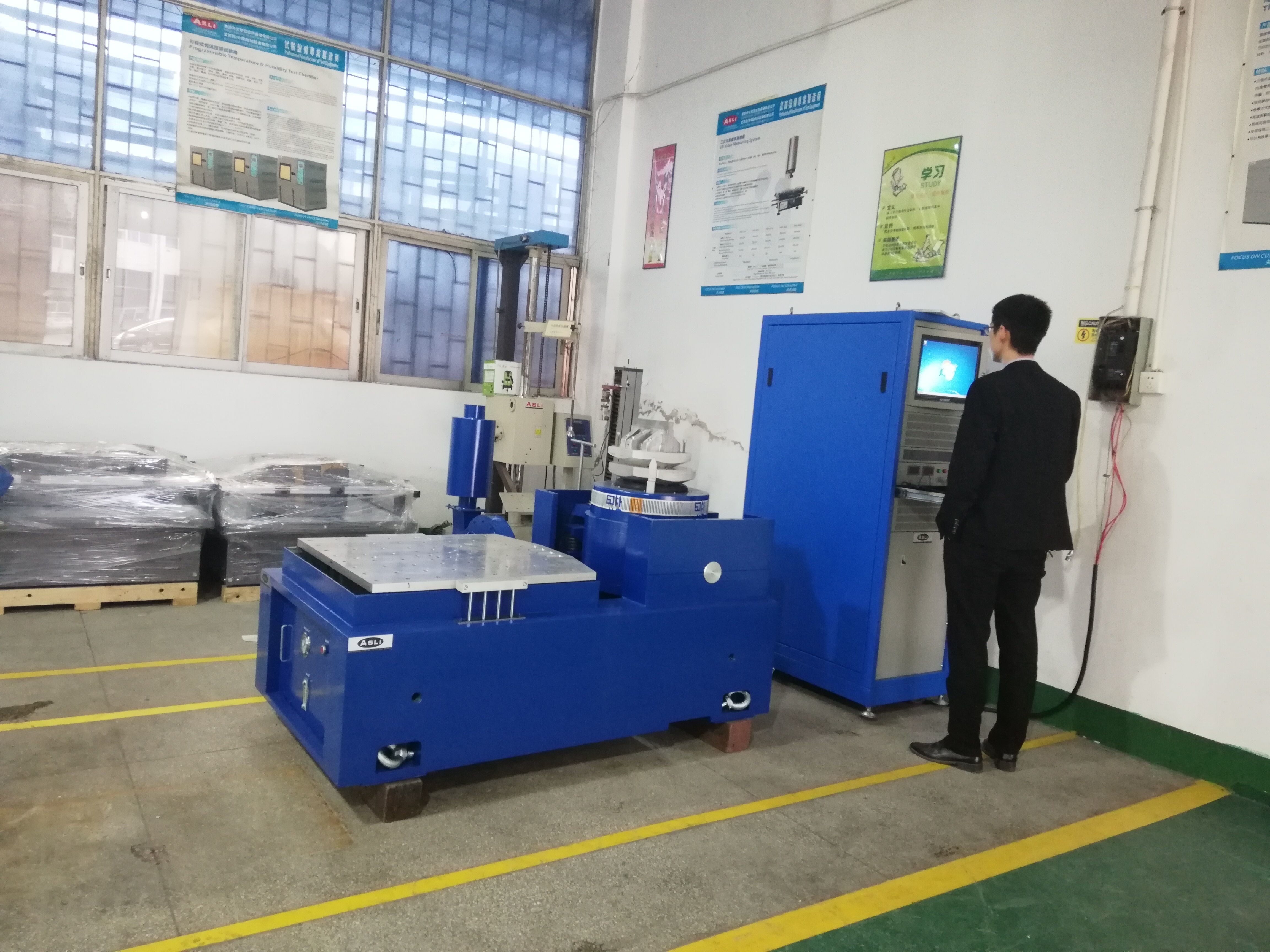

تجهیزات تست جدول ارتعاش افقی با فرکانس بالا برای آزمایش خودرو
دستگاه آزمایش ارتعاش فرکانس بالا عمدتا برای محیط آزمایش ارتعاش و شوک محصول، آزمایش غربالگری استرس محیطی، آزمایش قابلیت اطمینان استفاده می شود.آزمایشات ممکن است برای هوافضا لازم باشد، ارتباطات، الکترونیک، برق، ارتباطات، لوازم خانگی و سایر زمینه های محصولات.این یک پلت فرم تست است که تمام انواع مشخصات تست را برآورده می کند و می تواند از جمله IEC، MIL-STD، JIS، ASTM و سایر مشخصات اجرا شود.
پارامتر دستگاه ارتعاش فرکانس بالا:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی (m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک (ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ویژگی های محصول
* سیستم تعلیق انعطاف پذیر و راهنمای خط مستقیم، ظرفیت حمل قوی، عملکرد هدایت خوب و ثبات بالا
* سفتی استاتیک کوله هوا حمل مرکزی بزرگ است، سفتی پویا کوچک است، ظرفیت حمل قوی است و عملکرد پویا عالی است.
* تشخیص سریع خود معاینه و حفاظت از زنجیره، ایمنی و قابلیت اطمینان بالا؛
* دستگاه خنک کننده و عایق کننده کوله هوا باعث می شود که ویبراتور نیازی به پایه ویژه نداشته باشد، موج لرزش را به طور کامل تولید می کند و انتقال لرزش را کاهش می دهد.
* استفاده متفاوت از پلتفرم های توسعه افقی و عمودی
* می تواند با انواع کنترل کننده های لرزش استفاده شود و کار آن ساده است.

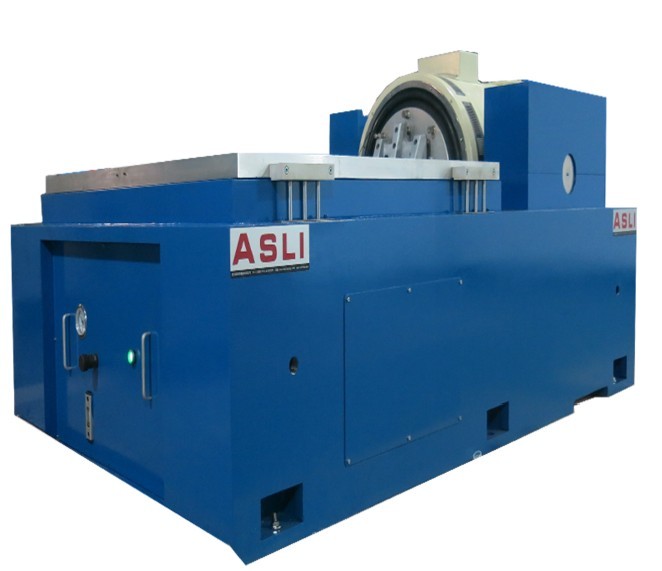

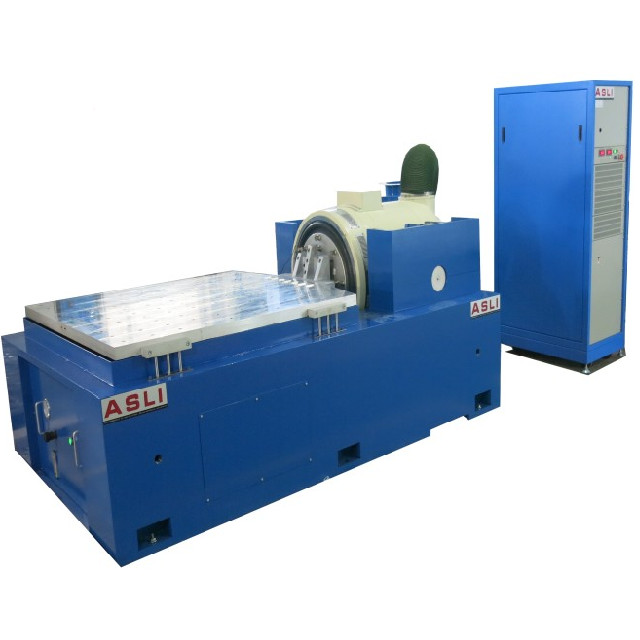

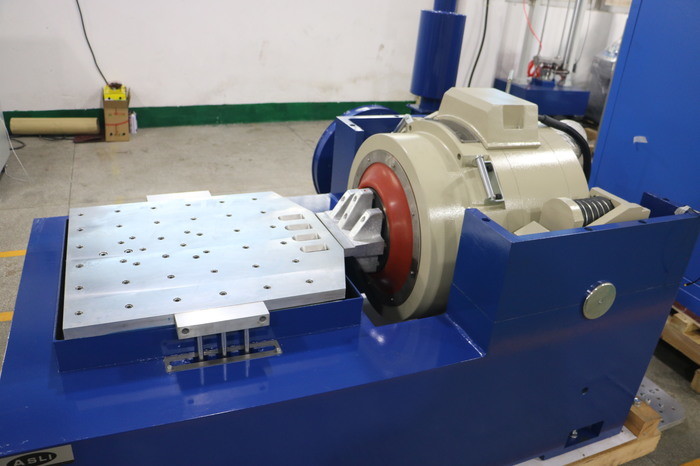

ویژگی های پایه افقی:
در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
صندلی افقی و صندلی لرزش از نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری تعصب.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
