لرزاننده ارتعاش الکترودینامیکی عمودی با فرکانس بالا با گواهینامه ISO CE
سیستم تست ارتعاش عمدتاً برای تست ارتعاش و ضربه محصولات، تست غربالگری استرس محیطی، تست قابلیت اطمینان استفاده می شود. دستگاه تست ارتعاش الکترومغناطیسی کاملاً مطابق با استاندارد طراحی تست های مرتبط با باتری است، شبیه سازی تحت شرایط خاص تست ارتعاش باتری، باتری یا بسته باتری روی میز ارتعاش ثابت می شود، با توجه به فرکانس، شتاب و حالت جابجایی تجویز شده در امتداد ارتعاش نمونه باتری در سه جهت عمود بر هم، باتری اندازه گیری شده نباید نشت کند، از کار نیفتد، نشکند، آتش سوزی و انفجار نداشته باشد.
| لرزاننده ارتعاش الکترودینامیکی پارامترها: | ||||
| حداکثر نیروی تحریک سینوسی | 300Kg.f پیک | |||
| بزرگترین نیروی ارتعاش تصادفی | 300Kg.f r.ms | |||
| بزرگترین نیروی ارتعاش ضربه | 600Kg.f پیک | |||
| محدوده فرکانس | DC~4000 هرتز | |||
| حداکثر جابجایی | 25 میلی متر p-p (مقدار پیک تا پیک) | |||
| حداکثر سرعت | 1.6 متر بر ثانیه | |||
| حداکثر شتاب | 100G (980 متر بر مجذور ثانیه) | |||
| اولین فرکانس رزونانس | 2500 هرتز | |||
| حداکثر بار و شتاب: F=M.A | ||||
| 5G (49 متر بر مجذور ثانیه) | 10G (98 متر بر مجذور ثانیه) | 20G (196 متر بر مجذور ثانیه) | 30G (294 متر بر مجذور ثانیه) | |
| 57 کیلوگرم | 27 کیلوگرم | 12 کیلوگرم | 7 کیلوگرم | |
| حداکثر بار | 120 کیلوگرم | |||
| فرکانس جداسازی ارتعاش | 2.5 هرتز | |||
| قطر سیم پیچ متحرک (قطر میز کار) | قطر 150 میلی متر | |||
| کیفیت سیم پیچ متحرک | 3 کیلوگرم | |||
| حداکثر بار | 50 کیلوگرم | |||

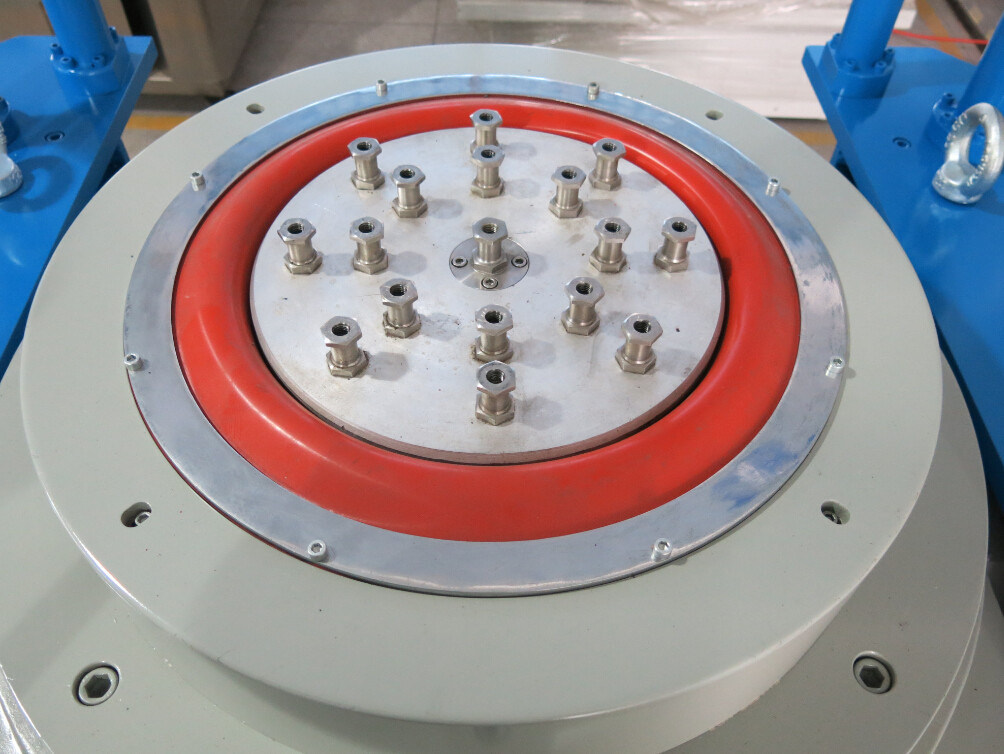

| میز پیچ | 13 x M8 | |||
| نشت شار مغناطیسی | <10 گاوس | |||
| ابعاد | 750mm x 560mm x 670mm (دستگاه عمودی) | |||
| وزن | حدود 460 کیلوگرم | |||
| DA-3 تقویت کننده قدرت سوئیچ دیجیتال | ||||
| توان خروجی | 4KVA | |||
| ولتاژ خروجی | 100 ولت | |||
| جریان خروجی | 30 آمپر | |||
| SNR (نسبت سیگنال به نویز) | ≥65dB | |||
| اعوجاج هارمونیک (بار مقاومتی) | <1.0% | |||
| خطای اندازه گیری ولتاژ خروجی | ≤5% | |||
| خطای اندازه گیری جریان خروجی | ≤5% | |||
| ضریب پیک جریان خروجی | ≥3 | |||
| پایداری DC | راندگی صفر بیش از انتهای خروجی 50mv/8h نیست | |||
|
پاسخ فرکانسی 5-3500 هرتز |
±3dB | |||
| اندازه تقویت کننده قدرت | 720mm x 545mm x 1270mm | |||
| حجم سنگین | 230 کیلوگرم | |||
| سیستم سروو | ||||
| عملکرد | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کم، خطای خارجی، منبع تغذیه کنترل، منطق، کمبود ورودی برابر. | |||
استاندارد آزمون:
UL 1642:2012 استاندارد برای باتری های لیتیومی
UL 2054: 2012 باتری های خانگی و تجاری
UN38.3 (2012) قسمت 3: پیشنهاد برای حمل و نقل کالاهای خطرناک - دفترچه راهنما تست و استاندارد
IEC62133-2012 الزامات ایمنی برای باتری و بسته باتری حاوی الکترولیت قلیایی یا اسیدی
IEC 62281: 2004 الزامات ایمنی در حمل و نقل باتری لیتیومی و باتری
IEC 60086: 2007 قسمت سلول گالوانیکی 4 الزامات امنیتی باتری های لیتیوم یونی
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E و غیره.

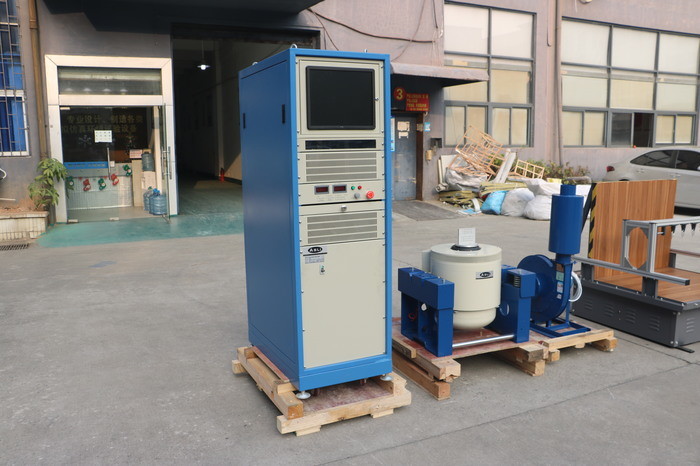

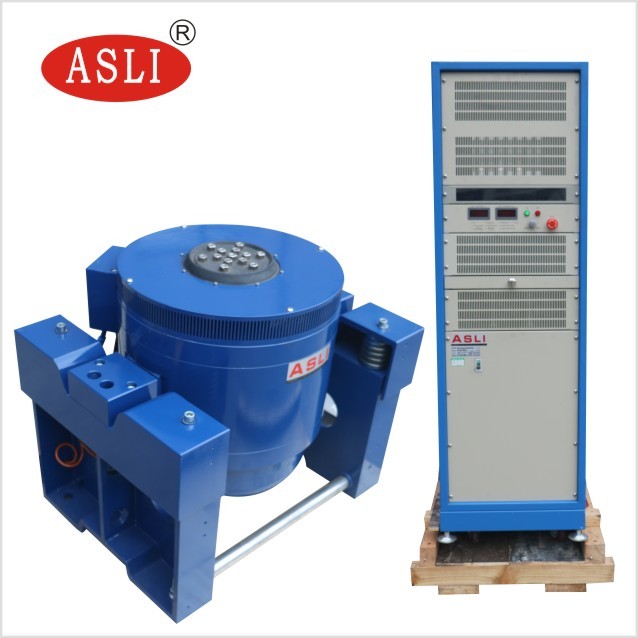

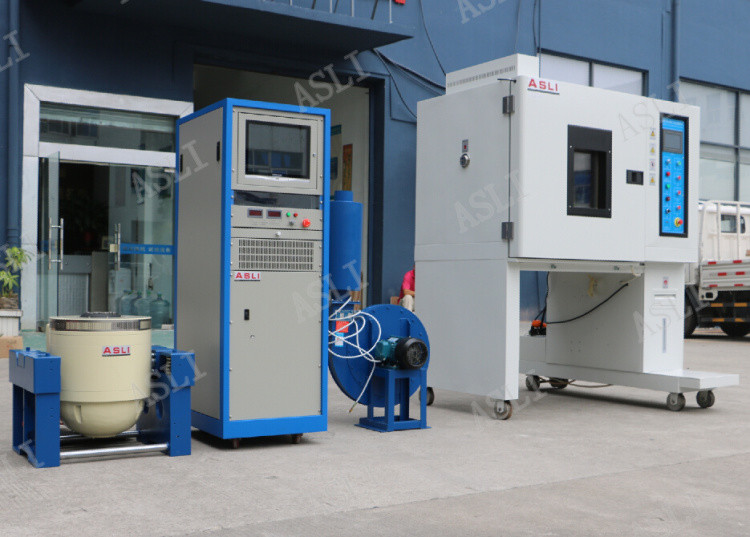

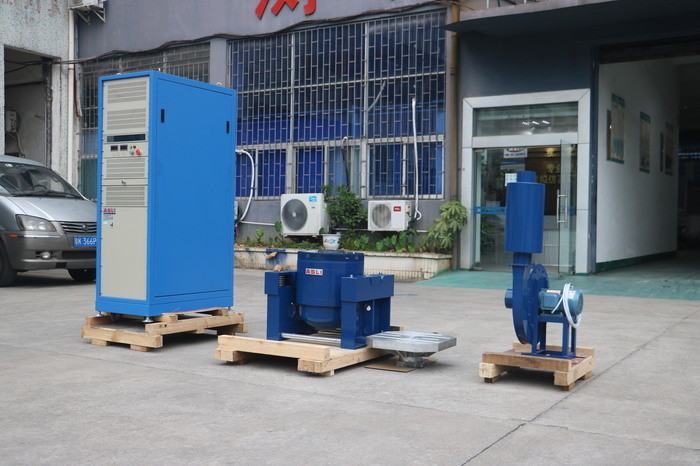

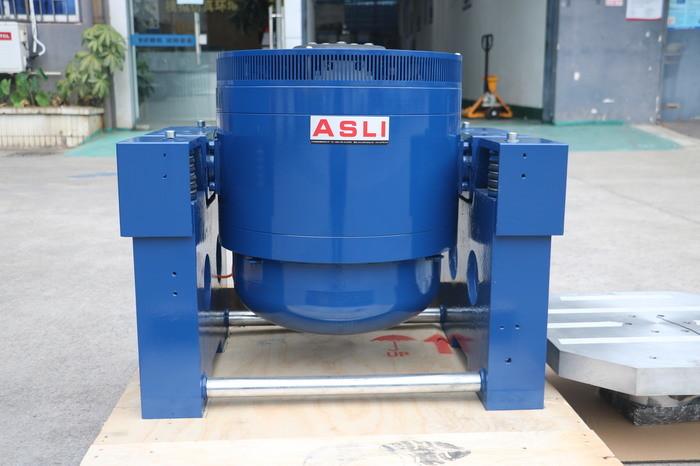

تصاویر برای مرجع:
