Product Details
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی | شتاب: | 100 گرم |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 25 میلی متر | ||
| برجسته کردن |
شیکر الکترودینامیکی ISTA 3A,شیکر الکترودینامیکی بارگیری 100 کیلوگرم,دستگاه تست آزمایشگاهی ISTA 3A |
||
Product Description

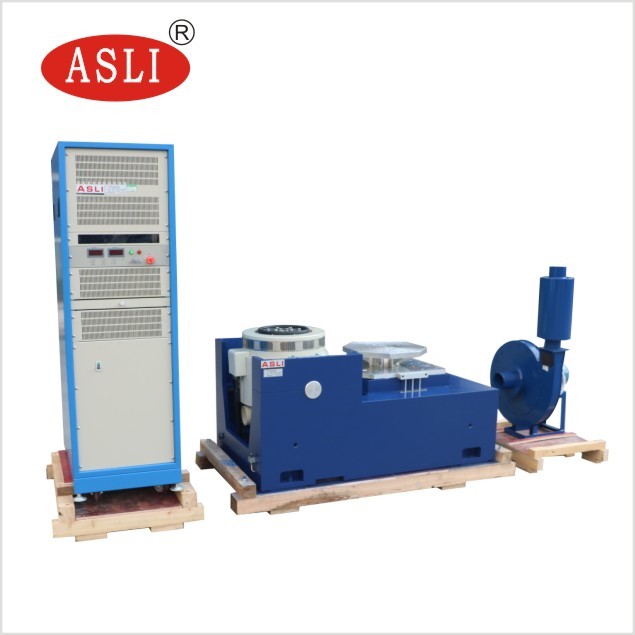

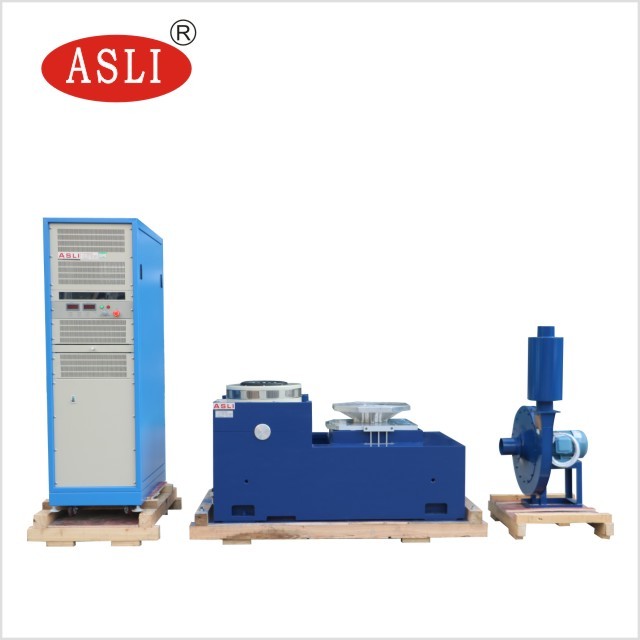

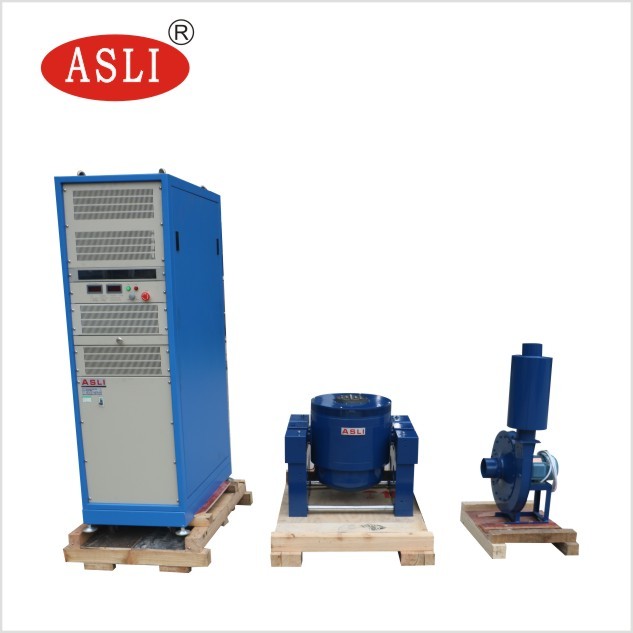

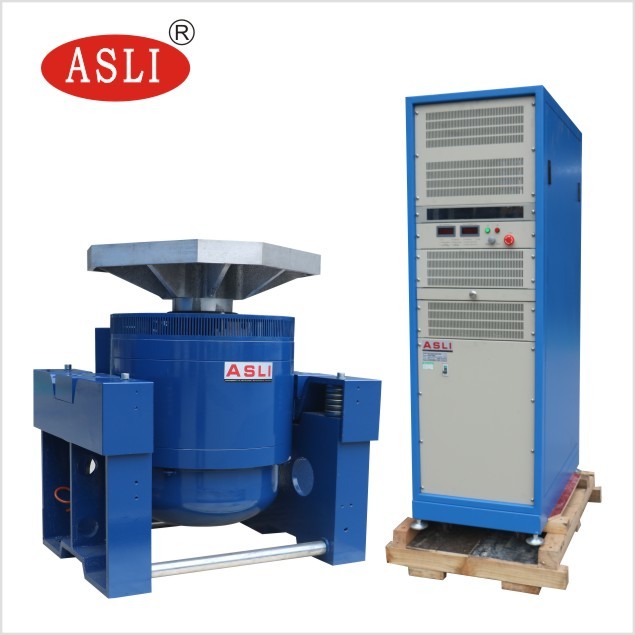

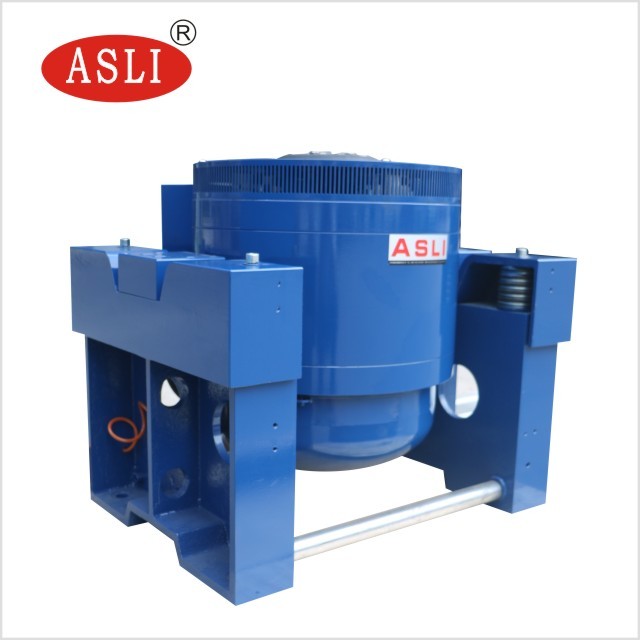

دستگاه لرزاننده الکترودینامیک با بار 100 کیلوگرم ISTA 3A یک دستگاه تست ارتعاش سه محوره با فرکانس بالا است که برای ارزیابی دقیق آزمایشگاهی طراحی شده است. این دستگاه بخشی از سری دستگاه‌های تست ارتعاش فرکانس بالا / دستگاه تست خستگی ارتعاش فرکانس بالا ما است که برای ارائه عملکرد دقیق و قابل اعتماد در محیط‌های تست چالش برانگیز مهندسی شده است.
سری دستگاه‌های تست ارتعاش فرکانس بالا ما شامل فناوری‌های پیشرفته‌ای از جمله ساختار مدار مغناطیسی دوگانه، حلقه‌های عمل کننده اسکلت خود تولید، پشتیبانی هوابرد، بلبرینگ‌های غلتکی با هدایت خطی و جداسازی پایه است. این سیستم‌ها قادر به انجام موارد زیر هستند:
- تست ارتعاش سینوسی سه محوره X، Y، Z
- تست ارتعاش تصادفی پهن باند
- تست‌های پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان اره‌ای)
- تست‌های طیف پاسخ شوک
این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی استفاده می‌شوند.
- اسکلت دایره دینامیکی با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با سفتی کامپوزیت مستقیم و جهت‌دار، که ظرفیت بارگذاری خارج از مرکز عالی را فراهم می‌کند.
- پایه جداسازی پایه اختصاصی برای استفاده هورمون، ارائه نصب متحرک راحت.
- سیستم پیشرفته متحرک که قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید که اثر خنک کننده را بهبود می‌بخشد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک بلبرینگ، افزایش ظرفیت میز ارتعاش و بهبود عملکرد فرکانس پایین.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- در یک میز بارگذاری کوچک، شتاب و فرکانس کاری بالاتری را تحقق می‌بخشد و ظرفیت بارگذاری و عملکرد کل میز دستگاه را بهبود می‌بخشد.
- میز افقی و میز ارتعاش از نوع یکپارچه با ساختار عالی هستند و راحتی نصب و تنظیم را فراهم می‌کنند.
- مسیر فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری جانبی. پمپ روغن داخلی برای ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
پایه عمودی گسترش یافته VT و گیره‌های مشخص شده به دقت محاسبه شده و با ظرافت طراحی شده‌اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار عالی، مواد با کیفیت بالا و طرز کار برتر به دست می‌آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
در صورت داشتن هرگونه سوال در مورد دستگاه تست خستگی ارتعاش مکانیکی فرکانس بالا الکترودینامیک، لطفاً با ما تماس بگیرید.
