آزمایشگاه الکترونیکی 600kg.f جدول لرزشگیر استاندارد IEC
Product Details
| پشتیبانی سفارشی: | OEM | نام تجاری: | ASLI |
|---|---|---|---|
| محل منبع: | گوانگدونگ، چین | قدرت: | الکترونیکی |
| گواهی: | ISO 9001:2008 | مواد بسته بندی: | جعبه پلی چوبی |
| لرزش: | 3 محور | نیروی ارتعاش: | سفارشی |
| اندازه جدول: | سفارشی | حداکثر بار: | 100 کیلوگرم |
| برجسته کردن |
میز لرزش 600kg.f,میز لرزش IEC,دستگاه تست آزمایشگاهی IEC |
||
Product Description
میز لرزان الکترودینامیکی فرکانس بالا آزمایشگاهی 600 کیلوگرم نیرو (مدل ES-3) یک سیستم تست ارتعاش الکترودینامیکی فرکانس بالا است که برای محیط های آموزشی، تحقیقاتی و آزمایشگاهی طراحی شده است. این دستگاه به طور گسترده برای تست بسته های باتری لیتیوم یون و سایر اجزای حیاتی استفاده می شود.

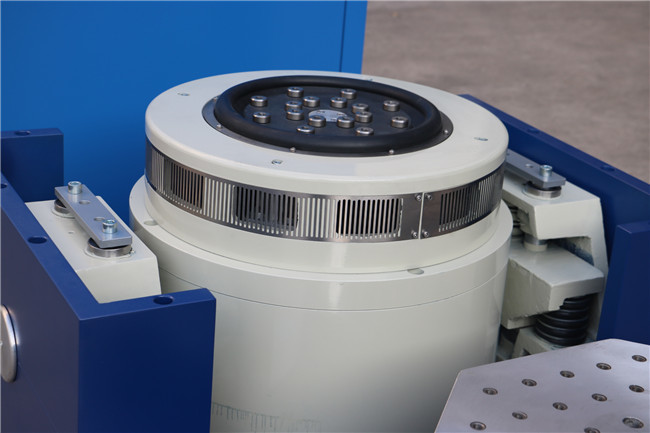

این میز لرزان از ساختار مدار دوگانه مغناطیسی، حلقه های عمل اسکلت خود تولید کننده، پشتیبانی هوابرد، بلبرینگ های غلتکی، هدایت خطی و فناوری ایزولاسیون پین استفاده می کند. این دستگاه تست های ارتعاش سینوسی سه محوره X، Y و Z، تست های ارتعاش تصادفی پهن باند و تست های پالس کلاسیک (نیم سینوسی، ذوزنقه ای، موج دندان اره ای) و همچنین تست های طیف پاسخ ضربه را انجام می دهد.
این سیستم ها به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی کاربرد دارند.
| مدل | ES-3 |
| نیروی سینوسی | 300 کیلوگرم نیرو |
| نیروی تصادفی | 300 کیلوگرم نیرو |
| نیروی ضربه | 600 کیلوگرم نیرو |
| محدوده فرکانس | 2 ~ 2500 هرتز |
| جابجایی پیوسته | 25 میلی متر |
| جابجایی ضربه | 25 میلی متر |
| حداکثر سرعت | 1.8 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر مجذور ثانیه |
| قطر سیم پیچ متحرک | φ150 میلی متر |
| گشتاور خارج از مرکز مجاز | >196 نیوتن متر |
| نقطه اتصال بار | 6 نقطه |
| جرم معادل قطعات متحرک | 3 کیلوگرم |
| اندازه پیچ میز (استاندارد) | M8 |
| چیدمان پیچ میز (قطر، محیط) | 8 عدد روی φ100 میلی متر، 8 عدد روی φ200 میلی متر |
| فرکانس ایزولاسیون محوری | <3 هرتز |
| حداکثر بار | 120 کیلوگرم |
| نشت شار مغناطیسی | <1 میلی تسلا |
| ابعاد (بدون بسته بندی) (طول × عرض × ارتفاع) | 730 میلی متر × 550 میلی متر × 650 میلی متر |
| وزن میز لرزان | 450 کیلوگرم |
- اسکلت دایره دینامیکی با طراحی خوب و فرکانس تشدید محوری بالاتر.
- طراحی مدار دوگانه مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی را تضمین می کند.
- بلبرینگ های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت دار وارداتی برای ظرفیت بار خارج از مرکز بالا.
- پایه ایزولاسیون پین اختصاصی برای استفاده هورمون، با نصب متحرک راحت.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را بهبود می بخشد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک بلبرینگ، ظرفیت تحمل میز لرزان را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.

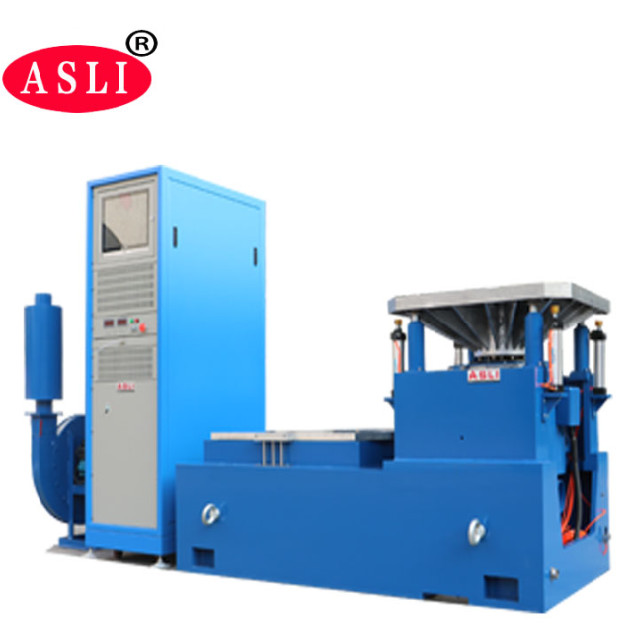

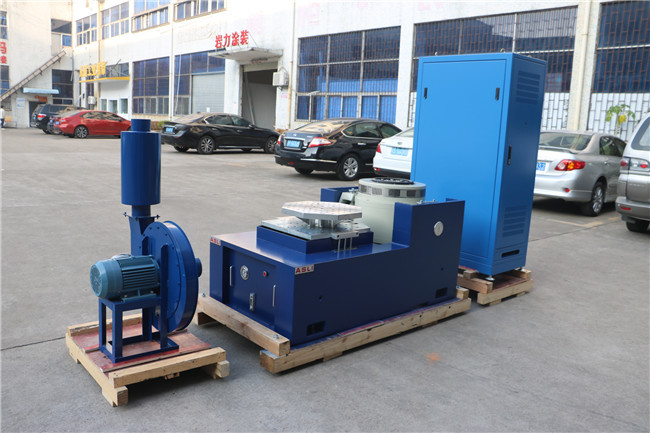

دستگاه تست ارتعاش الکترومغناطیسی فرکانس بالا از اجزای زیر تشکیل شده است:
- نیمکت تست ارتعاش

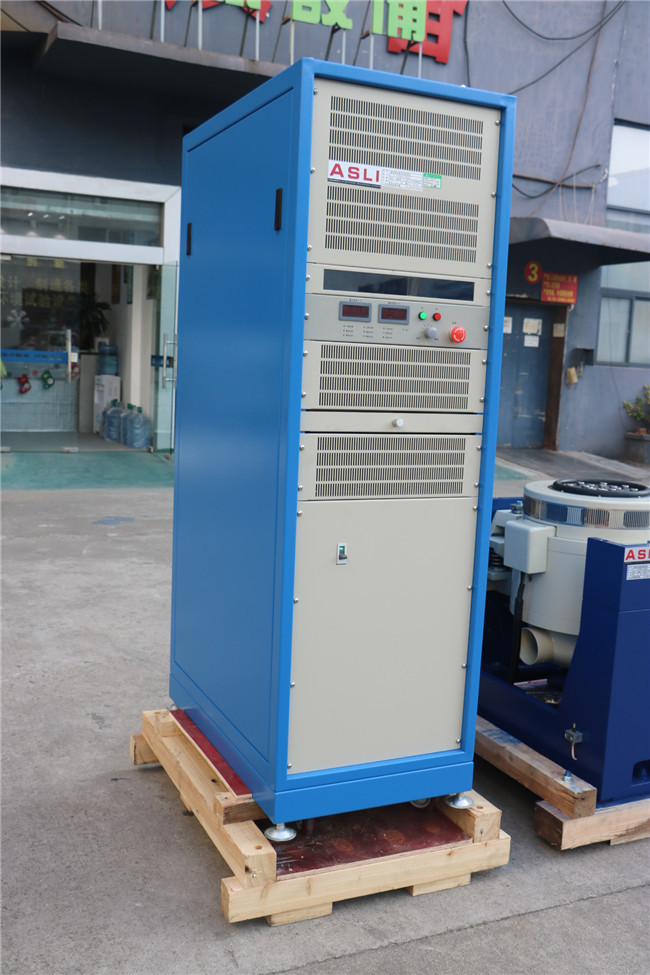

- تقویت کننده قدرت
- فن خنک کننده

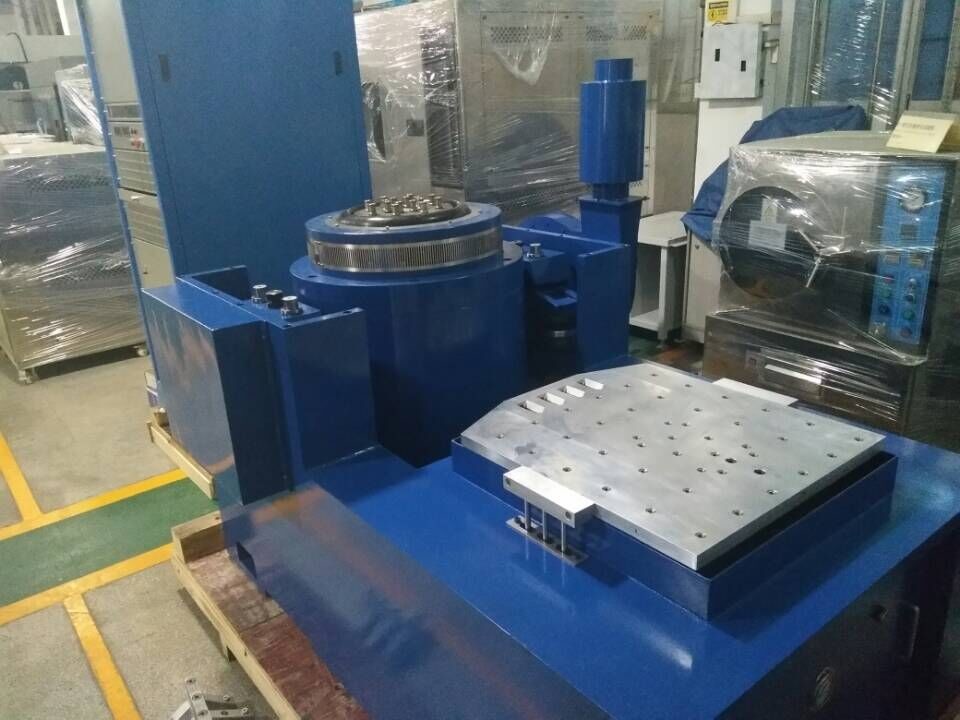

- میز لغزنده
- گسترش دهنده عمودی
- درون نیمکت بار کوچک برای دستیابی به شتاب و فرکانس کاری بالاتر، بهبود ظرفیت بار و عملکرد کل نیمکت دستگاه.
- نیمکت افقی و نیمکت ارتعاش از نوع یکپارچه، با ساختار کامل و راحتی در نصب و تنظیم.
- مسیر فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بارگذاری جانبی.
- پمپ روغن داخلی، ساختار خوب و کاربری آسان.
نیمکت گسترش دهنده عمودی VT و گیره های مشخص شده با دقت محاسبه شده و با ظرافت طراحی شده اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را مطابق با مشخصات کامل به دست می آورد.
