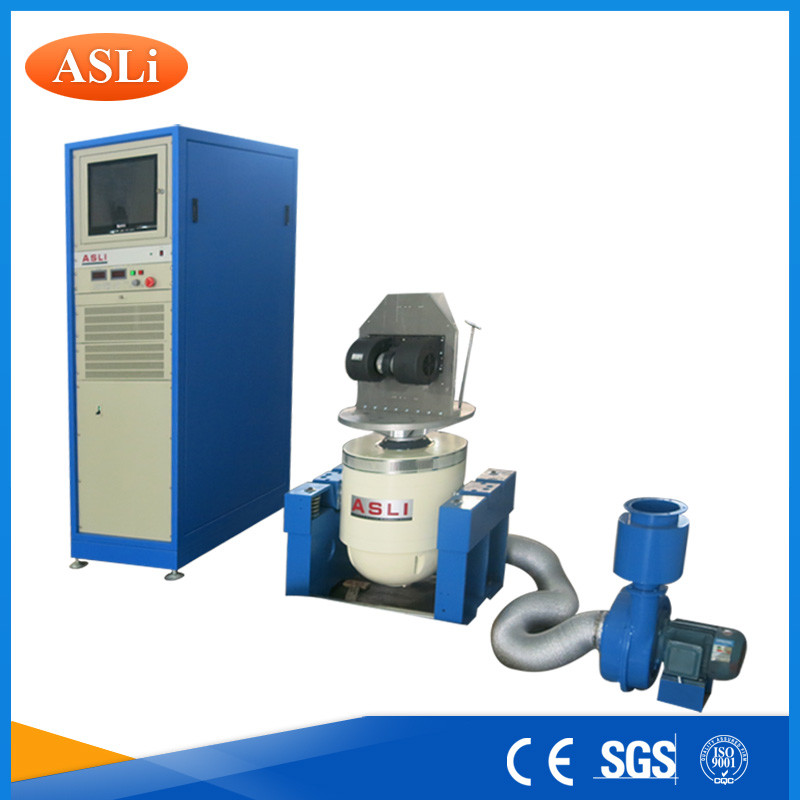

سیستم تست ارتعاش عمدتا برای تست محیط ارتعاش و شوک محصولات، تست غربالگری استرس محیطی، تست قابلیت اطمینان استفاده می شود. ارتعاش سنج الکترومغناطیسی کاملاً مطابق با استاندارد طراحی آزمایش مربوط به باتری، شبیه سازی تحت شرایط معین آزمایش ارتعاش باتری، باتری یا بسته باتری بر روی میز ارتعاش ثابت می شود، با توجه به فرکانس، شتاب و حالت جابجایی تجویز شده در امتداد ارتعاش نمونه باتری سه جهت عمود بر هم اندازه گیری شده باتری، بدون آتش سوزی، نباید نشتی داشته باشد. تست ارتعاش دامنه کاربرد بسیار گسترده است، از برد مدار، باتری، هواپیما، کشتی، موشک، موشک، اتومبیل و لوازم خانگی و سایر محصولات صنعتی.
ویژگی های اصلی
* لرزاننده الکترو دینامیکی هوا خنک
* کنترل کننده ارتعاش و تقویت کننده قدرت که در یک کابینت یکپارچه ساخته شده اند
* رسیدن به پیک تراست سینوسی 2400 نیوتن.
* تست محور X، Y، Z 3
توابع کنترل
* ارتعاش سینوسی با فرکانس ثابت
* لرزش جاروب * لرزش تصادفی
* شوک کلاسیک
برنامه های کاربردی سیستم معمولی
* تست محیطی
* تست نمایش استرس
* تست ارتعاش
مزایای کاربر
* نصب آسان توسط کاربر قابل انجام است
* رابط کاربری: صفحه نمایش لمسی ال سی دی برای حالت محلی و رایانه شخصی (از طریق اترنت) برای از راه دور
حالت؛
* حالت محلی: شروع سریع یک تست از پیش تعریف شده، ده ها مشخصات تست را می توان ذخیره کرد.
* حالت از راه دور: تمام عملیات سیستم، از جمله تعیین تست و ذخیره مشخصات تست بر روی mostar، کنترل تست، بررسی داده های تست و مستندات.
| پارامترهای ژنراتور ارتعاش الکترومغناطیسی: | ||||
| حداکثر نیروی تحریک سینوسی | اوج وزن 5000 کیلوگرم | |||
| بزرگترین نیروی ارتعاش تصادفی | 5000 کیلوگرم بر ثانیه | |||
| بزرگترین نیروی ارتعاش شوک | اوج 10000 کیلوگرم گرما | |||
| محدوده فرکانس | DC ~ 4000 هرتز | |||
| حداکثر جابجایی | 75 میلیمتر pp (مقدار پیک به اوج) | |||
| حداکثر سرعت | 1.8 متر بر ثانیه | |||
| حداکثر شتاب | 100G (980 m/s2) | |||
| فرکانس رزونانس اول | 3500 هرتز | |||
| حداکثر بار | 750 کیلوگرم | |||
| قطر سیم پیچ متحرک (قطر مزای کار) | قطر 450 میلی متر | |||
| کیفیت سیم پیچ متحرک | 50 کیلوگرم | |||
| حداکثر بار | 750 کیلوگرم | |||
| مسا از پیچ | 13 x M8 | |||
| نشت شار مغناطیسی | <10 گاوس | |||
| بعد | 800mm x 800mm x 800mm (ماشین عمودی) | |||
| وزن | حدود 1500 کیلوگرم | |||
| سیستم سروو | ||||
| تابع | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، افت ولتاژ ورودی، خطای خارجی، منبع تغذیه کنترل، منطق، عدم ورودی برابر. | |||
| کنترلر دیجیتال ارتعاش | ||||
| پیکربندی سخت افزار | 2 کانال ورودی، 1 کانال ورودی | |||
| کامپیوتر را کنترل کنید | کامپیوترهای اصلی، صفحه نمایش کریستال مایع (با صفحه کلید/موس نوری) | |||
| نرم افزار | عملیات چینی/انگلیسی، تجزیه و تحلیل حوزه زمان و فرکانس، منبع سیگنال، تجزیه و تحلیل فرکانس جابجایی سینوسی، و غیره. WORD می تواند به طور خودکار گزارش های آزمایشی، سیگنال ها و نمایش داده ها، ذخیره سازی، تنظیم پارامترهای تست و تجزیه و تحلیل عملکرد را تولید کند. | |||
| سیستم عامل | ویندوز 2000/XP | |||
| سنسور شتاب B&W |
دامنه فرکانس: 1-2000 هرتز حساسیت: 50mv/g محدوده دما: -24 - 250 ℃ |
|||
| نیاز برق | ||||
| منبع برق | 3 فاز، 380 ولت / 50 هرتز | |||
