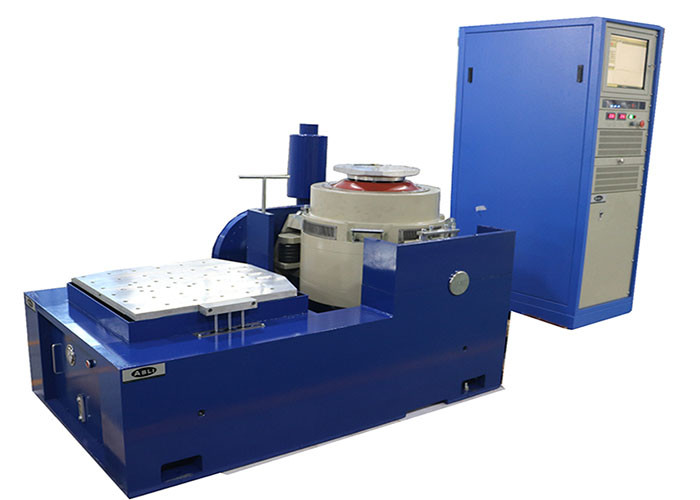

استاندارد فرکانس بالا 50000N Electrodynamic Vibration Shaker IEC60068
Product Details
| نیروی سینوسی: | 50000n | سرعت: | 2.0m/s |
|---|---|---|---|
| جابجایی: | 100 میلی متر | فرکانس: | 1 ~ 3500 هرتز |
| در حال بارگذاری: | 750 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 450 میلی متر | نام تجاری: | ASLI |
| اندازه جدول: | 800x800 میلی متر | ||
| برجسته کردن |
شیکر ارتعاش الکترودینامیک با فرکانس بالا,تجهیزات تست جدول ارتعاش 50000N,شیکر ارتعاش استاندارد IEC60068 |
||
Product Description
سیستم لرزاننده الکترودینامیکی فرکانس بالا EC60068 قابلیت‌های تست تصادفی، سینوسی و شوک را در یک پلتفرم یکپارچه ارائه می‌دهد. این سیستم که برای مطابقت با استانداردهای سختگیرانه IEC60068 طراحی شده است، به طور گسترده در صنایع دفاعی، هوانوردی، هوافضا، ارتباطات، الکترونیک، خودرو و لوازم خانگی مورد استفاده قرار می‌گیرد.
این تجهیز برای تشخیص زودهنگام عیب، شبیه‌سازی شرایط واقعی کار و تست استحکام سازه مهندسی شده است. دامنه کاربرد وسیع و نتایج تست قابل اعتماد آن را به ابزاری ضروری برای اعتبارسنجی محصول تبدیل کرده است. این سیستم از حالت‌های موج سینوسی، FM، جاروب، قابل برنامه‌ریزی، ضریب فرکانس، لگاریتمی، حداکثر شتاب، مدولاسیون دامنه و کنترل زمان پشتیبانی می‌کند - همه اینها از طریق کنترل کامل کامپیوتری با گزینه‌های ساده شتاب ثابت/دامنه ثابت مدیریت می‌شوند.
هر واحد برای اطمینان از عملکرد پایدار و کیفیت قابل اعتماد، تحت تست عملیات بدون خطا به مدت 3 ماه قرار می‌گیرد.
| پارامتر | مقدار |
|---|---|
| سینوس پیک (Pk) | 5000 کیلوگرم نیرو پیک (50 کیلو نیوتن) |
| تصادفی (RMS) | 5000 کیلوگرم نیرو RMS (50 کیلو نیوتن) |
| شوک (Pk) | 10000 کیلوگرم نیرو پیک (100 کیلو نیوتن) در 6 میلی‌ثانیه |
| فرکانس قابل استفاده | 1 - 2500 هرتز |
| حداکثر جابجایی (p-p) | 100 میلی‌متر (4 اینچ)، 76 میلی‌متر (3 اینچ) پیوسته |
| حداکثر سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | سینوس: 100 گرم (980 متر بر مجذور ثانیه)، تصادفی: 62 گرم (600 متر بر مجذور ثانیه) |
| پشتیبانی بار عمودی | 500 کیلوگرم |
| فرکانس طبیعی تعلیق بدنه (محور رانش) | کمتر از 2.5 هرتز |
| قطر آرمیچر | 440 میلی‌متر |
| وزن آرمیچر | 59 کیلوگرم |
| فرکانس تشدید بنیادی (میز خالی) | 2400 هرتز (نامی) ± 5% |
| نقاط اتصال بار (استاندارد) | 16 عدد درج فولاد ضد زنگ M10 |
| چگالی شار پراکنده | < 10 گاوس |
| ابعاد لرزاننده | 1670 میلی‌متر طول × 1150 میلی‌متر عمق × 1300 میلی‌متر ارتفاع |
| وزن لرزاننده | تقریباً 4600 کیلوگرم |
| نیاز به هوای فشرده | 0.6 مگاپاسکال |
جدول زیر محدوده کامل مدل‌های موجود برای تست باتری خودرو تحت استانداردهای EN50604، IEC62133 و UN38.3 را نشان می‌دهد.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
- اسکلت دایره‌ای دینامیکی خوش‌طراحی شده، با فرکانس تشدید محوری بالاتر.

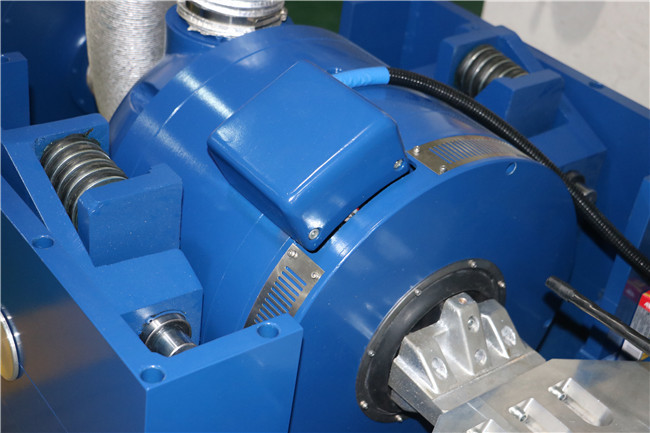

- طراحی دو مدار مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی را تضمین می‌کند.
- بلبرینگ‌های غلتکی میله راکر با سختی بدنه مستقیم و جهت‌دار وارداتی، ظرفیت بار خارج از مرکز عالی را فراهم می‌کند.
- پایه ایزوله ترونیون اختصاصی برای استفاده هورمون، نصب متحرک راحت را ارائه می‌دهد.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را برای عملکرد پایدار افزایش می‌دهد.
- سختی استاتیک و سختی دینامیکی بالون کوچک یاتاقان، ظرفیت تحمل میز لرزاننده را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
