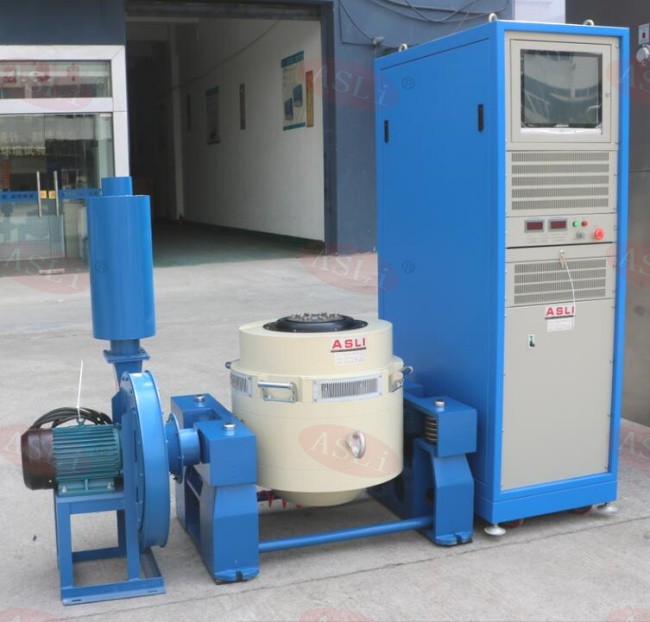

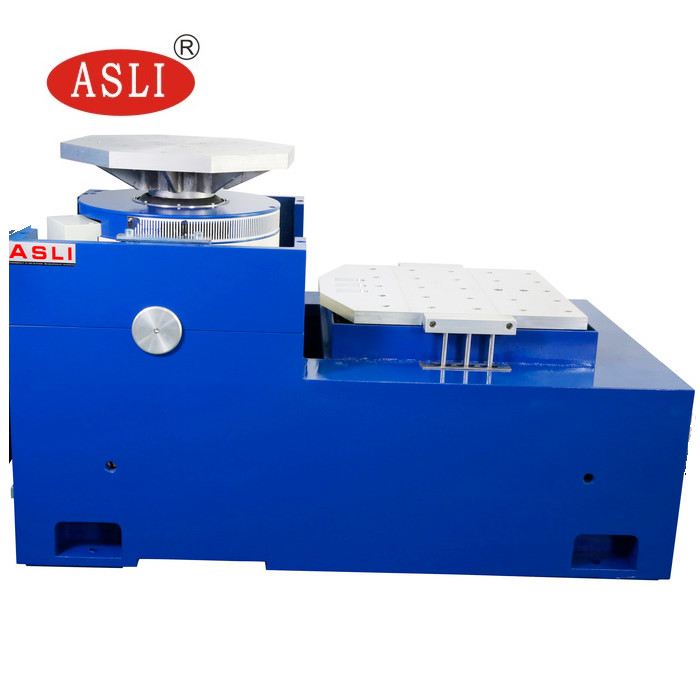

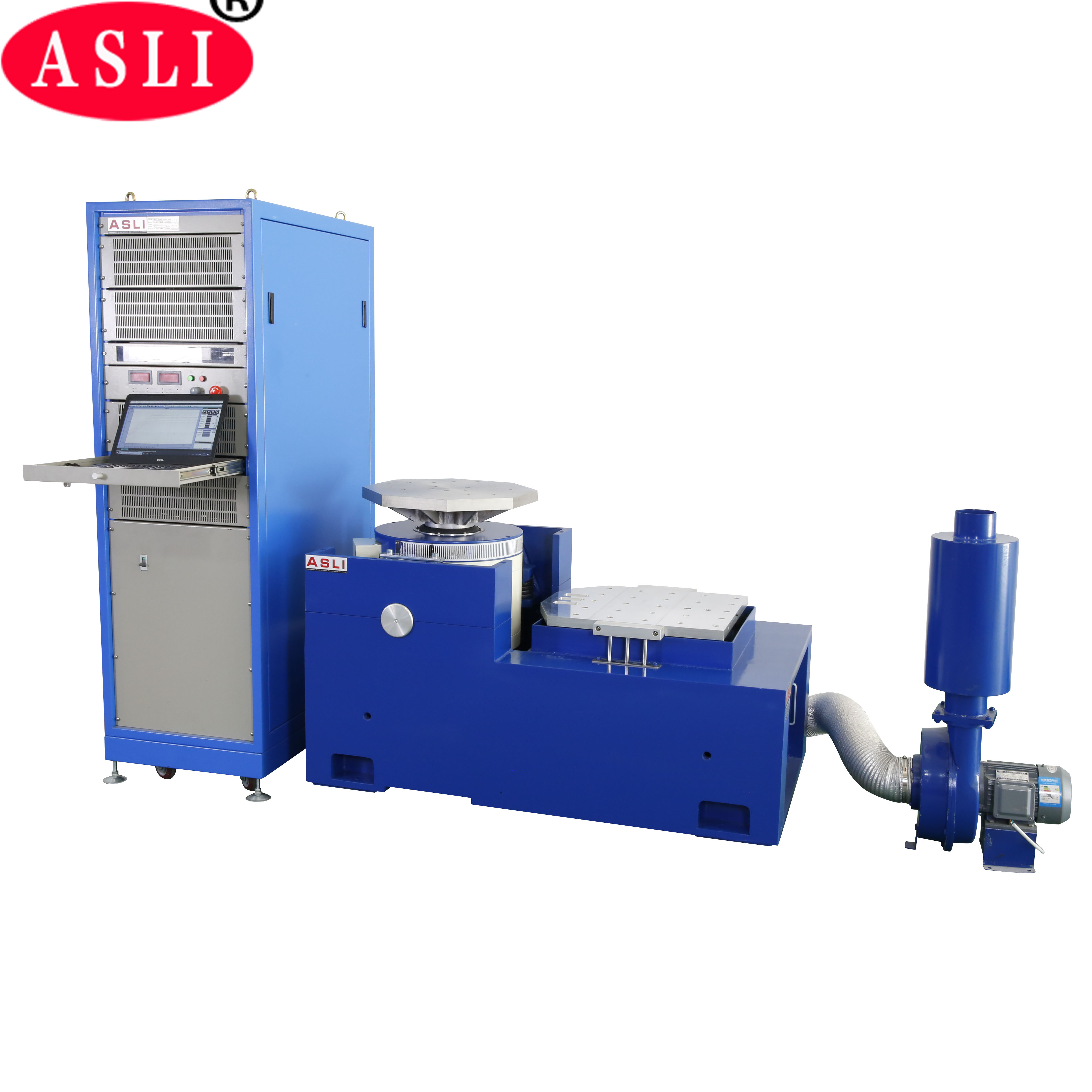

تجهیزات تست میز لرزش 3500 هرتز اتومبیل تخته مدار با جابجایی 25 میلی متر
Product Details
| نیروی سینوسی: | 6000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 25 میلی متر | فرکانس: | 3 ~ 3500 هرتز |
| در حال بارگذاری: | 180 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 450 میلی متر | نام تجاری: | ASLI |

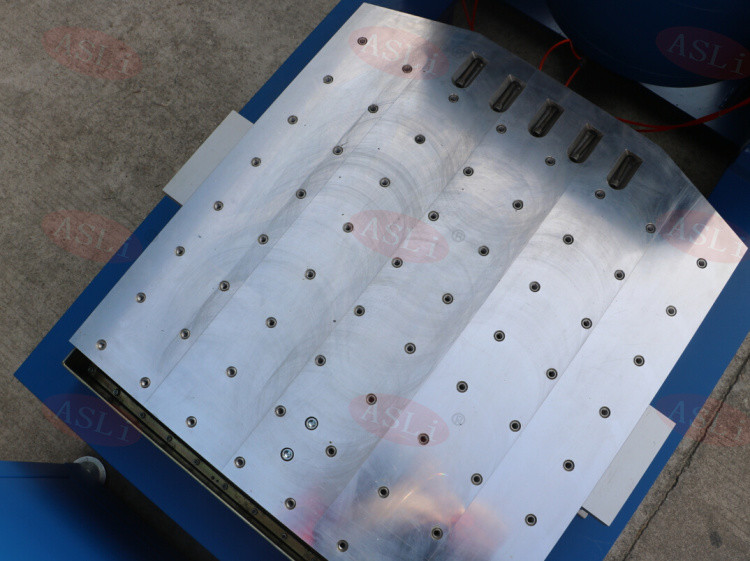

| اندازه جدول: | 500x500mm | ||
| برجسته کردن |
تجهیزات تست جدول لرزش خودرو,تجهیزات آزمایش لرزش 3500 هرتز,جدول ارتعاش 25 میلی متری |
||
Product Description
سیستم تست ارتعاش الکترودینامیکی به طور گسترده در صنایع دفاعی، هوانوردی، هوافضا، ارتباطات، الکترونیک، خودرو و لوازم خانگی مورد استفاده قرار می گیرد. این تجهیز برای کشف عیوب اولیه، شبیه سازی شرایط کاری واقعی و انجام تست های استحکام سازه طراحی شده است. دامنه کاربرد گسترده آن نتایج تست قابل توجه و قابل اعتمادی را ارائه می دهد.
این سیستم از حالت های موج سینوسی، FM، جاروب، قابل برنامه ریزی، ضریب فرکانس، لگاریتمی، حداکثر شتاب، مدولاسیون دامنه و کنترل زمان پشتیبانی می کند. این سیستم دارای کنترل کامل کامپیوتری با تنظیمات ساده شتاب ثابت و دامنه ثابت است. این تجهیز برای اطمینان از عملکرد پایدار و کیفیت قابل اعتماد، تحت عملیات بدون نقص مداوم به مدت 3 ماه آزمایش قرار گرفته است.
| مورد | توضیحات |
|---|---|
| نیروی سینوسی | 5.88 کیلو نیوتن |
| نیروی ضربه | 11.76 کیلو نیوتن |
| محدوده فرکانس | 5-3000 هرتز |
| جابجایی | 51 میلی متر |
| حداکثر سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر مجذور ثانیه (بدون بار) |
| قطر آرمیچر | 200 میلی متر |
| گشتاور مجاز بار | >300 نیوتن متر |
| جرم آرمیچر موثر | 6 کیلوگرم |
| حداکثر ظرفیت بار | 100 کیلوگرم |
| نشت مغناطیسی | ≤1 میلی تسلا |
| فرکانس جداسازی ارتعاش محوری | <3 هرتز |
| اتصال بار | 16 عدد رزوه داخلی فولاد ضد زنگ M8 |
| ابعاد (طول × عرض × ارتفاع) | 850 × 665 × 760 میلی متر |
| وزن تقریبی | 990 کیلوگرم |
تست ارتعاش باتری خودرو EN50604 IEC62133 UN38.3 برای تست آزمایشگاهی
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- اسکلت دایره دینامیکی با طراحی خوب و فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشت شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی.
- بلبرینگ های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می کند.
- پایه جداسازی ترونیون اختصاصی برای جداسازی ارتعاش، با نصب متحرک راحت.
- فناوری پیشرفته در سیستم متحرک، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را افزایش می دهد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با اثر بالون کوچک، ظرفیت تحمل میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
