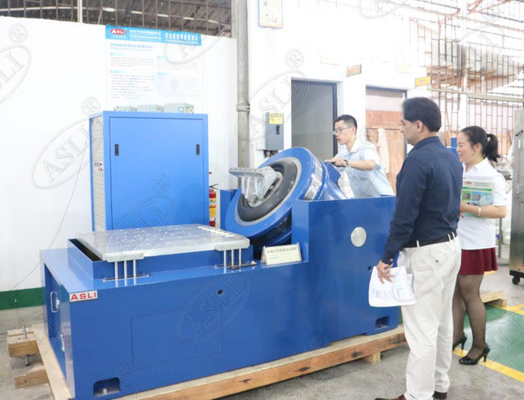

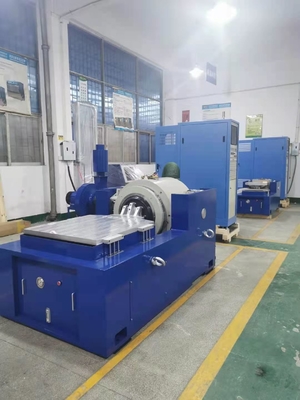

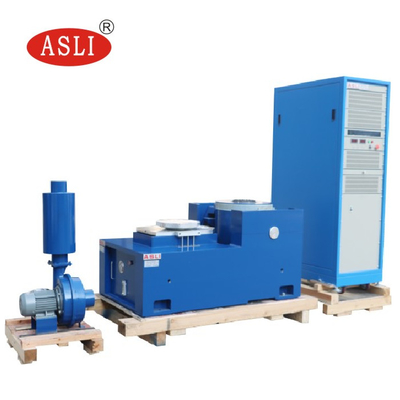

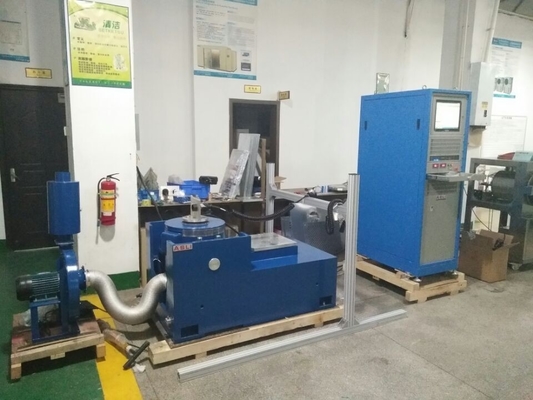

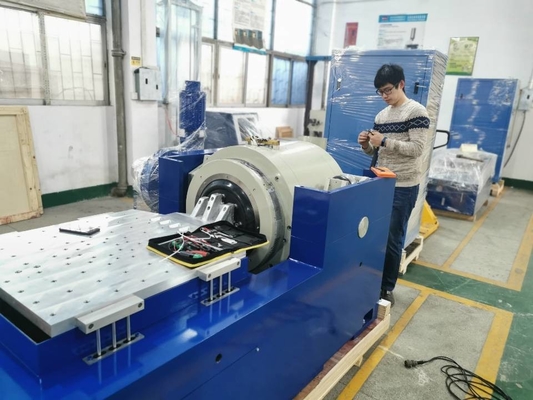

برد PCB 3000kg.F 2.0m/S میز ارتعاش دستگاه تست تجهیزات آزمایشگاهی
Product Details
| نیروی سینوسی: | 30000 نیوتن | سرعت: | 2.0 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 75 میلی متر | فرکانس: | 3 ~ 3500 هرتز |
| در حال بارگذاری: | 500 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 450 میلی متر | نام تجاری: | ASLI |
| اندازه جدول: | 600x600 میلی متر | ||
| برجسته کردن |
تجهیزات آزمایش تلاطم لرزش PCB,ماشين آزمايشگاهي 3000kg.F,2.0m/S تجهیزات میز لرزش |
||
Product Description
میز ارتعاش الکترومغناطیسی به طور گسترده ای در صنایع دفاعی، هوانوردی، هوافضا، ارتباطات، الکترونیک، خودرو و لوازم خانگی استفاده می شود.این طراحی شده برای تشخیص خطاهای مرحله اولیه.، شرایط عملیاتی دنیای واقعی را شبیه سازی می کند و آزمایشات قدرت ساختاری را انجام می دهد.و عملکرد قابل اعتماد آن را به یک ابزار ضروری برای تضمین کیفیت و اعتبارپذیری محصول تبدیل می کند.
این سیستم از حالت های موج سینوسی، FM، سوئیپ، قابل برنامه ریزی، ضریب فرکانس، لوگاریتم، حداکثر شتاب، تعدیل دامنه و کنترل زمان پشتیبانی می کند.این دارای کنترل کامپیوتری کامل است همراه با سرعت ثابت و عملکرد آمپلیوت ثابتهر واحد از آزمون های بدون شکست برای سه ماه، عملکرد پایدار و کیفیت قابل اعتماد را تضمین می کند.
| نیروی سینوس (قله) | 30 kN |
|---|---|
| نیروی ضربه (قله) | 60 kN |
| محدوده فرکانس | ۵٫۲۶۰۰ هرتز |
| جابجایی (متداوم) | 100 میلی متر |
| حداکثر سرعت | 1.8 متر/ ثانیه |
| حداکثر شتاب | ۷۵ گرم |
| قطر داربست | 445 میلی متر |
| فرکانس رزونانس درجه یک | 2۴۰۰ هرتز |
| زمان منحرف مجاز | >500 N·m |
| وزن زره | ۴۰ کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متری) |
| فرکانس جداسازی لرزش محوری | ۳ هرتز |
| حداکثر بار مفید | ۵۰۰ کیلوگرم |
| نشت جریان مغناطیسی | ≤1 mT |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1۳۳۰×۸۶۰×۱۲۵۰ میلی متر |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) |
| خروجی تقویت کننده | 30 کلووا |
|---|---|
| SNR | >65 دی سی بی |
| ولتاژ خروجی نامی | 120 ورمی |
| بهره وری تقویت کننده | >90٪ |
| ابعاد (L × W × H، غیر بسته بندی شده) | ۸۰۰ × ۹۰۰ × ۲۱۰۰ میلی متر |
| وزن (غیر بسته بندی شده) | ۵۰۰ کیلوگرم |
| حجم هوا | 0.46 m3/s |
|---|---|
| قدرت | 7.5 کیلو وات |
| قطر کانال هوا | 200 میلی متر |
| فشار هوا | 8.8 kPa |
| نصب | می تونه به سقف وصل بشه (تا دو خم 90 درجه) ، حداکثر 20 فوت اجرا |
| ابعاد | ۶۰۰ × ۶۰۰ میلی متر |
|---|---|
| ضخامت | 45 میلی متر |
| محدوده فرکانس | 2،000 هرتز |
| جرم موثر | ۵۴ کیلوگرم |
توجه: برای یکپارچگی بهتر، از حامل فیلمی روغن با فشار بالا استفاده می شود.
| کنترل کننده لرزش | کنترل کننده ارتعاش با عملکردهای سینوس، تصادفی، شوک و خود کالیبراسیون |
|---|---|
| سرعت سنج | 100 mV/g, range: 50 g, working frequency: 1 ̇10 kHz, weight: 11 g, with 10 ft low-noise cable (به زبان انگلیسی: 100 mV/g, range: 50 g, working frequency: |
| اتاق های محیط زیست | پشتیبانی شده |
|---|---|
| دستگاه های موبایل | قابل تنظیم |
| صفحه های عایق | قابل تنظیم |
| دستگاه | قابل تنظیم |
| محدوده دما | صفر تا 40 درجه سانتیگراد |
|---|---|
| محدوده رطوبت | ٠٩٠%، بدون چگالي |
| الزامات برق | 380 ولت / 3 PH / 50 هرتز، 40 کلو ولت |
| فشار هوا فشرده | 0.6 MPa |
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی (m/s) | حرکت نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد کویل متحرک (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
- طراحی دو مدار مغناطیسی باعث می شود که نشت جریان مغناطیسی کم، ساختار جمع و جور و طرح منطقی باشد.
- لوله های رول راکر با جهت گیری سفت و واردات گرا در سفت بودن بدن کامپوزیت برای ظرفیت بارگذاری عجیب و غریب.

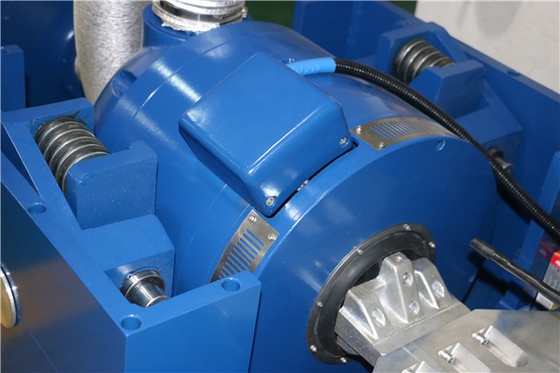

- پايه جدا کننده ترنيون اختصاص داده شده به جداسازی ارتعاش، با نصب قابل حمل آسان.
- تکنولوژی پیشرفته در سیستم متحرک اطمینان از قابلیت اطمینان بالا از دایره پویا را تضمین می کند.
- طراحی کانال جدید اثر خنک کننده را افزایش می دهد
- سفتی استاتیک و سفتی پویا از اثر بالون کوچک، افزایش ظرفیت حمل میز لرزش و بهبود عملکرد فرکانس پایین.
Product Highlights
میز لرزش ASLI ES-30 نیروی سینوسی 30 کیلونیوتن، سرعت 2.0 متر بر ثانیه، 500 کیلوگرم بار محموله، 3-3500 هرتز را ارائه می دهد. ایده آل برای PCB، باتری خودکار، تست الکترونیک. وسایل سفارشی، اتاقک موجود است. عملکرد پایدار و قابل اعتماد
