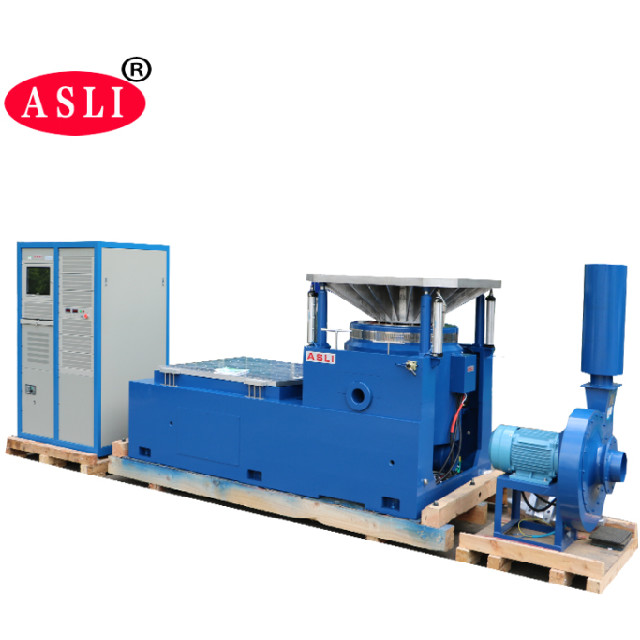

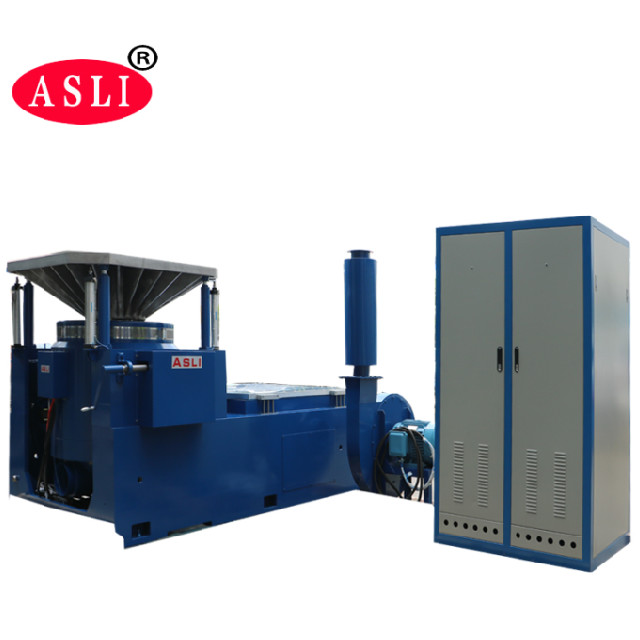

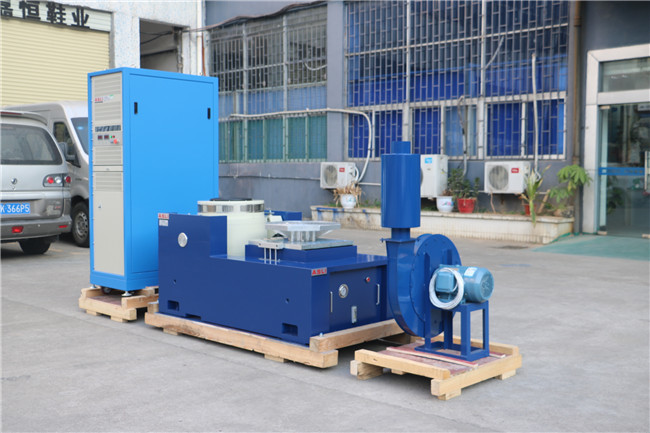

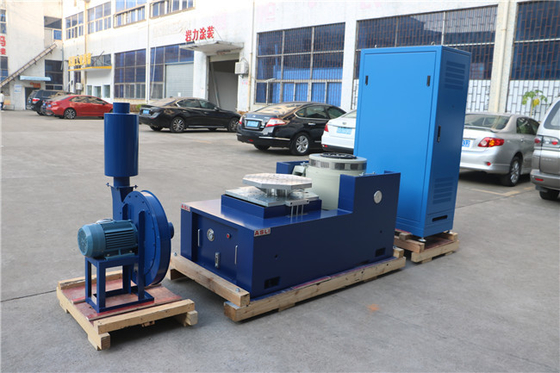

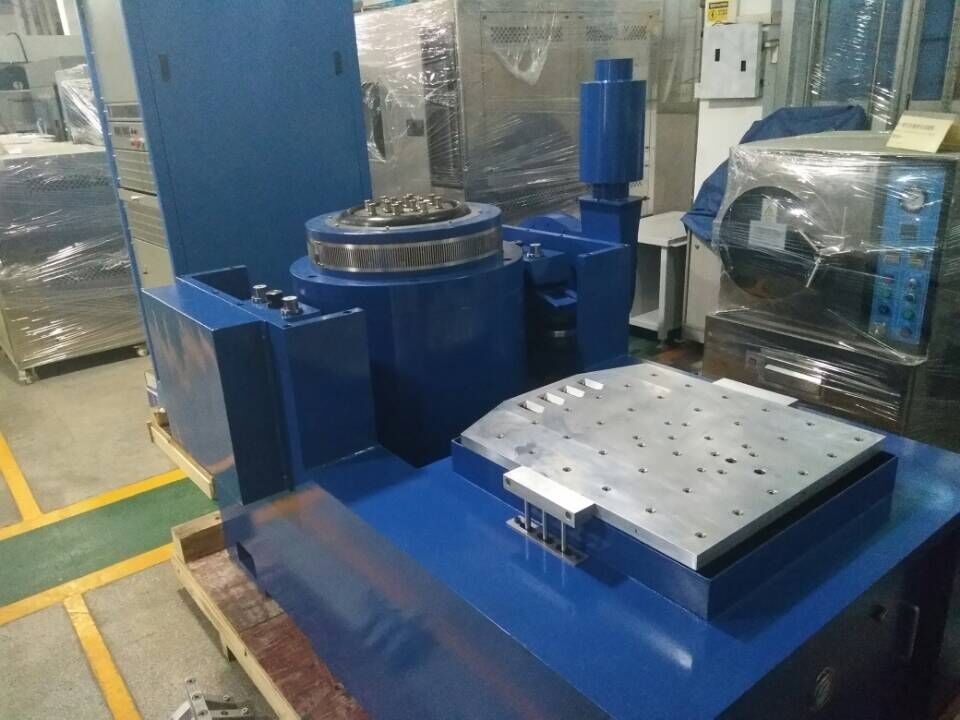

سیستم تست ارتعاش عمدتا برای تست محیط ارتعاش و شوک محصولات، تست غربالگری استرس محیطی، تست قابلیت اطمینان استفاده می شود. ارتعاش سنج الکترومغناطیسی کاملاً مطابق با استاندارد طراحی آزمایش مربوط به باتری، شبیه سازی تحت شرایط معین آزمایش ارتعاش باتری، باتری یا بسته باتری بر روی میز ارتعاش ثابت می شود، با توجه به فرکانس، شتاب و حالت جابجایی تجویز شده در امتداد ارتعاش نمونه باتری سه جهت عمود بر هم اندازه گیری شده باتری، بدون آتش سوزی، نباید نشتی داشته باشد. تست ارتعاش دامنه کاربرد بسیار گسترده است، از برد مدار، باتری، هواپیما، کشتی، موشک، موشک، اتومبیل و لوازم خانگی و سایر محصولات صنعتی.
استانداردهای تست
GB/T 31241-2014 محصولات الکترونیکی قابل حمل با باتری های لیتیوم یون و الزامات ایمنی باتری
GB/T 18287-2013 مشخصات باتری لیتیوم یونی تلفن همراه استفاده می شود. الزامات اتصال کوتاه خارجی
GB/T 8897.4-2008 سلول گالوانیک قسمت 4 الزامات امنیتی باتری های لیتیوم یون
YD/T 2344.1-2011 بسته باتری لیتیوم یون فسفات آهن ارتباطی قسمت 1: باتری یکپارچه
GB/T 21966-2008 الزامات امنیتی باتری لیتیومی و باتری در حمل و نقل
باتری لیتیوم یونی MT/T 1051-2007 مورد استفاده در لامپ معدنچی
YD 1268-2003 الزامات امنیتی و روش های آزمایش باتری لیتیومی و شارژر مورد استفاده در تلفن همراه
GB/T 19521.11-2005 بسته باتری لیتیوم یون کالاهای خطرناک ویژگی های خطرناک بازرسی استانداردهای ایمنی
بسته باتری لیتیوم یونی نوع پشتیبان YDB 032-2009 Communication
UL 1642:2012 استاندارد برای باتری های لیتیومی
UL 2054: 2012 باتری های خانگی و تجاری
UN38.3 (2012) قسمت 3: پیشنهاد برای حمل و نقل کالاهای خطرناک - آزمون و راهنمای استاندارد
IEC62133-2012 الزامات ایمنی برای باتری و بسته باتری حاوی الکترولیت قلیایی یا اسیدی
IEC 62281: 2004 الزامات ایمنی در حمل و نقل باتری لیتیومی و باتری
IEC 60086: 2007سلول گالوانیک قسمت 4 الزامات امنیتی باتری های لیتیوم یونی
GJB150،GJB360،GJB548،GJB1217،MIL-STD-810F،MIL-STD-883E و غیره
| پارامترهای ژنراتور ارتعاش الکترومغناطیسی: | ||||
| حداکثر نیروی تحریک سینوسی | اوج وزن 5000 کیلوگرم | |||
| بزرگترین نیروی ارتعاش تصادفی | 5000 کیلوگرم بر ثانیه | |||
| بزرگترین نیروی ارتعاش شوک | اوج 10000 کیلوگرم برف | |||
| محدوده فرکانس | DC ~ 4000 هرتز | |||
| حداکثر جابجایی | 75 میلیمتر pp (مقدار پیک به اوج) | |||
| حداکثر سرعت | 1.8 متر بر ثانیه | |||
| حداکثر شتاب | 100G (980 m/s2) | |||
| فرکانس رزونانس اول | 3500 هرتز | |||
| حداکثر بار | 750 کیلوگرم | |||
| قطر سیم پیچ متحرک (قطر مزای کار) | قطر 450 میلی متر | |||
| کیفیت سیم پیچ متحرک | 50 کیلوگرم | |||
| حداکثر بار | 750 کیلوگرم | |||
| مسا از پیچ | 13 x M8 | |||
| نشت شار مغناطیسی | <10 گاوس | |||
| بعد | 800mm x 800mm x 800mm (ماشین عمودی) | |||
| وزن | حدود 1500 کیلوگرم | |||
| سیستم سروو | ||||
| تابع | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، افت ولتاژ ورودی، خطای خارجی، منبع تغذیه کنترل، منطق، عدم ورودی برابر. | |||
| کنترلر دیجیتال ارتعاش | ||||
| پیکربندی سخت افزار | 2 کانال ورودی، 1 کانال ورودی | |||
| کامپیوتر را کنترل کنید | کامپیوترهای اصلی، صفحه نمایش کریستال مایع (با صفحه کلید / ماوس نوری) | |||
| نرم افزار | عملیات چینی/انگلیسی، تجزیه و تحلیل حوزه زمان و فرکانس، منبع سیگنال، تجزیه و تحلیل فرکانس جابجایی سینوسی، و غیره. WORD می تواند به طور خودکار گزارش های آزمایشی، سیگنال ها و نمایش داده ها، ذخیره سازی، تنظیم پارامترهای تست و تجزیه و تحلیل عملکرد را تولید کند. | |||
| سیستم عامل | ویندوز 2000/XP | |||
| سنسور شتاب B&W |
دامنه فرکانس: 1-2000 هرتز حساسیت: 50mv/g محدوده دما: -24 - 250 ℃ |
|||
| نیاز برق | ||||
| منبع برق | 3 فاز، 380 ولت / 50 هرتز | |||
