تجهیزات تست ارتعاش سینوسی فرکانس بالا با نیروی بزرگ 3 محور
برای سیستم تست ارتعاش، لطفا برای زیر آماده شده و درخواست خود را ارسال کنید، ما به شما کمک خواهیم کرد تا مدل مناسب را به شما معرفی کنیم.
شرح نمونه
جرم تست نمونه
ابعاد نمونه
در صورت موجود بودن پروفایل تست کنید
حداکثر شتاب تست
تست جهت X، Y، Z یا فقط تست جهت Z
مشخصات مدل در صفحه نمایش
| مشخصات سیستم | |||
| مدل سیستم: | ES-60 | ||
| محدوده فرکانس: | 3 تا 3500 | ||
| نیروی دارای رتبه | Sine N | 60000 | |
| تصادفی N | 60000 | ||
| شوک N | 120000 | ||
| حداکثر Acc. | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک (m/s2) | 2000 | ||
| حداکثر ارتفاع | سینوسی (m/s2) | 1.8 | |
| شوک (m/s2) | 1.8 | ||
| حداکثر دیسپ | حداکثر سفر میلی متر (pp) |
51 | |
| کویل متحرک | 60 کیلوگرم | ||
| ابعاد سیم پیچ متحرک | قطر 450 میلی متر | ||
| حداکثر بار: | 800 کیلوگرم | ||
سایر انتخاب‌های لرزاننده ارتعاشی موجود
| مدل |
سینوسی دارای رتبه نیرو (N) |
رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (pp) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال ارتعاش برای آزمایش تصادفی
امکانات:
1. اسکلت دایره پویا به خوبی طراحی شده، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. راکر میله غلتک مستقیم و واردات گرا جهت سفتی بدن کامپوزیت، ظرفیت بار غیرعادی.
4. پایه جداسازی Trunnion اختصاص داده شده به استفاده از هورمون، نصب و راه اندازی راحتی تلفن همراه.
5. فن آوری پیشرفته حرکت در سراسر سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.

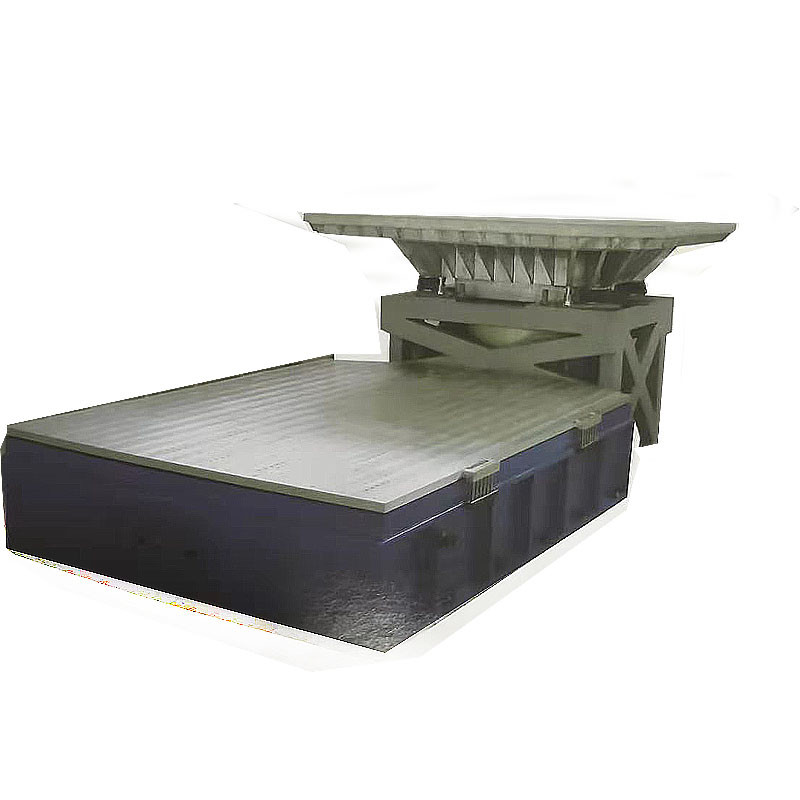

7. سفتی استاتیک، سفتی پویا بالون کوچک بلبرینگ، افزایش ظرفیت جدول ارتعاش، بهبود عملکرد فرکانس پایین.پارامترهای فنی جدول ارتعاش افقی (تست محور X,Y)
پارامترهای فنی جدول ارتعاش عمودی (Z، تست محور):

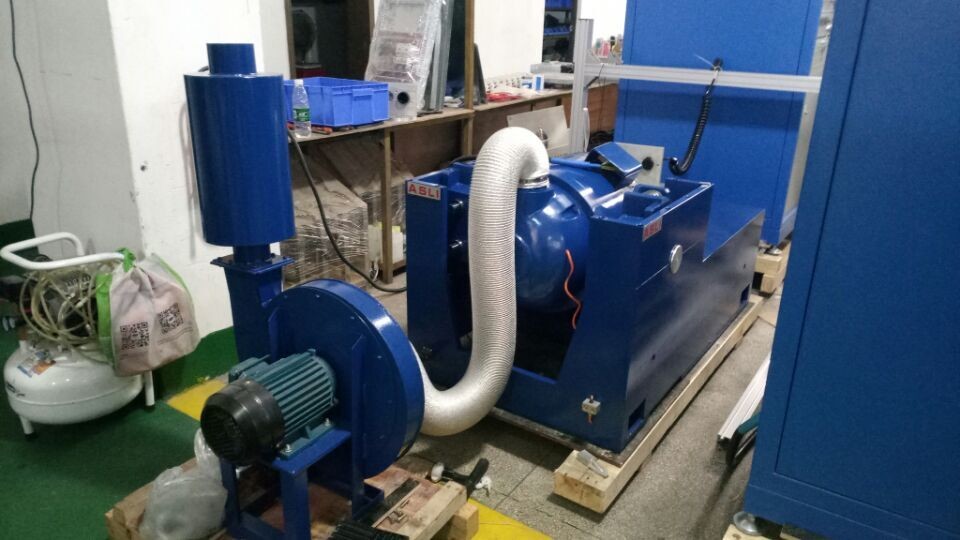

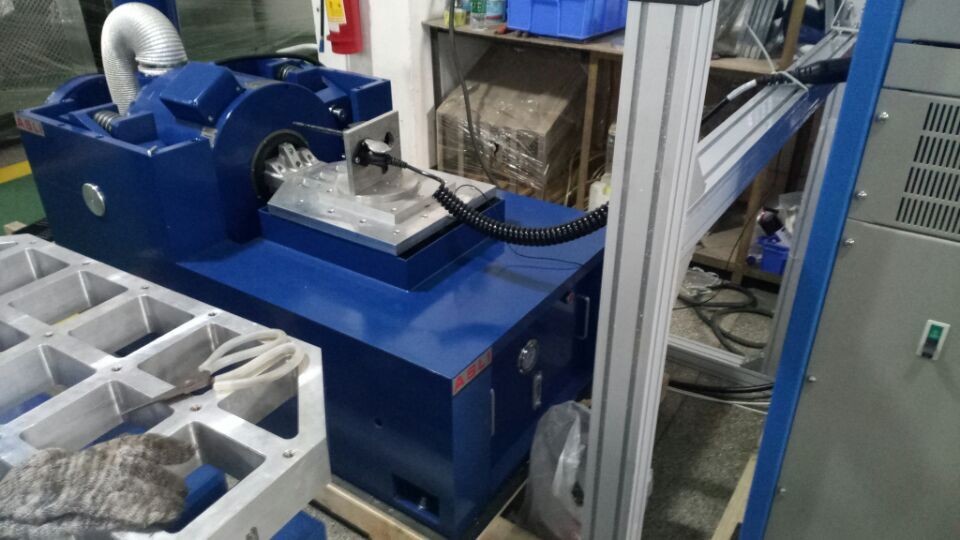

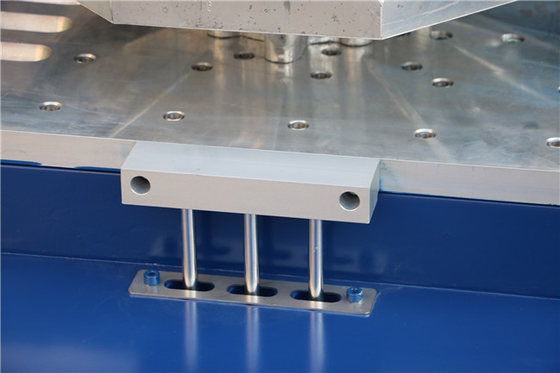

عکس برای مرجع:
بازدید مشتری از شرکت ASLi:
