تجهیزات تست لرزش فرکانس بالا ۳ تا ۳۰۰۰ هرتز، میز شوک عمودی و افقی برای خودرو
کاربرد

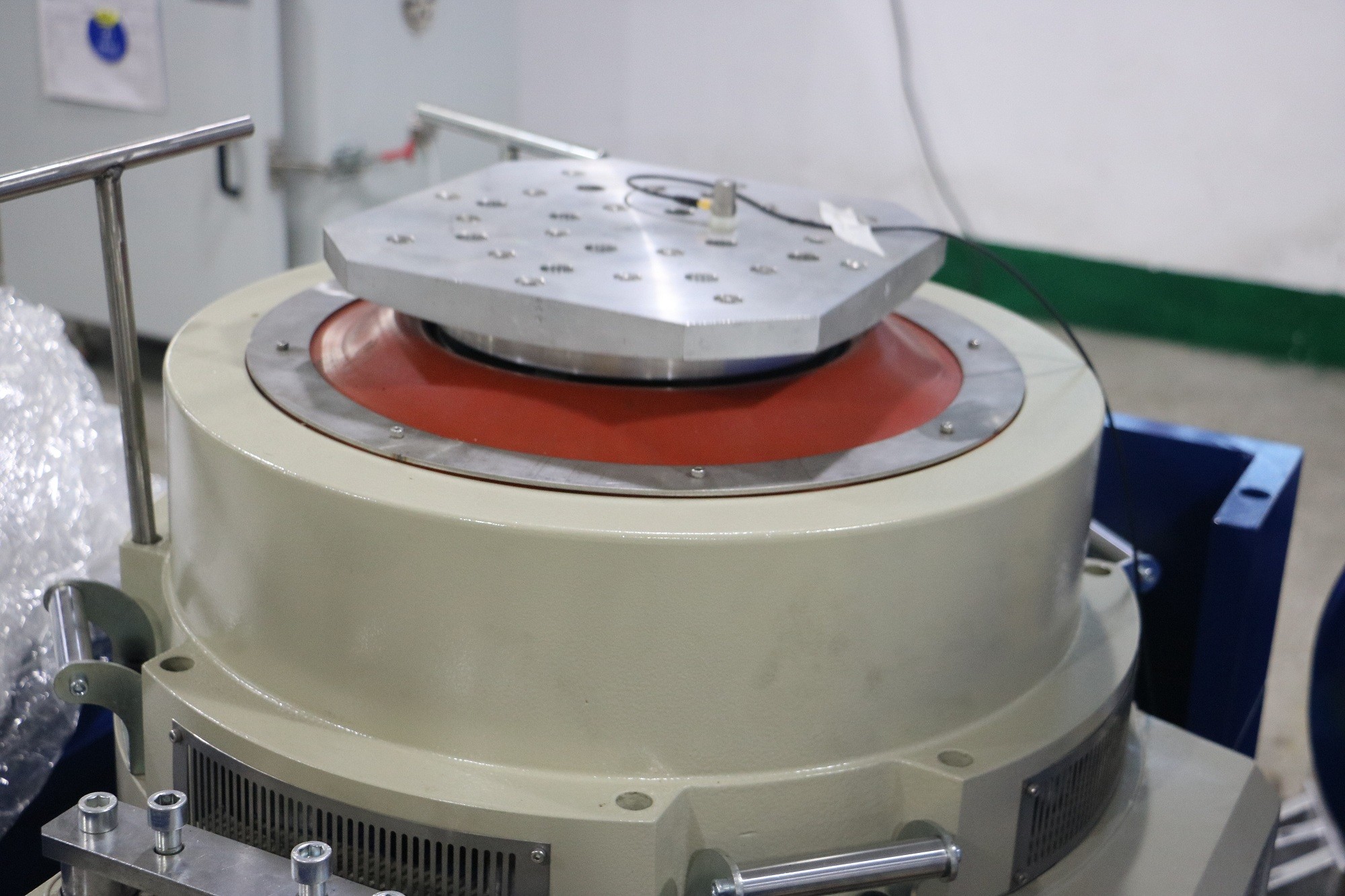

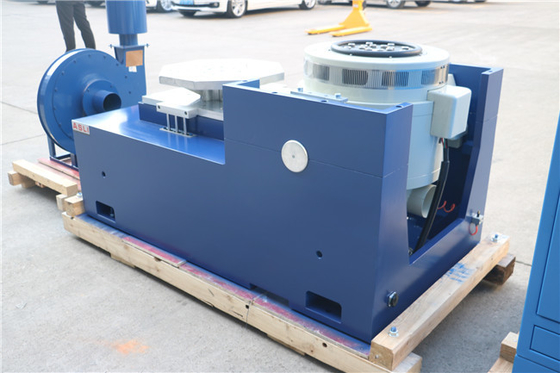

شیکر لرزشی فرکانس بالا با بهرهگیری از فناوریهای پیشرفته مدرن و تکنولوژیهای ویژه نظیر «ساختار مدار مغناطیسی دوگانه»، «حلقههای حرکتی اسکلت خودتولید»، «پشتیبانی هوابرد»، «یاتاقانهای غلتکی و هدایت خطی» و «ایزولاسیون ترانیون»، قادر است تست لرزش سینوسی در سه محور X، Y، Z و تستهای لرزش تصادفی پهنباند را به انجام رسانده و آزمون طیف پاسخ شوک و پالس کلاسیک (نیمسینوسی) را تکمیل نماید. این دستگاه بهطور گسترده در صنایع دفاعی، تسلیحات، هوانوردی، هوافضا، مخابرات، الکترونیک، تجهیزات الکتریکی، ارتباطات، لوازم خانگی و سایر حوزهها کاربرد دارد.
(۱) نیروی نامی: نیروی سینوسی ۱۰۰۰۰ نیوتن؛ نیروی تصادفی ۱۰۰۰۰ نیوتن؛ نیروی شوک ۲۰۰۰۰ نیوتن؛
(۲) محدوده فرکانس: ۳ هرتز تا ۳۰۰۰ هرتز، فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی، شوک
(۳) حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت
(۴) دفعات جاروب فرکانس: ۱ تا ۳۲۷۶۷
(۵) زمان جاروب فرکانس: فرکانس ثابت/تکی ۱ الی ۳۶۰۰ دقیقه، با قابلیت نمایش منحنیهای جاروب فرکانس.
(۶) حداکثر شتاب ۱۰۰۰ متر بر مجذور ثانیه۲ (بدون بار)
(۷) حداکثر سرعت: ۱.۸ بر ثانیه
(۸) حداکثر جابهجایی: ۵۱ میلیمتر پیک تا پیک (بدون بار)، پیک دوگانه
(۹) جابهجایی ضربه: ۵۱ میلیمتر
(۱۰) وزن سیمپیچ متحرک: ۱۴ کیلوگرم
(۱۲) موج لرزش: سینوسی، تصادفی، شوک
(۱۳) قطر سیمپیچ متحرک: Φ۲۴۰ میلیمتر
(۱۴) ابعاد سیستم لرزش: عرض ۱۰۶۰ × ارتفاع ۷۵۰ × عمق ۸۴۵ میلیمتر
(۱۵) وزن سیستم لرزش: ۹۶۰ کیلوگرم

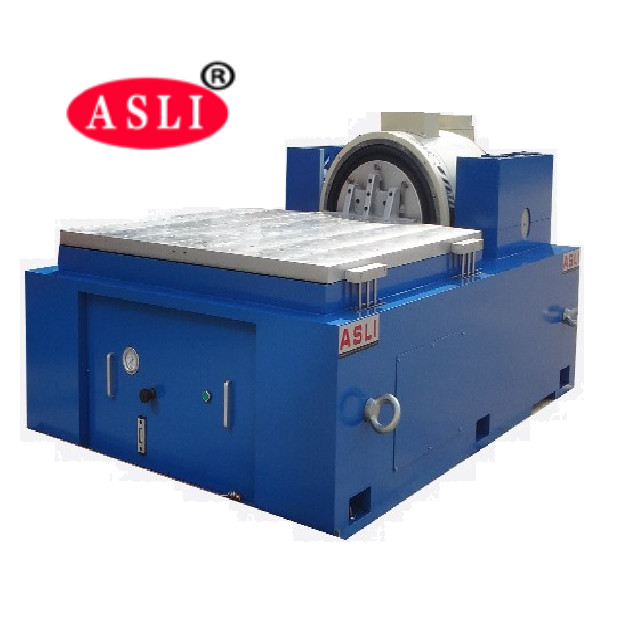

(۱۶) اکسپندر عمودی ۶۰۰ میلیمتر * ۶۰۰ میلیمتر و میز لغزنده افقی ۶۰۰ * ۶۰۰ میلیمتر
پارامترهای فنی:
| نام | میز لرزش بستهبندی / دستگاه تست میز لرزش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابهجایی نامی (p-p) میلیمتر | حداکثر بارگذاری (کیلوگرم) | سیمپیچ متحرک (کیلوگرم) | ابعاد سیمپیچ متحرک (میلیمتر) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

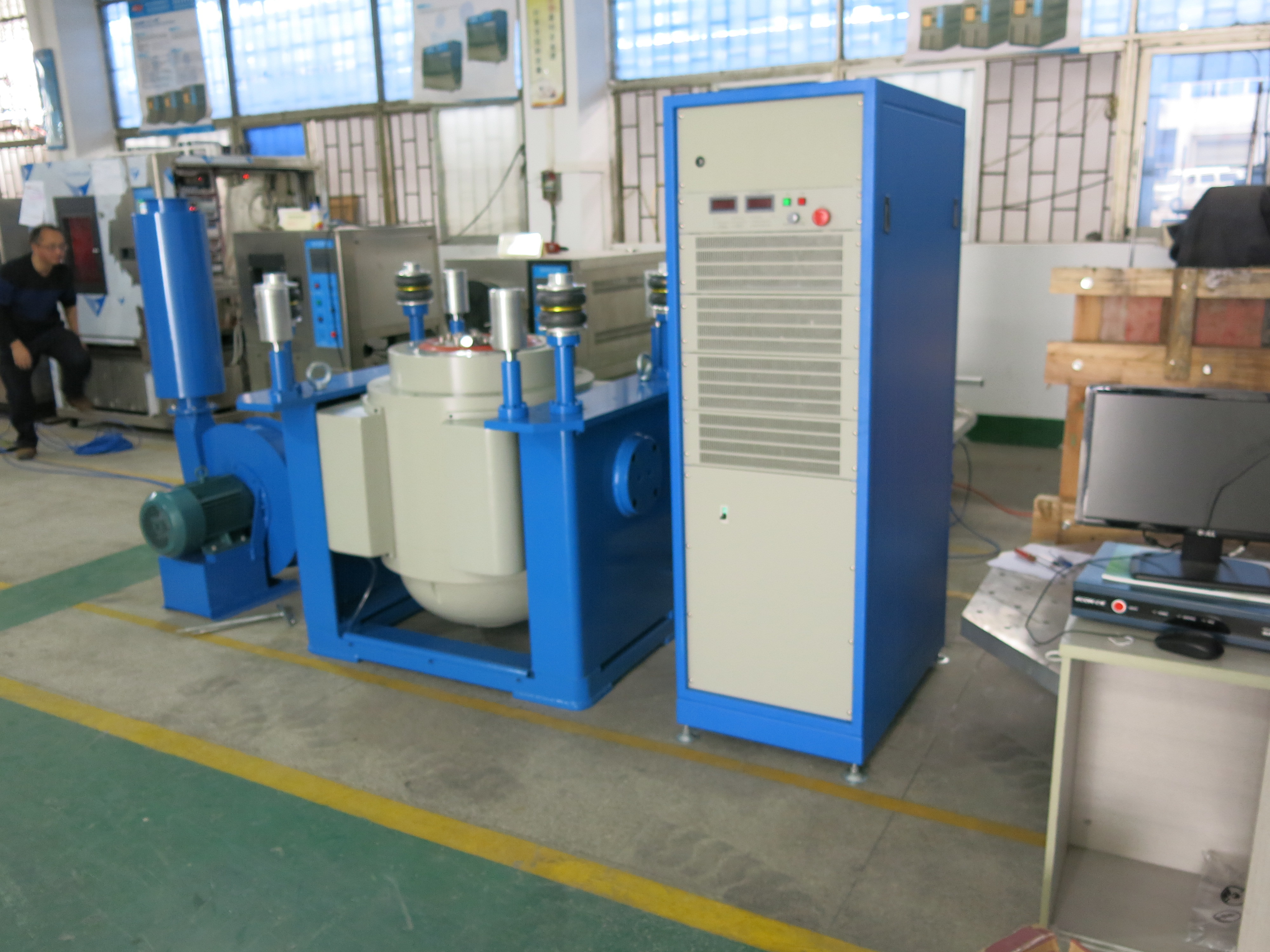

(۱) ژنراتور لرزش ۱ دست
(۲) کنترلکننده لرزش ۱ دست
(۳) محفظه اتصالات ارتباطی ۱ دست
(۴) تقویتکننده توان DA-10 ۱ دست
(۵) منبع تغذیه تحریک ۱ عدد
(۷) نرمافزار راهانداز ۱ دست
(۸) سیستم خنککننده ۱ دست
(۹) رایانه صنعتی ۱ دست
(۱۰) چاپگر رنگی ۱ دست (اختیاری)
(۱۱) سنسور شتاب (شامل کابل خروجی) ۱ عدد
(۱۲) فیکسچر لرزش ۱ دست (اختیاری، بر اساس نمونه آزمون)

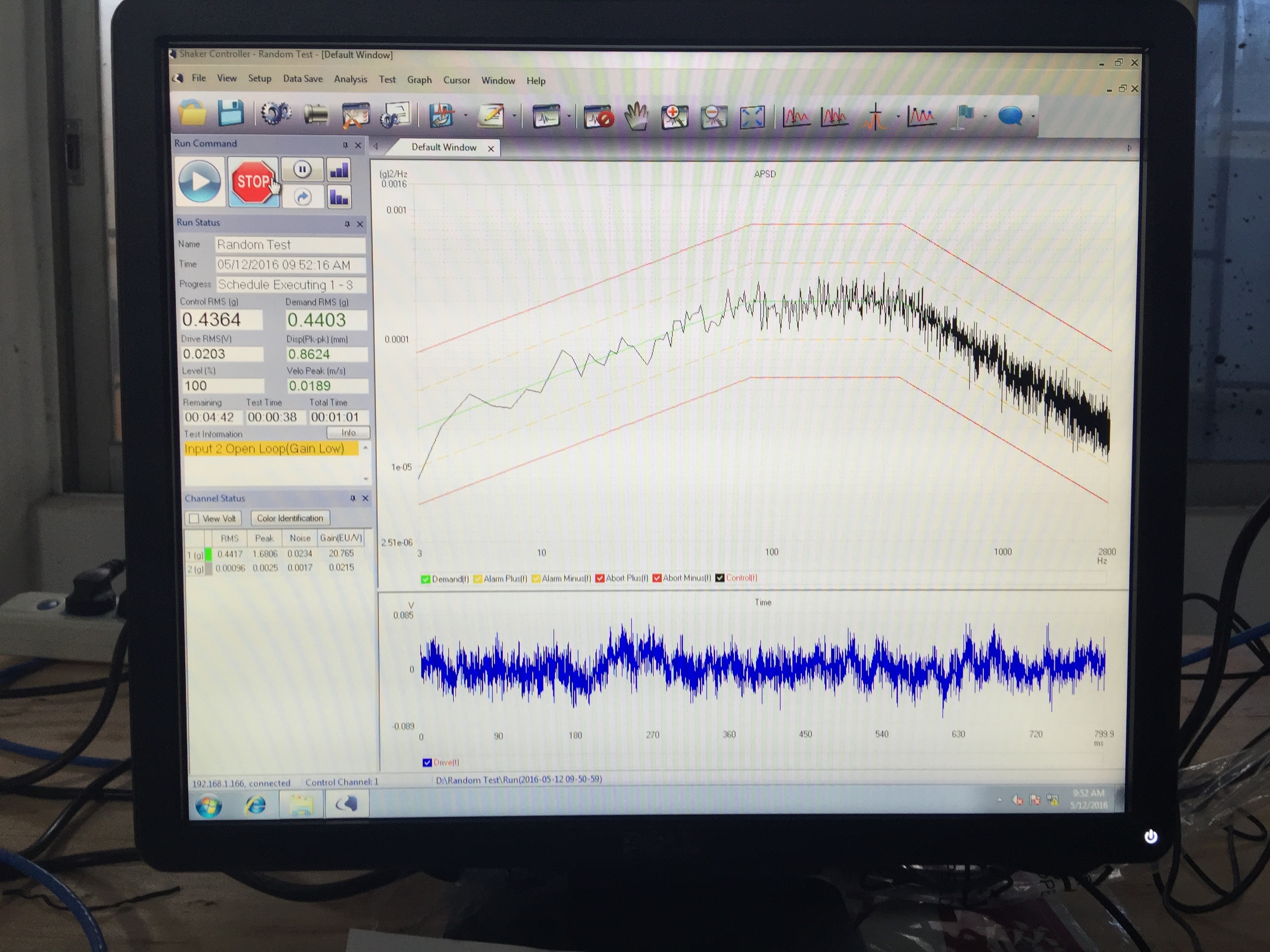

کنترلکننده لرزش دیجیتال
کنترلکننده لرزش جدیدترین طراحی شرکت ما است
که از معماری سیستم توزیعشده پیشرفته بینالمللی
بهره میبرد و هسته اصلی آن جدیدترین پردازنده پرسرعت ممیز شناور
۳۲ بیتی سری TMS320 از شرکت TI
است. گزارش آزمون بهطور خودکار در قالب Word
تولید میشود. در حین یا پس از آزمون،
امکان ویرایش گزارش تست وجود دارد و سپس میتواند
بهصورت خودکار یا دستی تولید شود.
