vibration test equipment ES-10.pdf

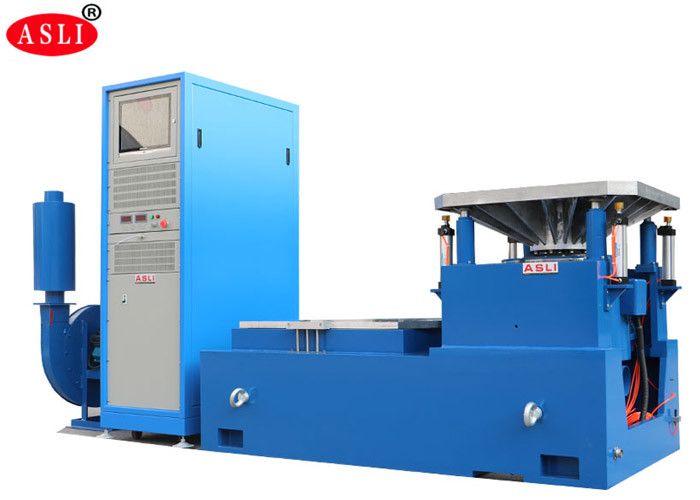

تجهیزات تست ارتعاش دینامیکی الکترودینامیکی، 3 محور مختلف، تجهیزات تست ارتعاش صنعتی قابل برنامه ریزی
کاربرد

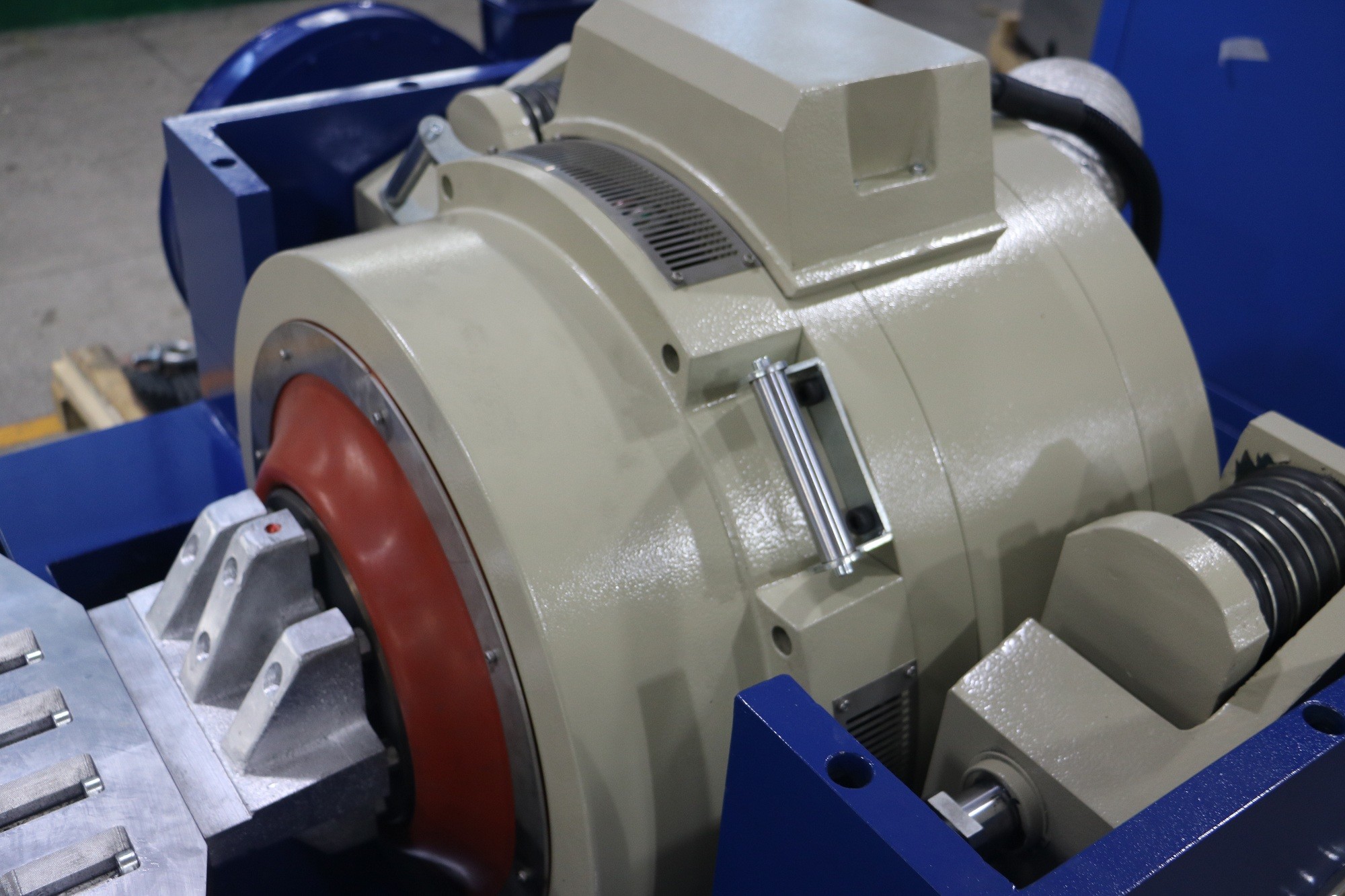

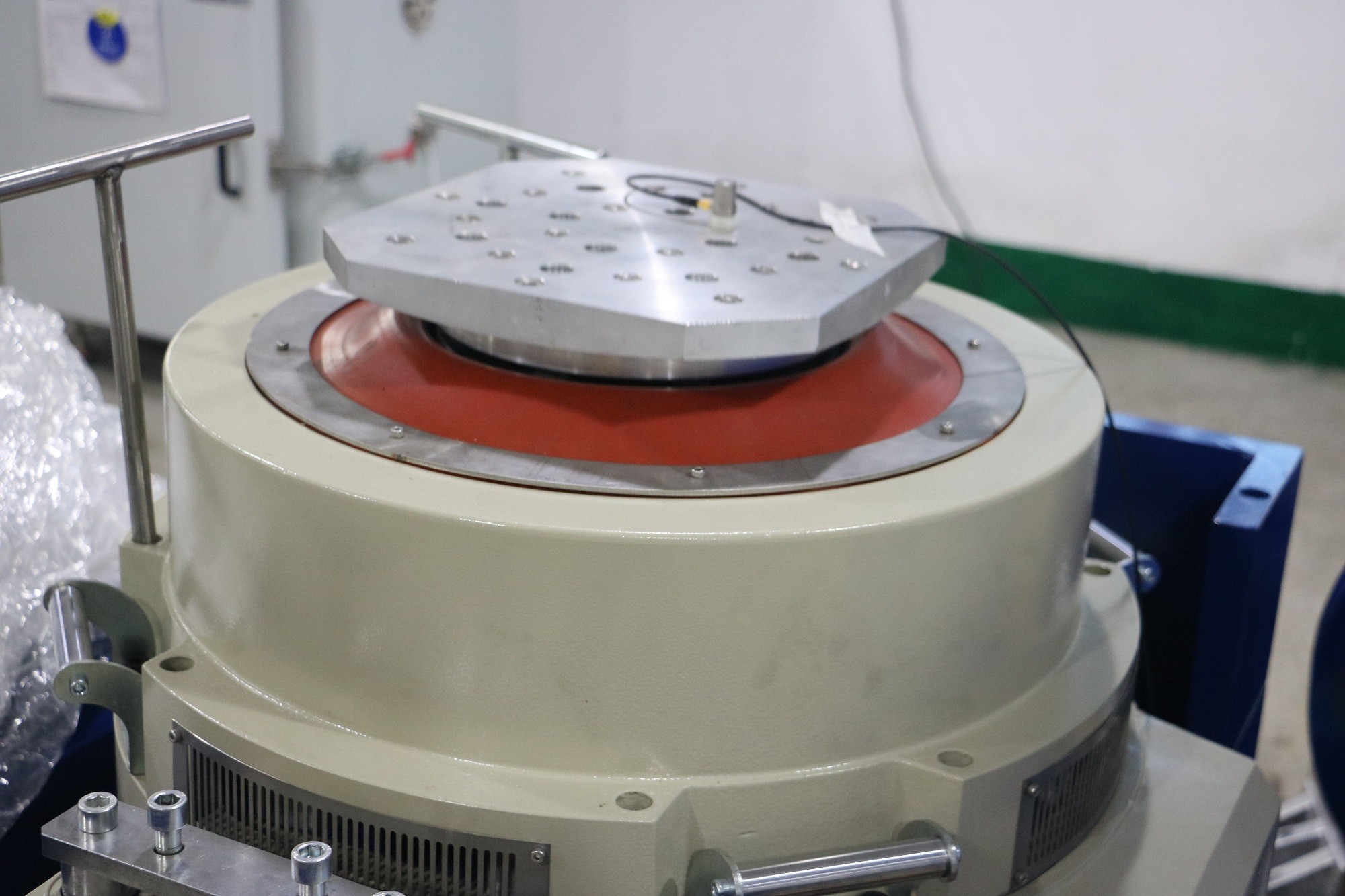

لرزاننده با فرکانس بالا از 'ساختار مدار مغناطیسی دوگانه'، 'مدارهای عمل اسکلت خود تولید'، 'پشتیبانی هوابرد' و 'بلبرینگ های غلتکی و راهنمای خطی'، 'جداسازی پین' فناوری مدرن پیشرفته و فناوری ویژه استفاده می کند، می تواند در تست ارتعاش سینوسی سه محور X، Y، Z و تست های ارتعاش تصادفی پهنای باند تکمیل شود، که توسط پالس کلاسیک (نیمه سینوسی) و تست طیف پاسخ ضربه تکمیل می شود. به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
(1) نیروی نامی: نیروی سینوسی 10000N; نیروی تصادفی 10000N; نیروی ضربه 20000N;
(2) محدوده فرکانس: 3 هرتز تا 3000 هرتز، فرکانس ثابت، رفت و برگشت رفت و برگشت، سینوسی، تصادفی، ضربه
(3) حالت فرکانس جاروب: خطی، لگاریتمی، رفت و برگشت، فرکانس ثابت
(4) تعداد فرکانس جاروب: 1 تا 32767
(5) زمان فرکانس جاروب: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های فرکانس جاروب را می توان نمایش داد.
(6) حداکثر شتاب 1000 متر بر ثانیه2 (بدون بار)
(7) حداکثر سرعت: 1.8/s
(8) حداکثر جابجایی: 51 میلی متر p-p (بدون بار)، دو قله
(9) جابجایی ضربه: 51 میلی متر
(10) وزن سیم پیچ متحرک: 14 کیلوگرم
(12) موج ارتعاش: سینوسی، تصادفی، ضربه
(13) قطر سیم پیچ متحرک: Φ240 میلی متر
(14) ابعاد سیستم ارتعاش: W1060xH750xD845mm
(15) وزن سیستم ارتعاش: 960 کیلوگرم
(16) میز لغزنده عمودی 600 میلی متر * 600 میلی متر و میز لغزنده افقی 600 * 600 میلی متر
پارامترهای فنی:
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترلر ارتعاش 1 مجموعه
(3) محفظه اتصال ارتباطی 1 مجموعه
(4) تقویت کننده قدرت DA-10 1 مجموعه
(5) قدرت تحریک 1 عدد
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
(10) چاپگر رنگی 1 مجموعه (اختیاری)
(11) سنسور شتاب (شامل خط خروجی) 1 عدد
(12) فیکسچر ارتعاش 1 مجموعه (اختیاری، با توجه به نمونه آزمایش)
کنترلر ارتعاش دیجیتال
کنترلر ارتعاش جدیدترین طراحی توسط شرکت ما است
که سیستم توزیع شده پیشرفته بین المللی را اتخاذ می کند
معماری، و هسته آن آخرین سری TMS320
پردازنده پرسرعت 32 بیتی نقطه شناور شرکت TI
است. گزارش آزمایش به طور خودکار در
Microsoft Word تولید می شود. در طول یا بعد از آزمایش،
گزارش آزمایش را می توان ویرایش کرد و سپس تولید کرد
به طور خودکار یا دستی.
