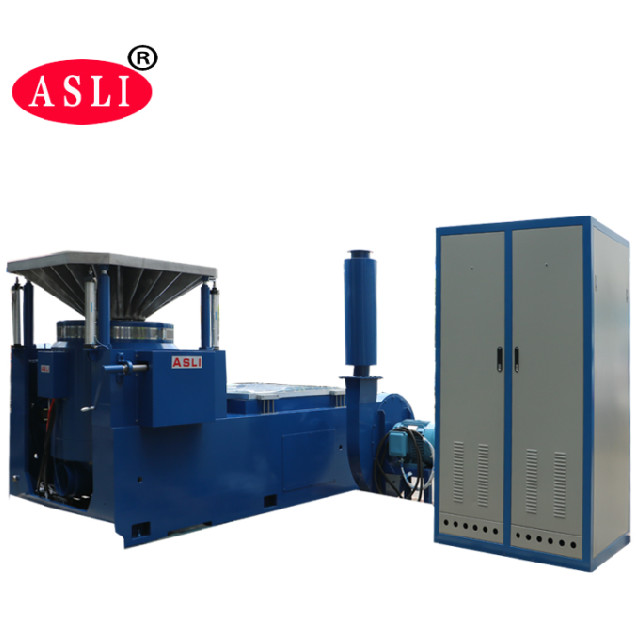

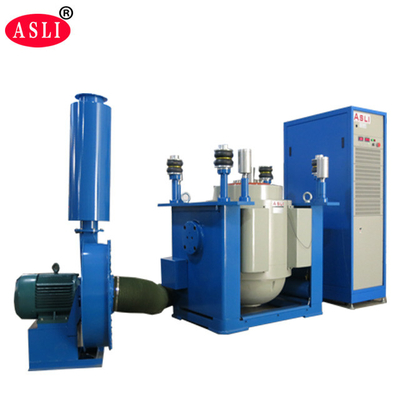

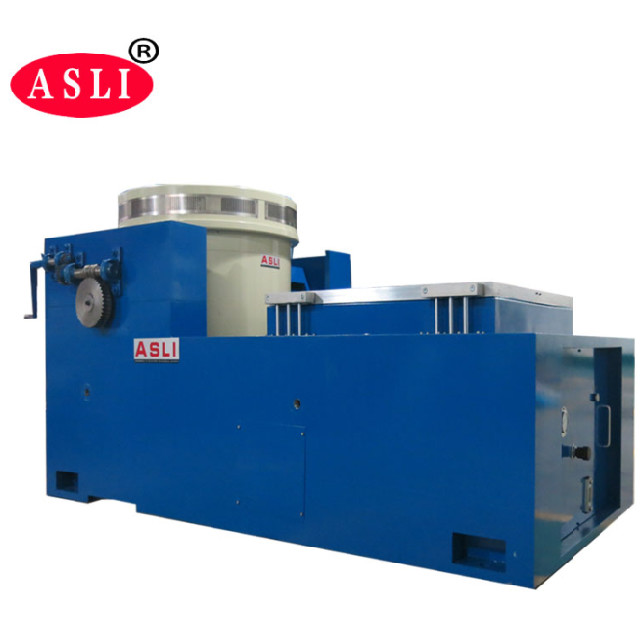

میز لرزان ابزارهای حرفه ای برای تست کیفیت قطعات خودرو و کلی
کاربرد
لرزاننده فرکانس بالا با ساختار دو مداری مغناطیسی، حلقه های عمل کننده اسکلتی خود تولید کننده، پشتیبانی هوایی و بلبرینگ های غلتکی و راهنمای خطی، ایزولاسیون پین، فناوری پیشرفته مدرن و فناوری ویژه، می تواند در تست لرزش سینوسی سه محوره X، Y، Z و تست لرزش تصادفی پهن باند تکمیل شود. همچنین می تواند تست های پالس کلاسیک (نیم سینوسی) و طیف پاسخ ضربه را انجام دهد. این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوافضا، ارتباطات، الکترونیک، لوازم خانگی و سایر زمینه ها استفاده می شود.
درباره سیستم لرزش
(1) ساختار دو مداری مغناطیسی برای اطمینان از شدت میدان مغناطیسی بالا و کاهش نشت شار؛ ساختار ویژه مغناطیس زدایی می تواند نشت شار را به زیر 1 میلی تسلا کاهش دهد.
(2) فنر U شکل، غلتک ها و بلبرینگ خطی برای مقاومت قوی در برابر بار خمشی.
(3) فنر هوایی برای ایزولاسیون لرزش استفاده می شود؛ سیستم لرزش حتی با بار سنگین نیز پایدار کار می کند؛ نیازی به فونداسیون ویژه نیست.
(4) دستگاه های حفاظتی برای حرارت بیش از حد، بار بیش از حد، جریان بیش از حد، ولتاژ بیش از حد و جابجایی بیش از حد لرزاننده ارائه شده است؛ دستگاه های حفاظتی شبکه الکتریکی برای ولتاژ بیش از حد، ولتاژ کمتر، فاز ناقص؛ توان درایو، محدود کننده جریان، شروع نرم، دمای بیش از حد، جریان کوتاه، حفاظت از خطای ماژول.
(5) می تواند تست های محیطی سینوسی، تصادفی و ضربه را تکمیل کند.
(6) این سیستم نیاز کمی به نوسانات ولتاژ دارد، ±10% کافی است.
(7) این سیستم نیاز کمی به مقاومت زمین دارد، ≤4 اهم کافی است.
(8) قابلیت اطمینان بالا، به ویژه مناسب برای کار طولانی مدت.
(1) نیروی نامی: نیروی سینوسی 10000 نیوتن؛ نیروی تصادفی 10000 نیوتن؛ نیروی ضربه 20000 نیوتن؛
(2) محدوده فرکانس: 3 هرتز تا 3000 هرتز، فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، ضربه.
(3) حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت.
(4) تعداد دفعات جاروب فرکانس: 1 تا 32767.
(5) زمان جاروب فرکانس: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های جاروب فرکانس قابل نمایش هستند.
(6) حداکثر شتاب 1000 متر بر مجذور ثانیه (بدون بار).(7) حداکثر سرعت: 1.8 متر بر ثانیه.(8) حداکثر جابجایی: 51 میلی متر پیک به پیک (بدون بار)، دو پیک.
(9) جابجایی ضربه: 51 میلی متر.
(10) وزن سیم پیچ متحرک: 14 کیلوگرم.
(12) موج لرزش: سینوسی، تصادفی، ضربه.
(13) قطر سیم پیچ متحرک: Φ240 میلی متر.
(14) ابعاد سیستم لرزش: عرض 1060 × ارتفاع 750 × عمق 845 میلی متر.
(15) وزن سیستم لرزش: 960 کیلوگرم.

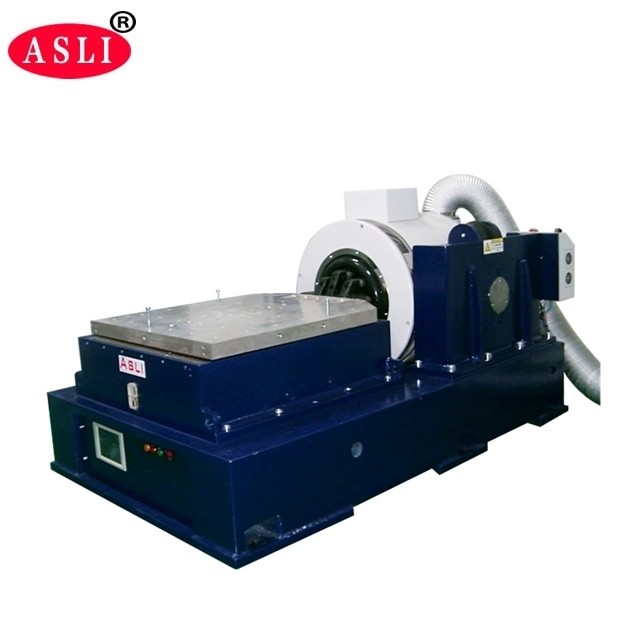

(16) گسترش دهنده عمودی 600 میلی متر * 600 میلی متر و میز لغزنده افقی 600 * 600 میلی متر.
پارامترهای فنی:
نام
میز لرزان بسته بندی / دستگاه تست لرزان برای قطعات خودرو
| مدل | نیروی سینوسی نامی (N) | ||||||||
| نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p)mm | حداکثر بار (Kg) | سیم پیچ متحرک (Kg) | ابعاد سیم پیچ متحرک (mm) | ES-6 | 6000 |
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 6.5 | Φ230 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | Φ450 | 250 | 90 | Φ230 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ320 | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 40 | Φ450 | ES-40 | (2) کنترلر لرزش 1 مجموعه |
| 40000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | (2) کنترلر لرزش 1 مجموعه |
| 50000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-60 | (2) کنترلر لرزش 1 مجموعه |
| 60000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | ES-100 | (2) کنترلر لرزش 1 مجموعه |
| 100000 | 1000 | 1000 | 1.8 | Φ450 | 1000 | 90 | Φ450 | (1) ژنراتور لرزش 1 مجموعه | (2) کنترلر لرزش 1 مجموعه |
(3) محفظه اتصال ارتباطی 1 مجموعه
(4) تقویت کننده قدرت DA-10 1 مجموعه
(5) منبع تحریک 1 عدد
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
(10) پرینتر رنگی 1 مجموعه (اختیاری)
(11) سنسور شتاب (شامل خط خروجی) 1 عدد
(12) فیکسچر لرزش 1 مجموعه (اختیاری، بر اساس نمونه تست)
کنترلر لرزش دیجیتال
کنترلر لرزش جدیدترین طراحی شرکت ما است که معماری سیستم توزیع شده پیشرفته بین المللی را اتخاذ کرده و هسته آن جدیدترین پردازنده 32 بیتی شناور با سرعت بالا سری TMS320 شرکت TI است. گزارش تست به طور خودکار در فایل Word تولید می شود. در طول یا پس از تست، گزارش تست قابل ویرایش است و سپس به صورت خودکار یا دستی تولید می شود.
1. اسکلت دایره دینامیکی خوش طراحی شده، با فرکانس تشدید محوری بالاتر.
2. دو مداری مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
