270 کیلوگرم در حال بارگیری 1000 کیلوگرم. دستگاه آزمایش الکترودینامیک آزمایش ارتعاش سینوسی
Product Details
| نیروی سینوسی: | 10000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 تا 3000 هرتز |
| در حال بارگذاری: | 270 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 240 میلی متر | ||
| برجسته کردن |
1000kg.f تست لرزش سینوسی,270kg بارگیری آزمایش لرزش سینوسی,1000kg.f دستگاه ارتعاش الکترودینامیکی |
||
Product Description

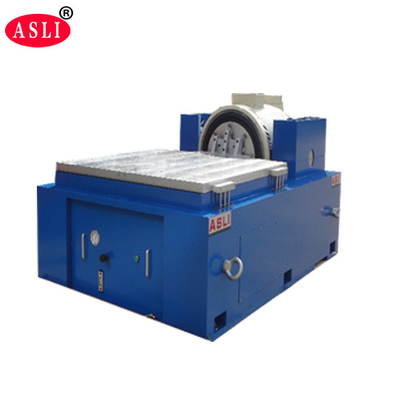

دستگاه تست ارتعاش الکترودینامیکی با ظرفیت بار 270 کیلوگرم و نیروی سینوسی 1000 کیلوگرم.ف، یک سیستم تست ارتعاش با فرکانس بالا است که دارای میز آلیاژ منیزیم می‌باشد. این دستگاه برای شبیه‌سازی دقیق ارتعاش در طیف وسیعی از کاربردهای صنعتی و علمی مهندسی شده است.
این لرزاننده ارتعاش الکترودینامیکی از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل کننده اسکلت خود تولید شده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و هدایت خطی، و جداسازی پایه استفاده می‌کند. این دستگاه قادر به انجام تست‌های ارتعاش سینوسی سه محوره X، Y و Z، تست‌های ارتعاش تصادفی پهن باند، و تست‌های طیف پاسخ ضربه و پالس کلاسیک (نیمه سینوسی) است.
این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی مورد استفاده قرار می‌گیرد.
- نیروی نامی: نیروی سینوسی 10000 نیوتن؛ نیروی تصادفی 10000 نیوتن؛ نیروی ضربه 20000 نیوتن
- محدوده فرکانس: 3 هرتز تا 3000 هرتز - پشتیبانی از فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی و حالت‌های ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر سرعت: 1.8 متر بر ثانیه
- حداکثر جابجایی: 51 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 51 میلی‌متر
- وزن سیم‌پیچ متحرک: 14 کیلوگرم
- موج ارتعاش: سینوسی، تصادفی، ضربه
- قطر سیم‌پیچ متحرک: Φ240 میلی‌متر
- ابعاد سیستم ارتعاش: عرض 1060 × ارتفاع 750 × عمق 845 میلی‌متر
- وزن سیستم ارتعاش: 960 کیلوگرم

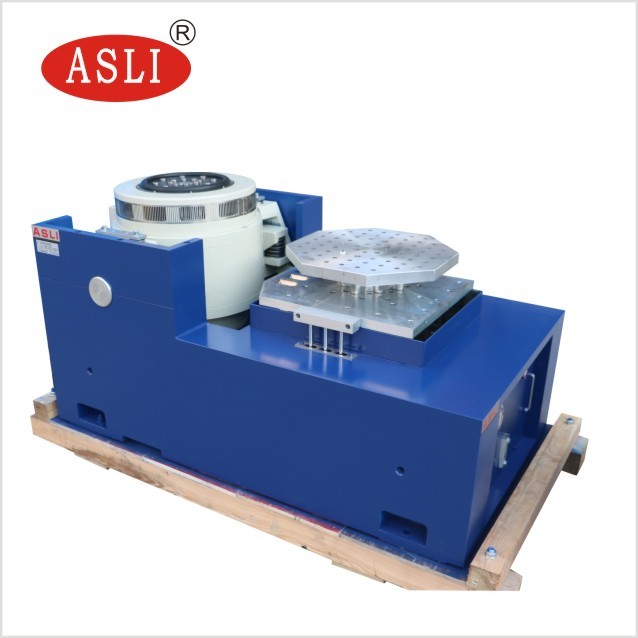

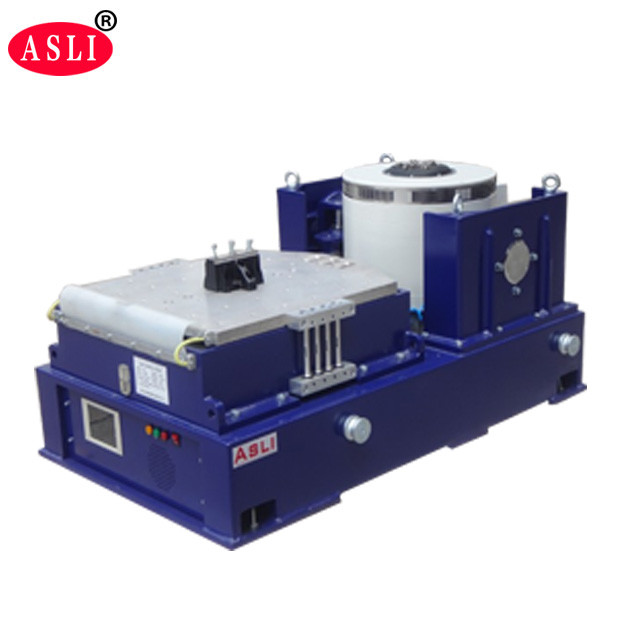

- لوازم جانبی شامل: گسترش‌دهنده عمودی 600 میلی‌متر × 600 میلی‌متر و میز لغزنده افقی 600 میلی‌متر × 600 میلی‌متر
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ردیف برجسته (ES-10) پیکربندی مشخص شده برای این لیست محصول را نشان می‌دهد.
- مولد ارتعاش — 1 مجموعه
- کنترلر ارتعاش — 1 مجموعه
- محفظه اتصال ارتباطی — 1 مجموعه
- تقویت کننده قدرت DA-10 — 1 مجموعه
- منبع تغذیه تحریک — 1 عدد
- نرم افزار درایور — 1 مجموعه
- سیستم خنک کننده — 1 مجموعه
- کامپیوتر صنعتی — 1 مجموعه
- چاپگر رنگی — 1 مجموعه (اختیاری)
- سنسور شتاب (شامل خط خروجی) — 1 عدد
- فیکسچر ارتعاش — 1 مجموعه (اختیاری، بسته به نمونه تست)
کنترلر ارتعاش آخرین طراحی شرکت ما است که از معماری سیستم توزیع شده پیشرفته بین‌المللی استفاده می‌کند. هسته آن جدیدترین پردازنده پرسرعت 32 بیتی ممیز شناور سری TMS320 از TI است. گزارش‌های تست به طور خودکار در فرمت Word تولید می‌شوند. در طول یا پس از تست، گزارش را می‌توان ویرایش کرد و سپس به صورت خودکار یا دستی تولید کرد.
- اسکلت دایره دینامیکی با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با جهت‌گیری سختی بدنه کامپوزیت مستقیم و وارداتی، که ظرفیت بارگذاری خارج از مرکز عالی را فراهم می‌کند.
- پایه جداسازی پایه اختصاصی برای استفاده هورمونی، که نصب متحرک راحت را ارائه می‌دهد.
- فناوری پیشرفته در سیستم متحرک، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را افزایش می‌دهد.
- سختی استاتیک و سختی دینامیکی بلبرینگ با اثر بادکنک کوچک، ظرفیت تحمل میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
