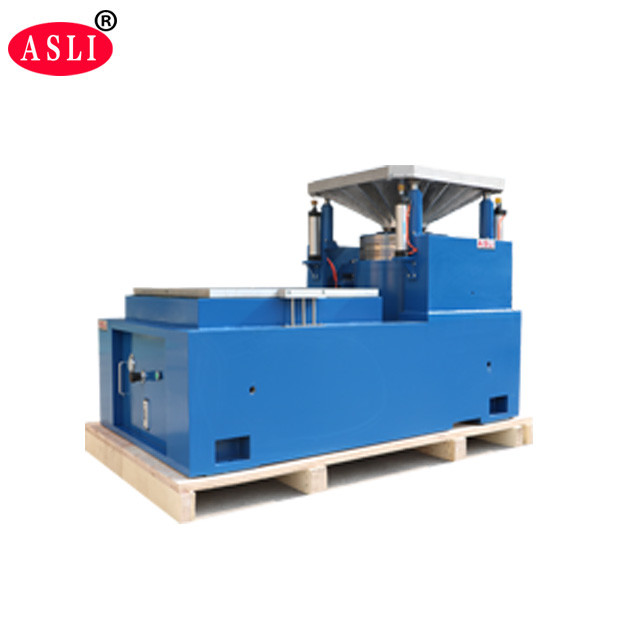

دستگاه تست ارتعاش 1.8m / S ، 1000kg.F مکانیکی لرزشگیر برای آزمایشگاه
Product Details
| نیروی سینوسی: | 10000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 تا 3000 هرتز |
| در حال بارگذاری: | 270 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 240 میلی متر | ||
| برجسته کردن |
دستگاه تست ارتعاش 1.8 متر بر ثانیه,لرزاننده مکانیکی 1000 کیلوگرمی,دستگاه تست ارتعاش آزمایشگاهی |
||
Product Description
تست کننده ارتعاش فرکانس بالا Shaker مکانیکی یک دستگاه آزمایش ارتعاش سه محوری (XYZ) است که برای آزمایش دقیق سینوزویل ، باند گسترده تصادفی و شوک طراحی شده است.ساخته شده بر روی یک ساختار مدار دوگانه مغناطیسی با دایره های عمل اسکلت خود تولید شده، پشتیبانی هوایی، حلقه های رول و هدایت خطی، و جداسازی trunnion، عملکرد قابل اعتماد را در محیط های آزمایشگاهی و صنعتی مورد نیاز ارائه می دهد.
این لرزش ارتعاش با فرکانس بالا به طور گسترده ای در دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکترونیکی و صنایع لوازم خانگی استفاده می شود.,آزمایش های ارتعاش سینوسایدال سه محور Y و Z، آزمایش های ارتعاش تصادفی پهن باند، آزمایش های کلاسیک نطفه نیمه سینوس و آزمایش طیف پاسخ شوک.
- نیروی نامی: نیروی سینوس 10000N؛ نیروی تصادفی 10000N؛ نیروی شوک 20000N
- محدوده فرکانس: 3 هرتز تا 3000 هرتز فرکانس ثابت ، پاک کردن جلو و عقب ، حالت سینوس ، تصادفی و شوک
- حالت فرکانس سوئیپ: خطی، لوگاریم، سوئیپ جلو و عقب، فرکانس ثابت
- زمان فرکانس پاک کردن: 1 تا 32767
- زمان فرکانس پاک کردن: فرکانس ثابت / تک 1 ¢ 3600 دقیقه؛ منحنی های فرکانس پاک کردن می توانند نمایش داده شوند
- حداکثر شتاب: 1000 m/s2 (بدون بار)
- حداکثر سرعت: 1.8 متر در ثانیه
- حداکثر جابجایی: 51 mm p-p (غیر بار) ، دو قله
- جابجایی ضربه: 51 میلی متر
- وزن کویل متحرک: 14 کیلوگرم
- امواج ارتعاش: سینوس، تصادفی، شوک
- قطر کویل متحرک: Φ240 mm
- ابعاد سیستم لرزش: W1060 × H750 × D845 mm
- وزن سیستم لرزش: 960 کیلوگرم

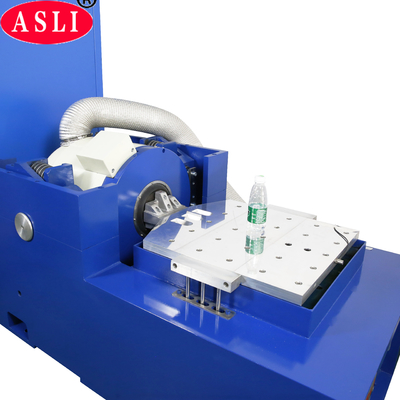

- شامل 600 میلی متر × 600 میلی متر کشنده عمودی و 600 میلی متر × 600 میلی متر میز اسلیپ افقی
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی (m/s) | حرکت نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ حرکت (کیلوگرم) | ابعاد کویل متحرک (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
مدل ES-10 (به طور برجسته) با پیکربندی که در این لیست محصول توصیف شده است مطابقت دارد.

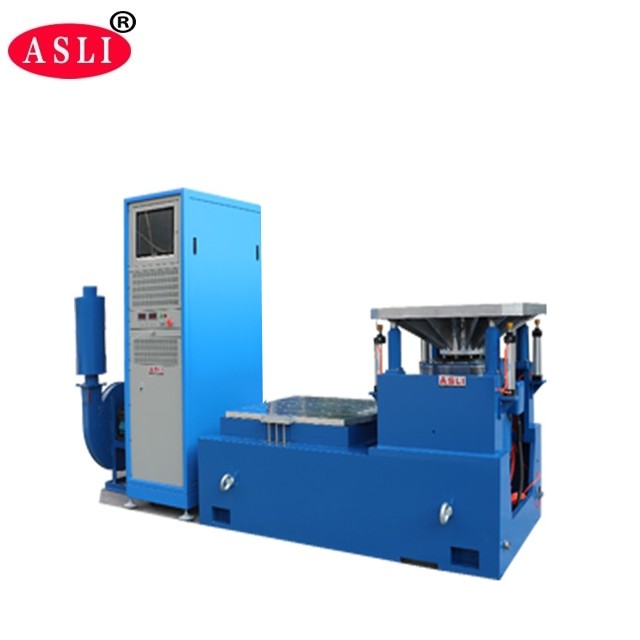

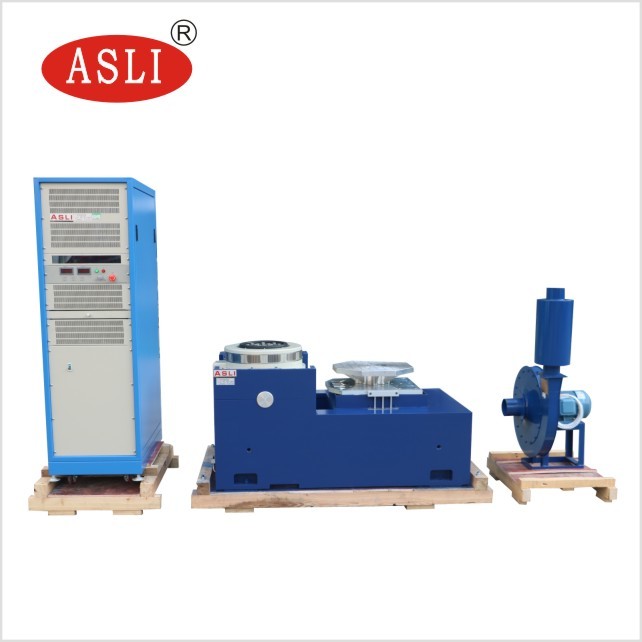

- ژنراتور ارتعاش 1 مجموعه
- کنترل کننده ارتعاش 1 مجموعه
- اتاق اتصال ارتباطات 1 مجموعه
- DA-10 تقویت کننده قدرت 1 مجموعه
- قدرت تحریک 1 pc
- نرم افزار درایور 1 مجموعه
- سیستم خنک کننده 1 مجموعه
- کامپیوترهای صنعتی 1 مجموعه
- چاپگر رنگی 1 مجموعه (اختیاری)
- سنسور شتاب (شامل خط خروجی) 1 pc
- دستگاه ارتعاش 1 مجموعه (اختیاری، با توجه به نمونه آزمایش)
کنترل کننده لرزش آخرین طراحی شرکت ما است که از معماری سیستم توزیع شده پیشرفته بین المللی استفاده می کند.هسته آن جدیدترین پردازنده 32 بیتی سری TMS320 استگزارش های تست به طور خودکار در قالب Word تولید می شوند. در طول یا پس از آزمایش، گزارش می تواند ویرایش شود و سپس به طور خودکار یا دستی تولید شود.

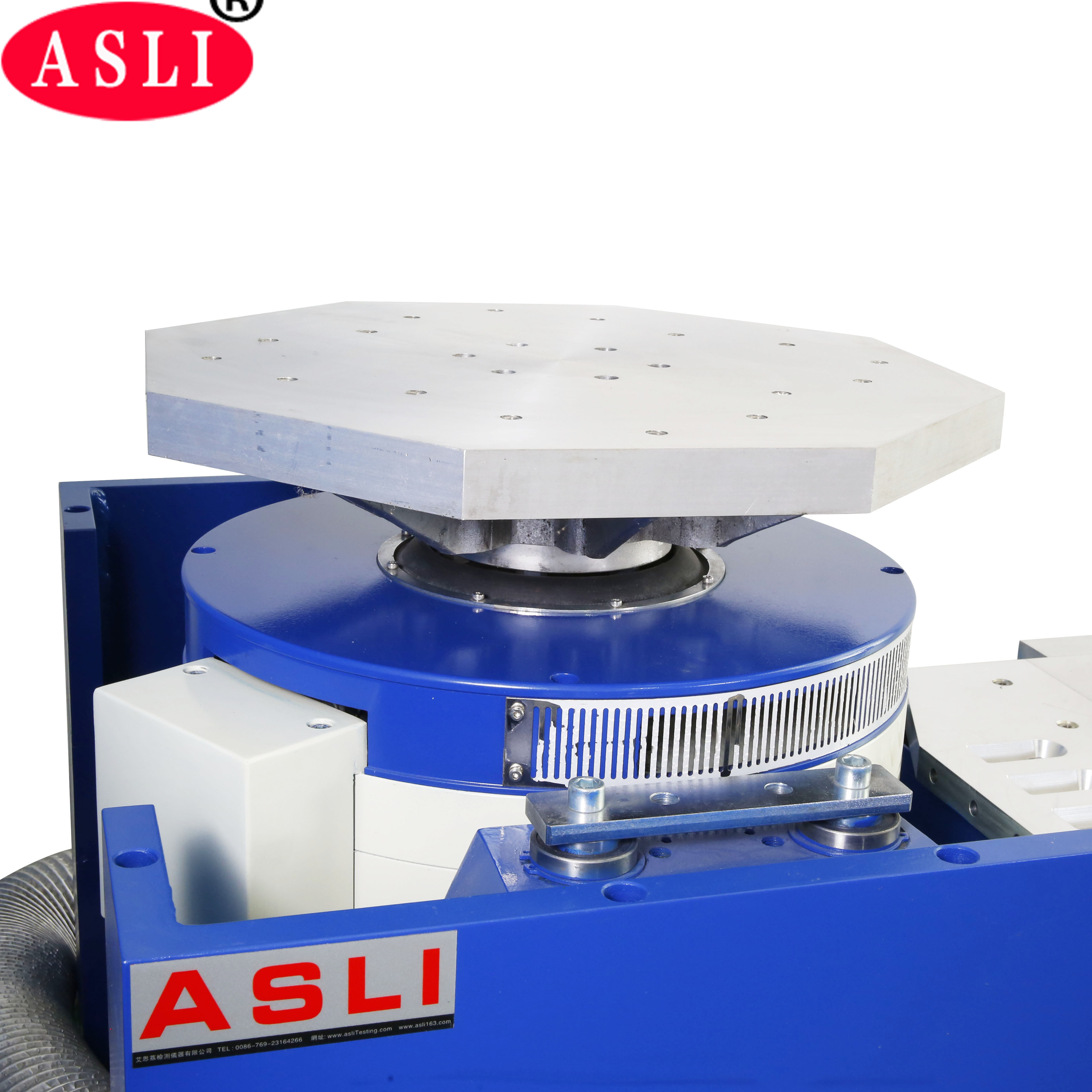

- اسکلت دایره ای به خوبی طراحی شده، با فرکانس رزونانس محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشت جریان مغناطیسی کم، ساختار جمع و جور و منطقی.
- لوله های رولر میله ای با جهت گیری سفت و وارداتی و سخت بودن بدن کامپوزیت، که ظرفیت بارگذاری عجیب و غریب قوی را فراهم می کند.
- پايه جدايي ترنيون اختصاص داده شده به استفاده از هورمون، ارائه آسان نصب قابل حمل.
- تکنولوژی پیشرفته سیستم حرکت در اطراف اطمینان از قابلیت اطمینان بالا از دایره پویا.
- طراحی کانال جدید اثر خنک کننده را افزایش می دهد
- سفتی ایستاتیک و سفتی پویا بالون کوچک حامل ظرفیت تحمل میز لرزش را افزایش می دهد و عملکرد فرکانس پایین را بهبود می بخشد.
