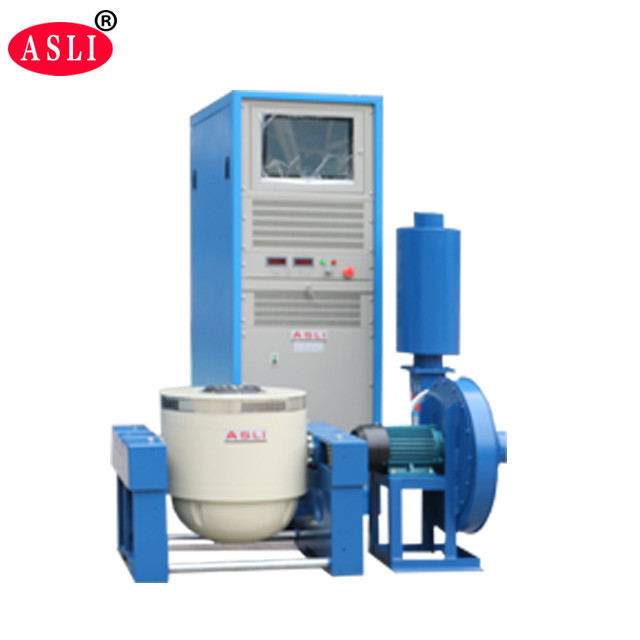

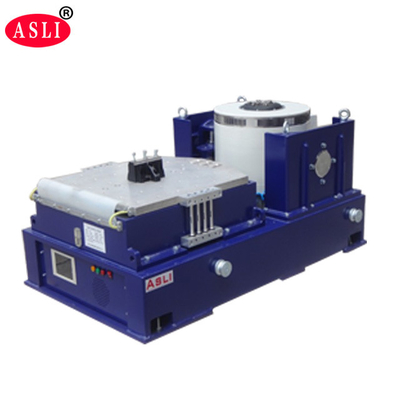

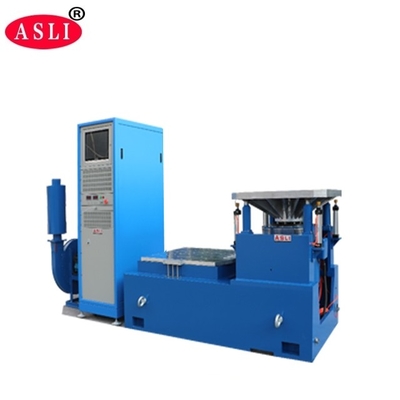

دستگاه تست ارتعاش الکترودینامیکی 6KN استاندارد ISTA
Product Details
| زور: | 6000N | سرعت: | 1.6m/s |
|---|---|---|---|
| جابجایی: | 25 میلی متر | بسامد: | 3 ~ 3500 هرتز |
| بار: | 180 کیلوگرم | شتاب: | 100 گرم |
| زره پوش: | 230 میلی متر | ||
| برجسته کردن |
دستگاه تست ارتعاش ISTA,دستگاه تست ارتعاش 6KN,دستگاه ارتعاش الکترودینامیکی ISTA |
||
Product Description
لرزاننده الکترودینامیکی صرفه‌جوی در انرژی طراحی شده برای مطابقت با استانداردهای ISTA.
این لرزاننده ارتعاش با فرکانس بالا از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلتی خود تولید، پشتیبانی هوابرد، بلبرینگ‌های غلتکی با هدایت خطی و جداسازی پایه استفاده می‌کند. این دستگاه قادر به انجام تست‌های ارتعاش سینوسی سه محوره X، Y و Z و همچنین تست‌های ارتعاش تصادفی پهن باند، همراه با تست‌های طیف پاسخ ضربه و کلاسیک (نیمه سینوسی) است. این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی استفاده می‌شود.
- نیروی نامی: نیروی سینوسی 6000 نیوتن؛ نیروی تصادفی 6000 نیوتن؛ نیروی ضربه 12000 نیوتن
- محدوده فرکانس: 5 هرتز تا 3500 هرتز - فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر بار: 180 کیلوگرم
- حداکثر جابجایی: 25 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 25 میلی‌متر
- وزن سیم‌پیچ متحرک: 6.5 کیلوگرم
- جهت‌های ارتعاش: عمودی
- موج ارتعاش: سینوسی، تصادفی، ضربه
- قطر سیم‌پیچ متحرک: Φ230 میلی‌متر
- ابعاد سیستم ارتعاش (میلی‌متر): W850 × H750 × D550 میلی‌متر
- وزن سیستم ارتعاش: 590 کیلوگرم

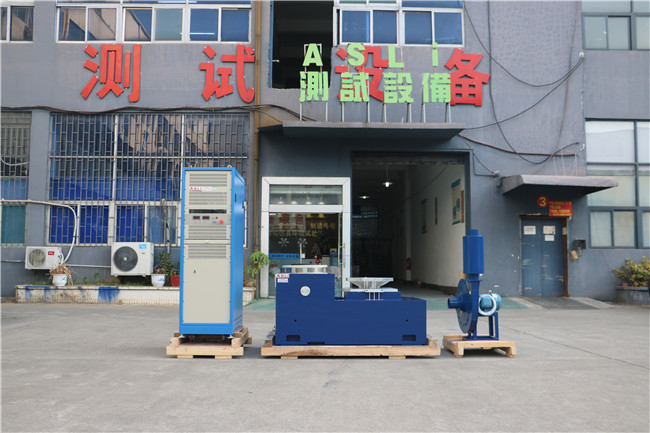

- مولد ارتعاش - 1 مجموعه
- کنترلر ارتعاش - 1 مجموعه
- محفظه اتصال ارتباطی - 1 مجموعه
- تقویت کننده قدرت DA-6 - 1 مجموعه
- منبع تغذیه تحریک - 1 عدد
- نرم افزار درایور - 1 مجموعه
- سیستم خنک کننده - 1 مجموعه
- کامپیوتر صنعتی - 1 مجموعه

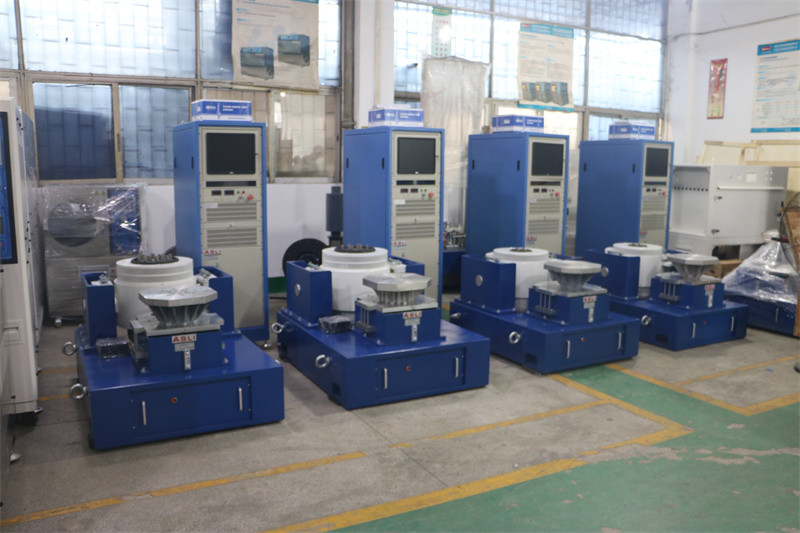

| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
مدل ES-6 پیکربندی برجسته برای این لیست محصول است. مدل‌های دیگر برای الزامات نیروی و بار بالاتر موجود هستند.
- اسکلت دایره دینامیکی با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بارگذاری خارج از مرکز قوی را فراهم می‌کند.
- پایه جداسازی پایه اختصاصی برای استفاده از ارتعاش، با نصب متحرک راحت.
- فناوری پیشرفته در سیستم متحرک، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک کننده را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با اثر بالون کوچک، ظرفیت تحمل بلبرینگ میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
Product Highlights
ارتعاش سنج الکترودینامیکی 6KN با استانداردهای ISTA با فرکانس 3-3500 هرتز، شتاب 100 گرم و بار 180 کیلوگرم مطابقت دارد. دارای مدار دوگانه مغناطیسی، سیستم تعلیق بادی و تست محور X/Y/Z. ایده آل برای هوافضا، الکترونیک و کاربردهای دفاعی.
