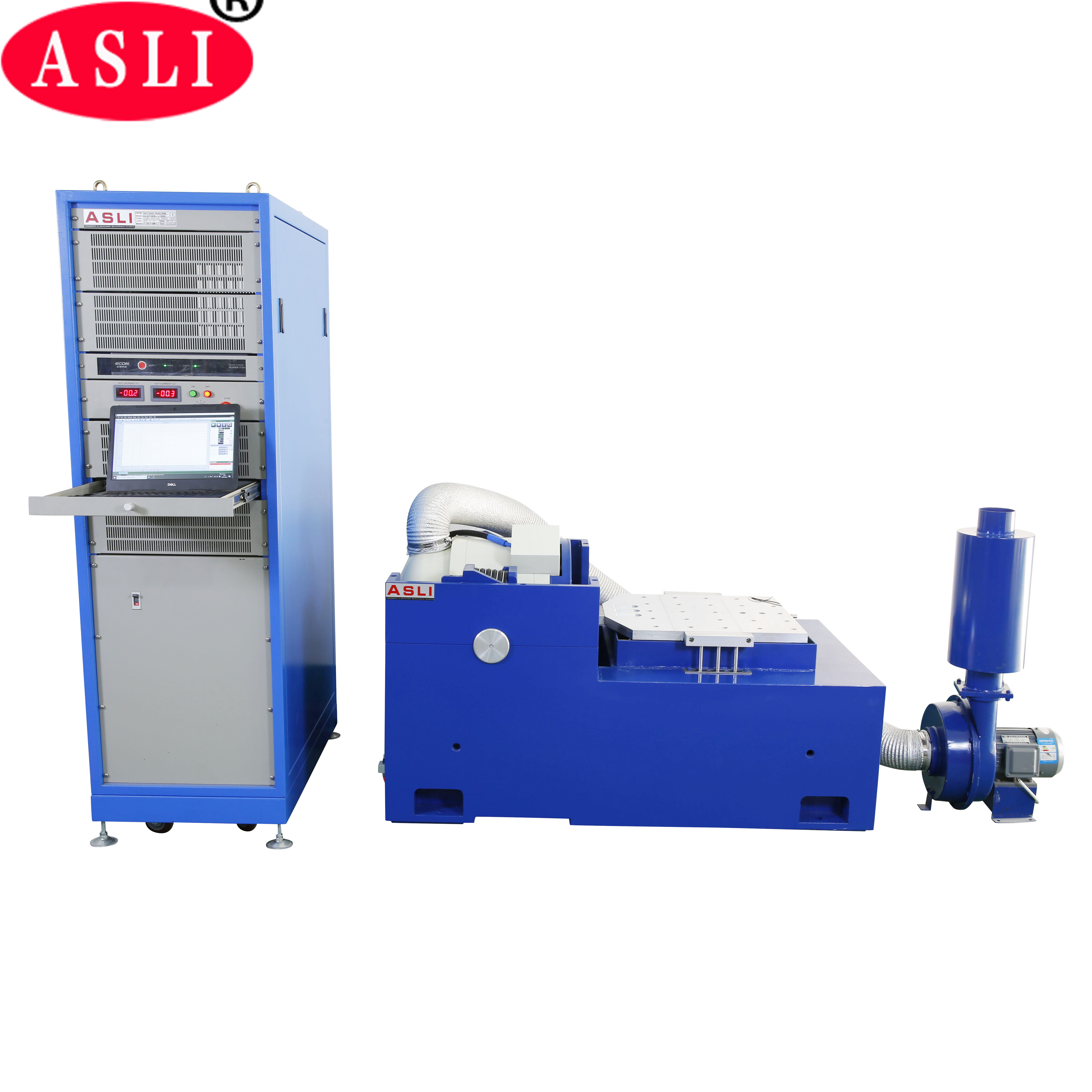

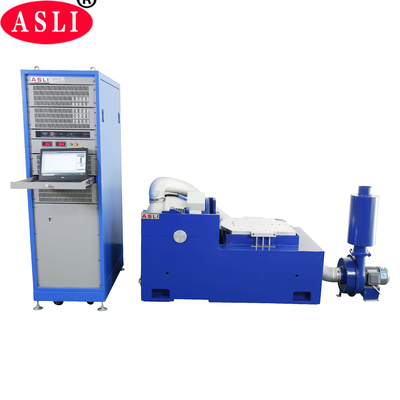

لرزشگیر الکترودینامیکی برای تست لرزش تلفن همراه با استاندارد Ista Iec انجام شد
برنامه

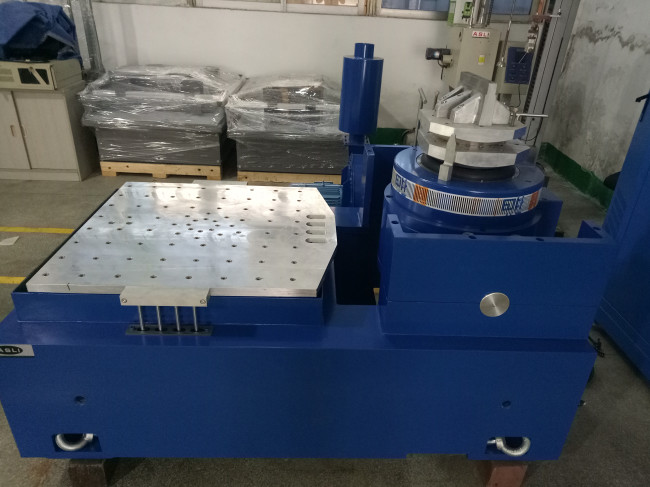

لرزشگیر با فرکانس بالا با «ساختار مدار مغناطیسی دوگانه»، «دایرههای عمل اسکلت خود تولید شده»، «پشتیبانی هوابرد» و «بلبرینگهای غلتکی و هدایت خطی»، «جداسازی تراننیون» با فناوری پیشرفته مدرن و فناوری ویژه، میتواند در X، Y، Z تکمیل شود، با نوارهای سینوسی سه محوره و ارتعاشی آزمایشی کامل شود. تست پالس کلاسیک (نیمه سینوسی) و طیف پاسخ شوک. این به طور گسترده در دفاع ملی، سلاح، هوانوردی، هوا فضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
(1) نیروی نامی: نیروی سینوسی 6000 نیوتن؛ نیروی تصادفی 6000 نیوتن؛ نیروی ضربه 12000N;
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، رفت و برگشت به جلو و عقب، سینوسی، تصادفی، شوک
(3) حالت فرکانس رفت و برگشت: خطی، لگاریتمی، رفت و برگشت به جلو و عقب، فرکانس ثابت
(4) زمانهای فرکانس جابجایی: 1 تا 32767
(5) زمان فرکانس رفت و برگشت: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(6) حداکثر شتاب 1000 متر بر ثانیه2(بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثر جابجایی: 25 میلیمتر pp (بدون بار)، پیک دوبل
(9) جابجایی ضربه: 25 میلی متر
(10) وزن کویل متحرک: 6.5 کیلوگرم
(11) جهت ارتعاش: عمودی
(12) موج ارتعاشی: سینوسی، تصادفی، شوک

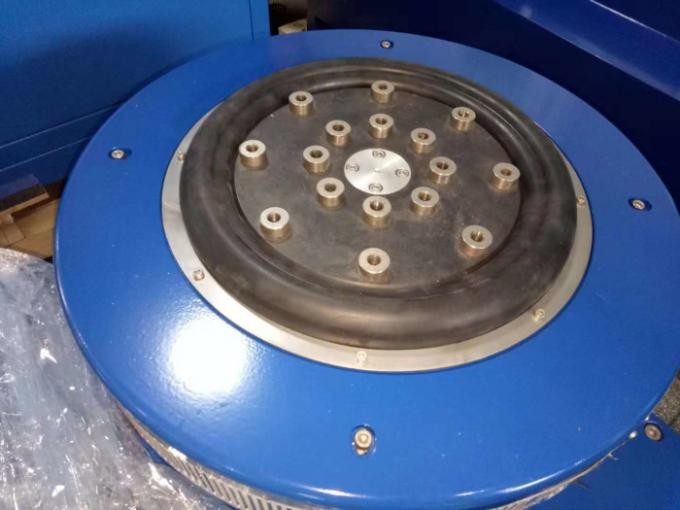

(13) قطر سیم پیچ متحرک: Φ230 میلی متر
(14) ابعاد سیستم لرزش (mm): W850xH750xD550mm
(15) وزن سیستم لرزش: 590 کیلوگرم

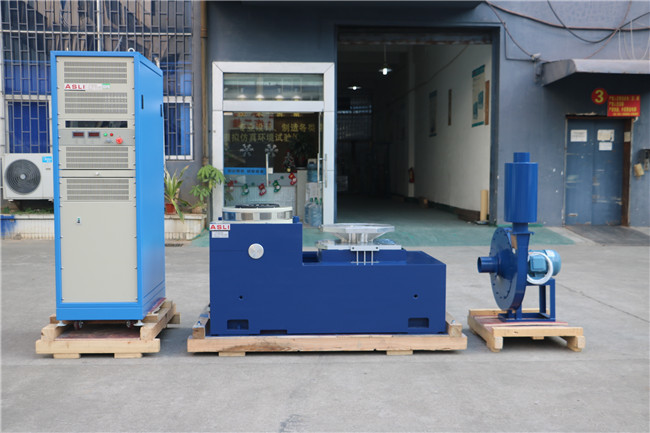

2-2 جزئیات اجزای ارتعاشی
(1) مولد ارتعاش 1 مجموعه
(2) کنترل ارتعاش 1 مجموعه
(3) مجموعه 1 اتاق اتصال ارتباطات
(4) DA-6 Power Amplifier 1 set
(5) قدرت تحریک 1 عدد
(7) مجموعه نرم افزار درایور 1
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
پارامترهای فنی:
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی دارای رتبه (N) | نیروی تصادفی رتبهبندی شده (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (pp)mm | حداکثر بارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
