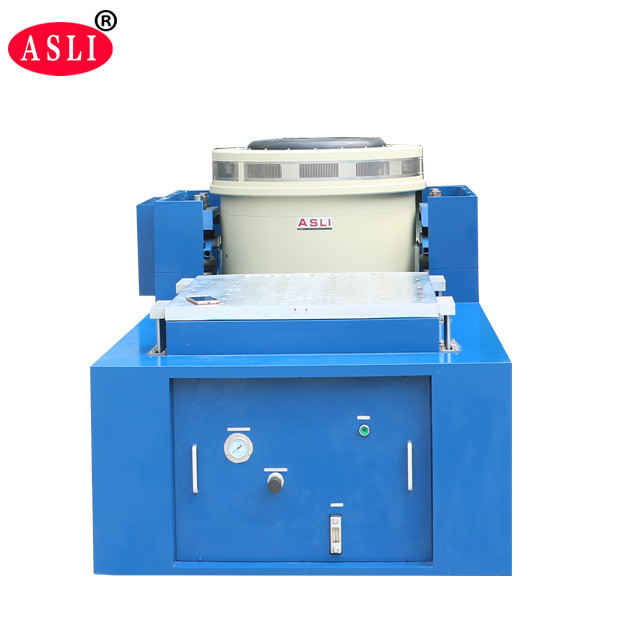

تستر ارتعاش با فرکانس بالا سه محوره ASTM ISO / میز تست ارتعاش X+Y+Z
تقویت کننده توان سوئیچینگ دیجیتال
این سیستم از یک تقویت کننده توان دیجیتال با مدولاسیون پهنای پالس سینوسی استفاده می کند. اصل کار به این صورت است: با استفاده از قابلیت سوئیچینگ با فرکانس بالای IGBT FET، سیگنال ولتاژ پایین ورودی توسط کنترلر توسط مدار دیجیتال تقویت شده و به سیگنال اصلی بازگردانده می شود و سپس به سیم پیچ متحرک میز لرزاننده خروجی داده می شود تا ارتعاش الکتریکی را تقویت کند. حرکت تایوان.
اجزای اصلی تقویت کننده توان ولتاژ بالا هوشمند عبارتند از: کنترل جلو، ماژول تقویت کننده توان، مدار حفاظت، بخش منبع تغذیه و کابینت برق. این سیستم از فرم خروجی ولتاژ بالا و جریان کم استفاده می کند که تلفات توان در حین انتقال را کاهش می دهد و به تطبیق امپدانس موثر و منطقی دست می یابد.
| رانش سینوسی | 300 کیلوگرم نیرو |
| رانش تصادفی | 300 کیلوگرم نیرو rms |
| رانش ضربه ای | 600 کیلوگرم نیرو |
| محدوده فرکانس | 5~2800 هرتز |
| جابجایی پیوسته | 25.4 میلی متر |
| حداکثر سرعت | 1.8 متر بر ثانیه |
| تقویت کننده توان سوئیچینگ | |
| خروجی تقویت کننده | 3.5 کیلو ولت آمپر |
| نسبت سیگنال به نویز | >65 دسی بل |
| بهره IF | ≥80 |
| اعوجاج هارمونیک کل(در خروجی نامی) | کمتر از 0.5٪ زمانی که DC (0.1 هرتز) تا 500 هرتز باشد. کمتر از 1.0٪ زمانی که 500 هرتز تا 5000 هرتز باشد |
| تقویت کننده توانپاسخ فرکانسی | DC (0.1 هرتز) تا 4500 هرتز: ±3 دسی بل; |
| میانگین زمان بینخرابی (MTBF) | >35000 ساعت |

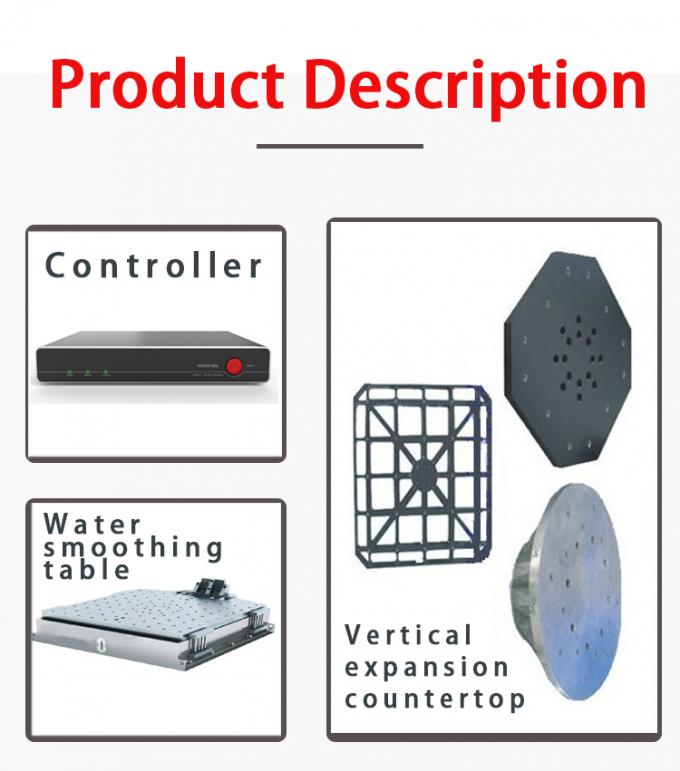

| میز گسترش عمودی | |
| اندازه میز | 600 میلی متر × 600 میلی متر |
| محدوده بالاییفرکانس نامی | سینوسی 2200 هرتز، تصادفی 3500 هرتز |
| وزنه تعادل | 30 کیلوگرم |
| جنس میز | آلیاژ آلومینیوم |
| کنترلر ارتعاش | |
| سیستم عامل | ویندوز 7 |
| رابط کاربری | رابط چینی و انگلیسی |
| عملکرد نرم افزار | سینوسی، تصادفی، ضربه کلاسیک، جستجوی رزونانس و مقیم |
