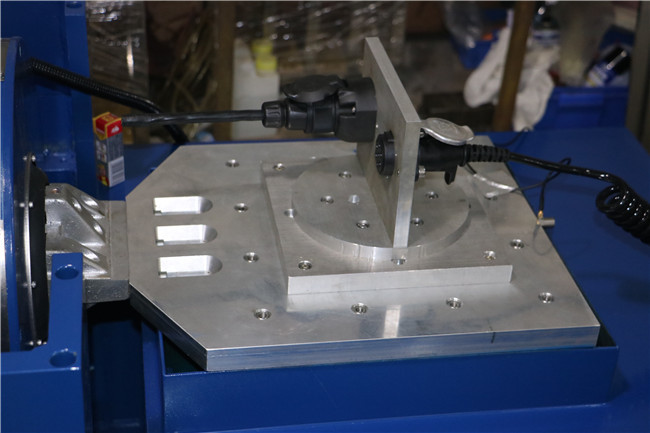

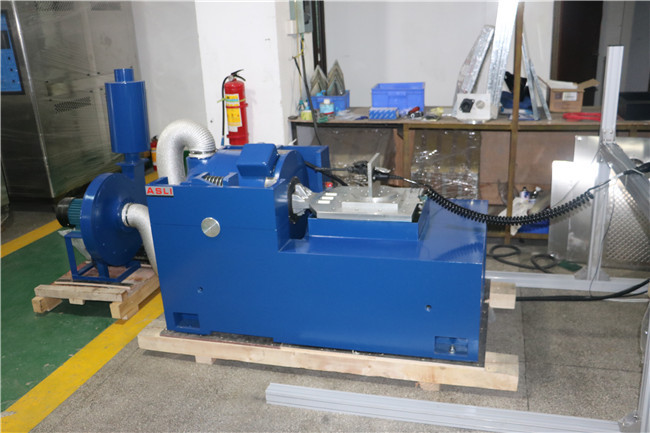

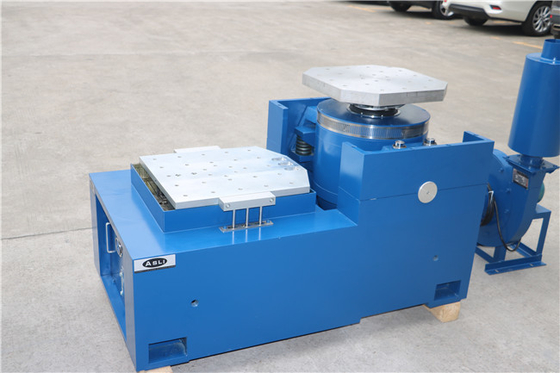

تجهیزات آزمایشگاهی سیستم تست ارتعاش طراحی بسته بندی را با جدول لغزش بهبود می بخشد
تقویت کننده برق سوئیچینگ دیجیتال
این سیستم از یک تقویت کننده قدرت دیجیتال با مدولاسیون عرض پالس سینوسی استفاده می کند. اصل کار این است: با استفاده از قابلیت سوئیچینگ فرکانس بالا IGBT FET، سیگنال ورودی ولتاژ پایین توسط کنترلر توسط مدار دیجیتال تقویت می شود و به سیگنال اصلی بازگردانده می شود و سپس برای تقویت ارتعاش الکتریکی به سیم پیچ متحرک میز ویبره خروجی می شود. جنبش تایوان
اجزای اصلی تقویت کننده برق ولتاژ بالا هوشمند عبارتند از: کنترل جلو، ماژول تقویت کننده قدرت، مدار حفاظتی، قسمت منبع تغذیه و کابینت برق. این سیستم فرم خروجی جریان ولتاژ بالا و جریان کوچک را اتخاذ می کند که باعث کاهش تلفات توان در حین انتقال می شود و تطابق امپدانس موثر و معقولی را به دست می آورد.
| رانش سینوسی | 300 کیلوگرم |
| رانش تصادفی | 300kgf rms |
| رانش ضربه ای | 600 کیلوگرم |
| محدوده فرکانس | 5 ~ 2800 هرتز |
| جابجایی مداوم | 25.4 میلی متر |
| حداکثر سرعت | 1.8 متر بر ثانیه |
| تقویت کننده برق سوئیچینگ | |
| خروجی آمپلی فایر | 3.5 کیلو ولت آمپر |
| نسبت سیگنال به نویز | > 65 دسی بل |
| IF سود | ≥80 |
| اعوجاج هارمونیک کامل(در خروجی نامی) | کمتر از 0.5٪ وقتی DC (0.1Hz) تا 500Hz؛ کمتر از 1.0٪ از 500 هرتز تا 5000 هرتز |
| تقویت کننده قدرتپاسخ فرکانسی | DC (0.1 هرتز) تا 4500 هرتز: ± 3dB; |
| میانگین زمان بینشکست (MTBF) | بیش از 35000 ساعت |

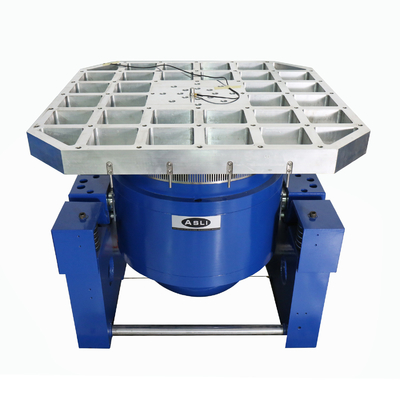

| میز انبساط عمودی | |
| اندازه میز | 600mm×600mm |
| حد بالایی باز استفرکانس رتبه بندی | سینوسی 2200 هرتز، تصادفی 3500 هرتز |
| وزنه گیر | 30 کیلوگرم |
| مواد میز | آلیاژ آلومینیوم |
| کنترل کننده لرزش | |
| سیستم عامل | W10 |
| رابط عملیات | رابط چینی و انگلیسی |
| عملکرد نرم افزار | سینوسی، تصادفی، شوک کلاسیک، جستجوی رزونانس و ساکن |
