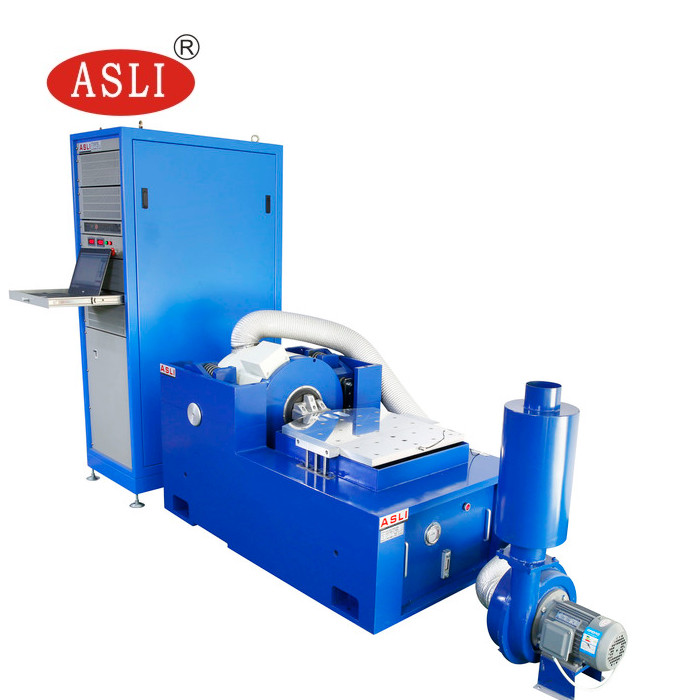

180 کیلوگرم در حال بارگیری جدول ارتعاشی 3 محوره ، دستگاه تستر ارتعاش 600 کیلوگرم
Product Details
| نیروی ارتعاش: | 6000N | جهت ارتعاش: | 3 محور |
|---|---|---|---|
| وزن سیم پیچ متحرک: | 6.5 کیلوگرم | جابجایی: | 25 میلی متر |
| حداکثر شتاب: | 100 گرم | برنامه: | جزء کوچک |
| برجسته کردن |
180 کیلوگرم بارگذاری 3 محور میز لرزش,600 کیلوگرم f 3 میز لرزش,600 کیلوگرم f دستگاه تست ارتعاش |
||
Product Description
میز تست لرزش 3 محوره فرکانس توان - یک راه حل تست لرزش با کارایی بالا که برای ارزیابی قطعات کوچک طراحی شده است. این سیستم شبیه سازی دقیق و قابل اعتماد لرزش را در طیف وسیعی از فرکانس ها ارائه می دهد و آن را برای تضمین کیفیت، توسعه محصول و تست قابلیت اطمینان در محیط های صنعتی و تولیدی ایده آل می کند.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- سیستم تعلیق مستحکم و هدایت حرکت خطی - ظرفیت حمل بالا، عملکردهای هدایت عالی و پایداری بالا.
- کیسه هوای مرکز بار با سفتی استاتیکی بالا و سفتی دینامیکی پایین - ظرفیت حمل بالا و عملکرد عالی در تغییر دامنه.
- سوئیچینگ توان با راندمان بالا کلاس D، جریان پیک 3 سیگما، مصرف برق کم و حداقل اعوجاج هارمونیک.
- تشخیص خودکار سریع با قفل ایمنی - ایمنی و قابلیت اطمینان بالا.
- دستگاه ایزولاسیون ضربه کیسه هوا برای سکوی لرزش - بدون نیاز به فونداسیون اضافی، بازتولید کامل موج لرزشی و کاهش انتقال لرزش.

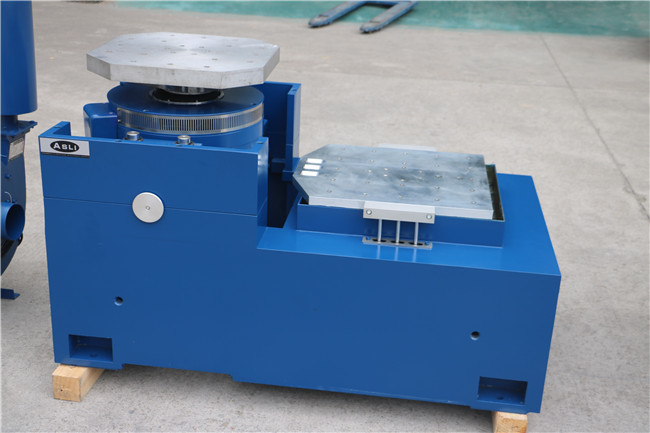

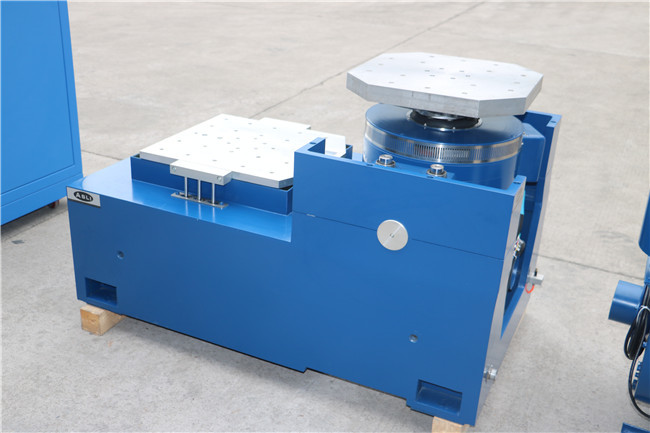

- سکوی انبساط افقی و عمودی برای کاربردهای مختلف موجود است.
- عملکرد ساده کنترلر.
| مدل | اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
اصل کار تحریک کننده لرزش الکترومغناطیسی شبیه به بلندگو است، که در آن یک هادی الکتریکی توسط نیروی الکترومغناطیسی در میدان مغناطیسی حرکت می کند. نیروی شتاب دهنده قطعه متحرک توسط تعادل بین جریان محرک و شار مغناطیسی تولید می شود. بنابراین، با کنترل جریان محرک، می توان مولد لرزش را کنترل کرد.
حداکثر سطح شتاب تحریک کننده لرزش الکترومغناطیسی توسط حداکثر جریان و بار تعیین می شود. در فرکانس پایین، جابجایی قطعه متحرک محدود می شود به طوری که شتاب به سطح بالایی نمی رسد. فرکانس تشدید عنصر متحرک بالاتر از حد بالایی محدوده فرکانس تنظیم می شود.
عملکرد مولد لرزش را می توان با نموداری که حداکثر شتاب را در فرکانس های مختلف نشان می دهد، منعکس کرد. با استفاده از نمودار لگاریتمی-لگاریتمی، محدودیت جابجایی را می توان با یک خط مستقیم با شیب 6 دسی بل بر اکتاو بیان کرد.
