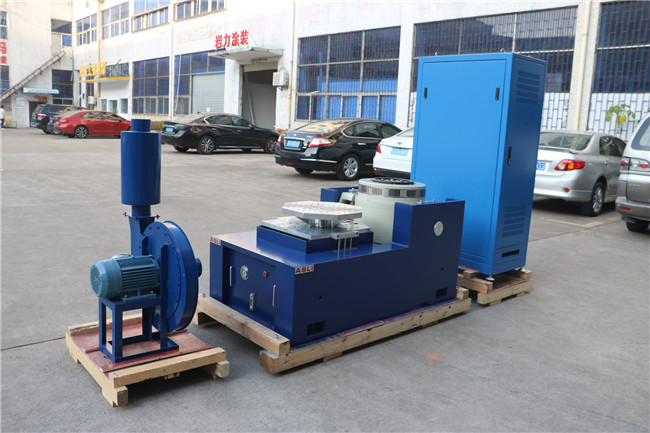

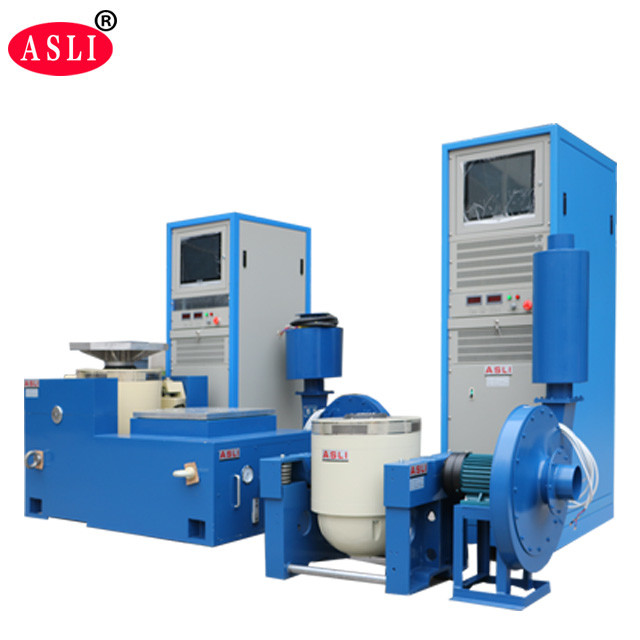

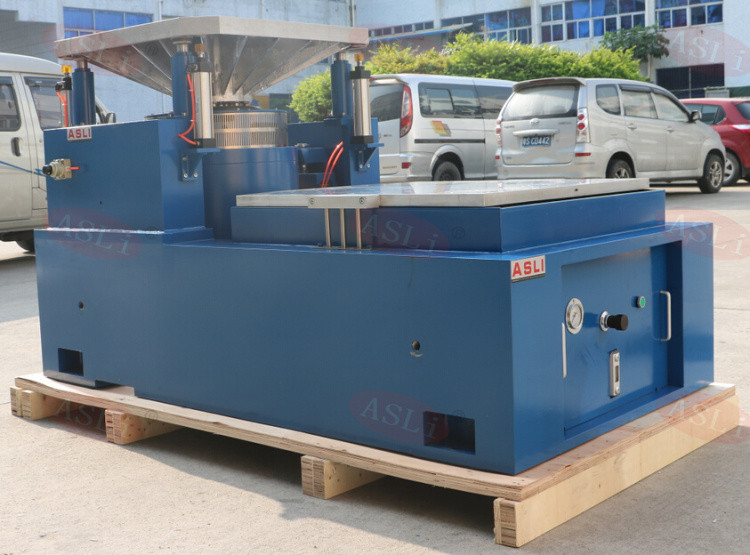

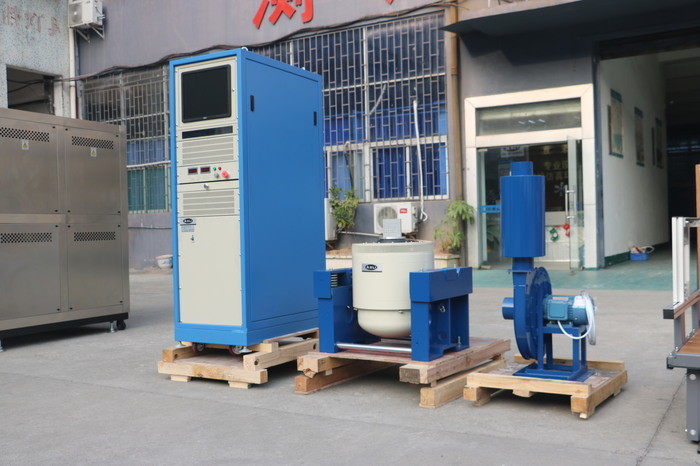

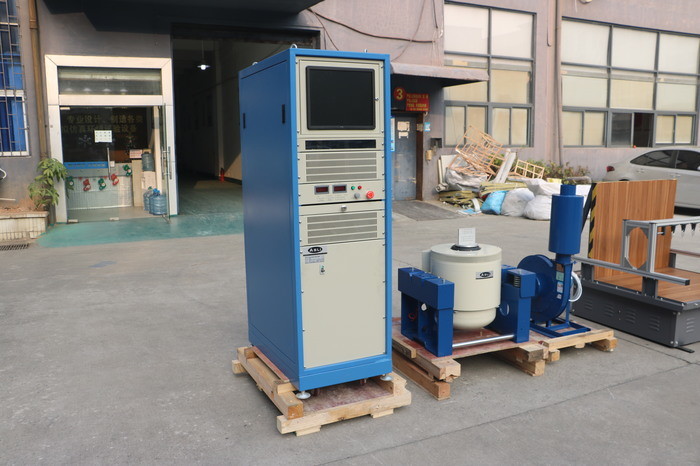

دستگاه آزمایش لرزش 51 میلی متری برای دستگاه های مکانیکی
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentدستگاه ساده برای استفاده می تواند طیف گسترده ای از آزمایش لرزش را مطابق با مشخصات دولت، صنعت و شرکت انجام دهد.
1یک ساختار ترکیبی از اتاق آزمایش و سیستم خنک کننده با طراحی جمع و جور و ظریف؛ کنسول مستقل
2برای کار آسان؛ واحد اصلی کمپرسور خنک کننده و لوازم جانبی اصلی آن از خارج از کشور وارد شده است
3. کنترل کننده صفحه لمسی رنگی وارد شده LCD قادر به کنترل اتومبیل برنامه های رطوبت درجه حرارت
4. با رابط R232 مخابرات. برای پاسخگویی به خواسته های منحصر به فرد مشتری، کاربران می توانند از مدل های مختلف از بنک آزمایش لرزش را انتخاب کنید تا اطمینان حاصل شود که علاوه بر خنک خوب
5. سیستم مهر و موم گرما و هوا، این بنچ لرزش نیز دارای اثر قابل توجهی از لرزش مکانیکی
تجهیزات آزمایش قابلیت اطمینان، لرزش ضربه
پارامترهای فنی:
| مدل | THV-408 ((A~F) |
| ابعاد داخلی | W600 × H850 × D800 ((ملی متر) |
| ابعاد بیرونی | W850 × H1950 × D2100 ((ملی متر) |
| محدوده دما | دمای پایین: ((A:25oC؛ B:0oC؛ C:-20oC ؛ D: -40oC؛ E: -60oC؛ F: -70oC) دمای بالا:100 درجه سانتیگراد ((150 درجه سانتیگراد) |
| محدوده رطوبت | 20٪ ~ 98٪ R.H. ((10٪ - 98٪ R.H. / 5٪ - 98٪ R.H. یک شرایط اختیاری خاص است، نیاز به Dehumidifier) |
|
دقت تحلیلی توزیع درجه حرارت و رطوبت |
0.1°C؛ 0.1% R.H/±2.0°C؛ ±3.0% R.H. |
|
دقت کنترل از دمای و رطوبت |
±0.5°C؛ ±2.5% R.H |
|
درجه حرارت بالا رفتن / پایین آمدن سرعت |
افزایش دمای حدود 0.1 تا 3.0 درجه سانتیگراد در دقیقه و کاهش دمای حدود 0.1 تا 1.5 درجه سانتیگراد در دقیقه (سرعت کاهش حداقل.1.5°C/دقیقه یک شرایط اختیاری خاص است) |
|
امور داخلی و مواد خارجی |
مواد جعبه داخلی از فولاد ضد زنگ SUS 304# است، جعبه بیرونی از فولاد ضد زنگ یا فولادی که با رنگ پوشیده شده است. |
| مواد عایق | مواد عایق ضد دمای بالا، چگالی بالا، فورمات کلر، فوم استیل استوم |
| سیستم خنک کننده | خنک کننده باد یا خنک کننده آب/کمپرسور تک بخش ((-40oC، کمپرسور دو بخش -70oC) |
| دستگاه های محافظ |
سوئیچ بدون فیوز، سوئیچ حفاظت از بیش از حد برای کمپرسور،سیال خنک کننده ولتاژ بالا و پایین سوئیچ حفاظت، سوئیچ حفاظت از رطوبت بیش از حد و بیش از حد درجه حرارت، فیوز ها، سیستم هشدار خطا، حفاظت از هشدار ذخیره سازی کوتاه مدت آب |
| لوازم جانبی اختیاری | درب داخلی با سوراخ کار (اختیاری) ، ضبط کننده (اختیاری) ، پاک کننده آب، خیس کننده رطوبت |
|
ارتعاش تجهیزات آزمایش |
انتخاب مناسب لرزش بنک آزمون با توجه به شرایط آزمون مشتری، پارامترهای فنی لطفاً الکتروديناميك بگيرين |
| قدرت | AC380V 3 جمله 5 خط، 50/60HZ |
| نام | میز لرزش بسته بندی/بررسي کننده جدول لرزش قطعات خودرو | ||||||||
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی ((m/s) | جابجایی نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد کویل متحرک (ملی متر) |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
