380 ولت 2000 کیلوگرم.F نیمکت تست ارتعاش الکترودینامیکی با خنک شدن هوا
Product Details
| نیروی سینوسی: | 20000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی و افقی | شتاب: | 100 گرم |
| فرکانس: | 3 تا 3000 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 51 میلی متر | ||
| برجسته کردن |
بنک آزمایش ارتعاش الکترودینامیک 380V,2000kg.F بنک آزمایش ارتعاش,بنک آزمایش ارتعاش خنک هوا,air cooled vibration test bench |
||
Product Description

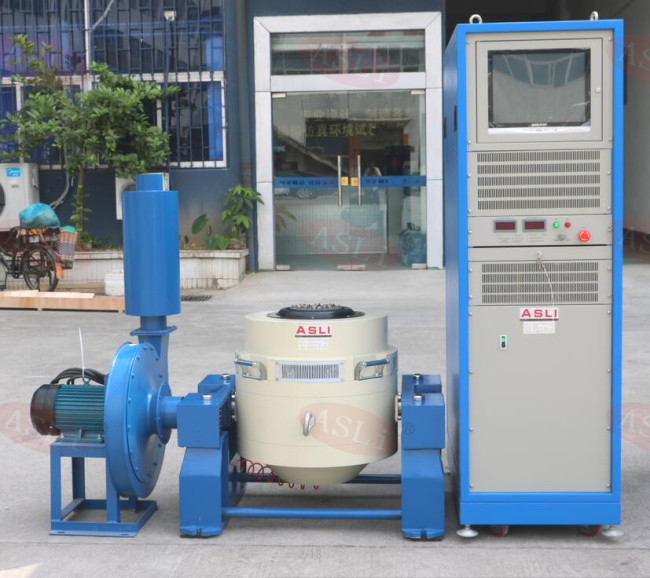

دستگاه تست ارتعاش الکترودینامیک 380 ولت 2000 کیلوگرم نیرو با خنک کننده هوا یک سیستم لرزاننده الکترودینامیک با شتاب بالا است که برای تست قابلیت اطمینان محصول مهندسی شده است. ما به عنوان تولید کننده دستگاه های تست ارتعاش فرکانس بالا الکترودینامیک و دستگاه های تست خستگی ارتعاش فرکانس بالا، از فناوری های پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه های عمل اسکلت خود تولید، پشتیبانی هوابرد، بلبرینگ های غلتکی با راهنمای خطی و ایزولاسیون ترونیون استفاده می کنیم. این سیستم ها تست های ارتعاش سینوسی سه محوره X، Y و Z، تست های ارتعاش تصادفی پهن باند و تست های پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندان اره ای) و همچنین تست طیف پاسخ ضربه را انجام می دهند.
این سیستم های تست ارتعاش به طور گسترده در صنایع پرتقاضا از جمله دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی استفاده می شوند.
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس رزونانس محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت دار وارداتی، که ظرفیت بارگذاری خارج از مرکز عالی را فراهم می کند.
- پایه ایزولاسیون ترونیون اختصاصی برای استفاده هورمونی، با نصب آسان و متحرک.
- سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کننده را بهبود می بخشد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با بادکنک کوچک، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- در یک میز بارگذاری کوچک، شتاب و فرکانس کاری بالاتری تحقق می یابد که ظرفیت بارگذاری و عملکرد کل میز دستگاه را بهبود می بخشد.

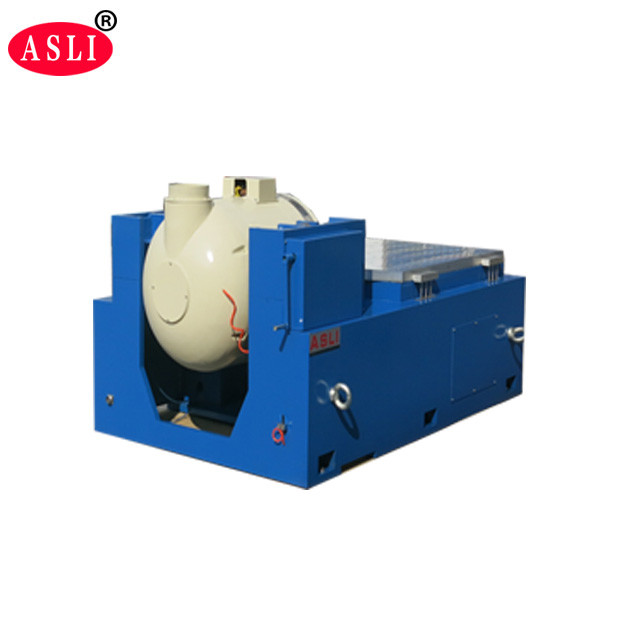

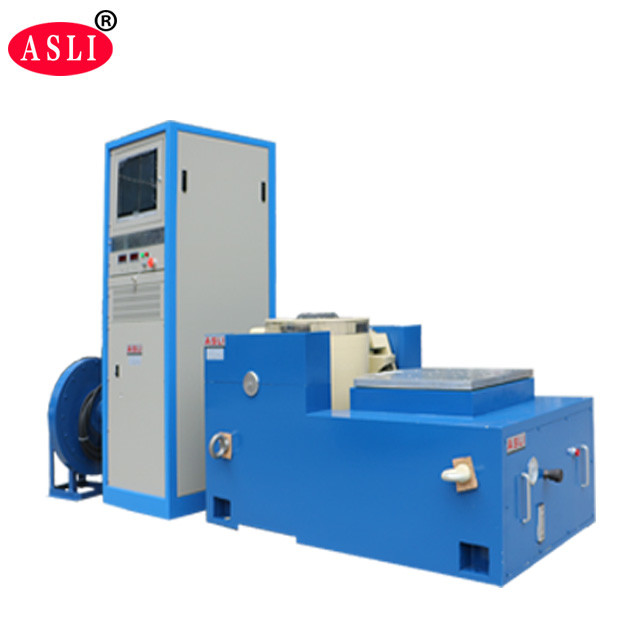

- میز افقی و میز ارتعاش از نوع یکپارچه با ساختار کامل هستند و نصب و تنظیم را آسان می کنند.
- ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری جانبی.
- پمپ روغن داخلی با ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
پایه عمودی توسعه یافته VT و گیره های مشخص شده با دقت محاسبه شده و با ظرافت طراحی شده اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار برتر به دست می آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
در صورت داشتن هرگونه سوال در مورد دستگاه تست خستگی ارتعاش تست مکانیکی فرکانس بالا الکترودینامیک, لطفا با ما تماس بگیرید.
