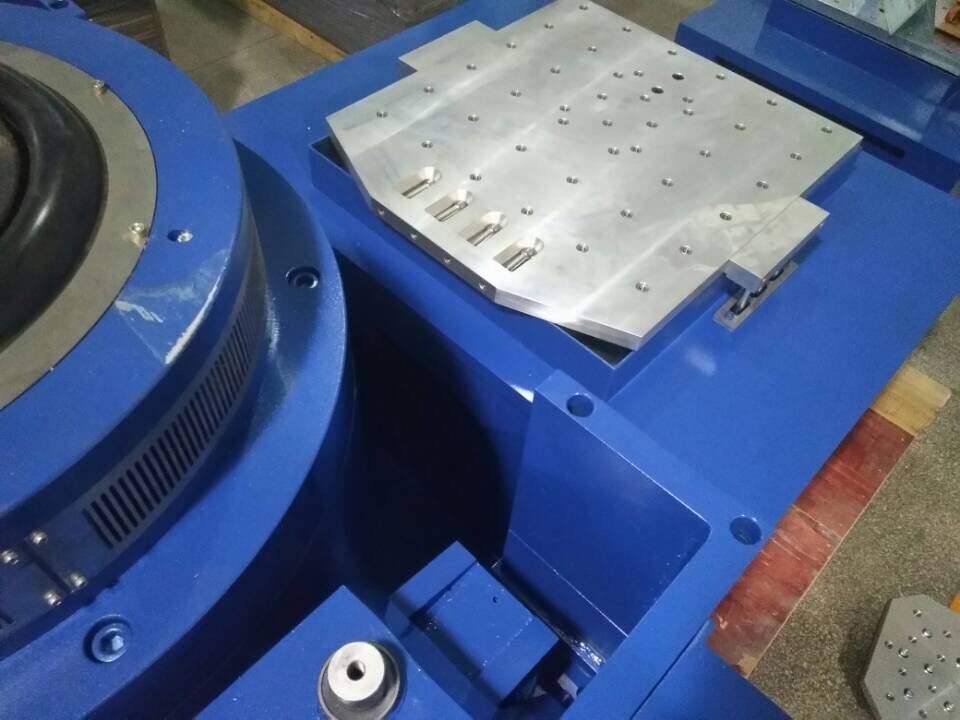

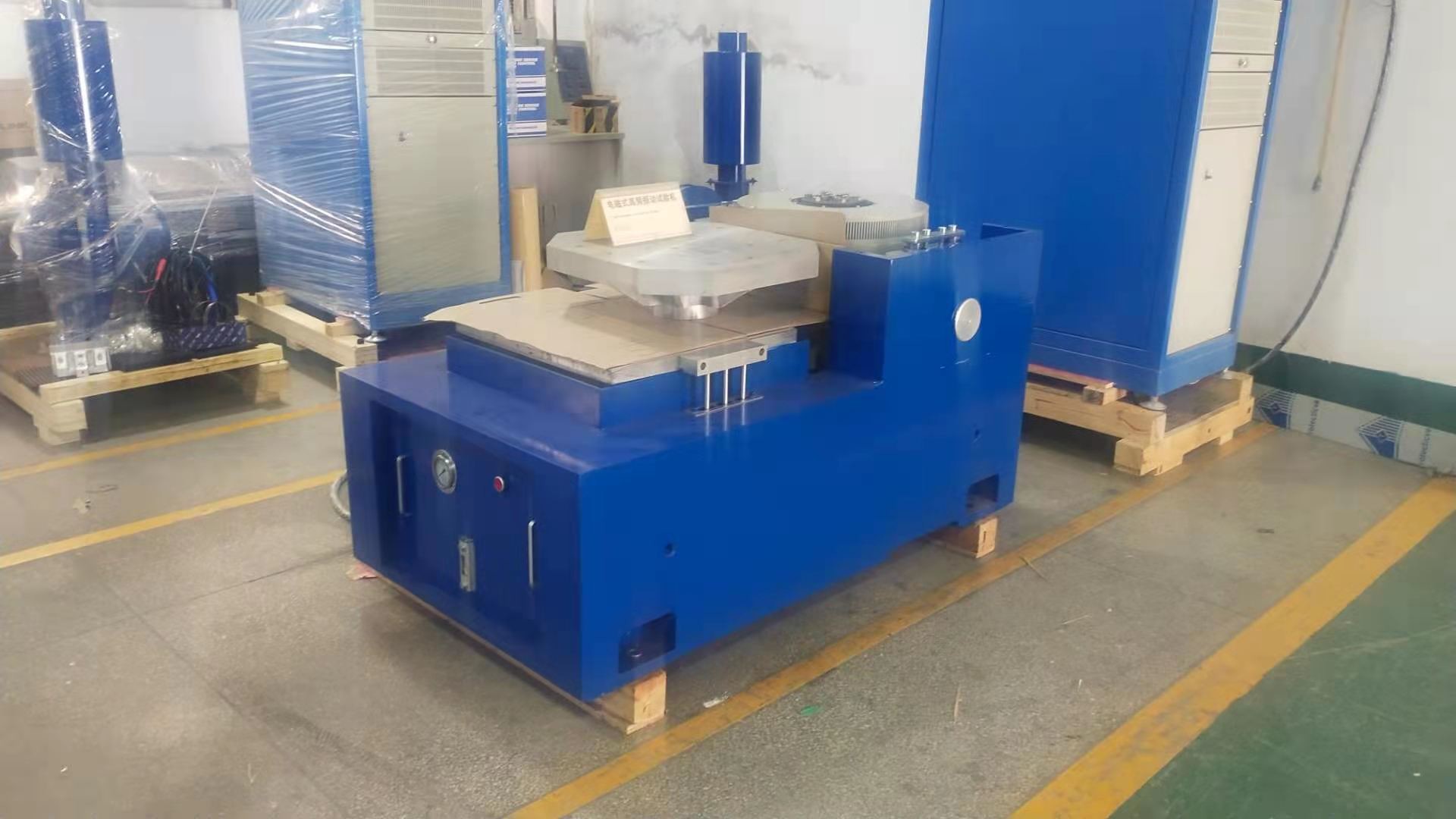

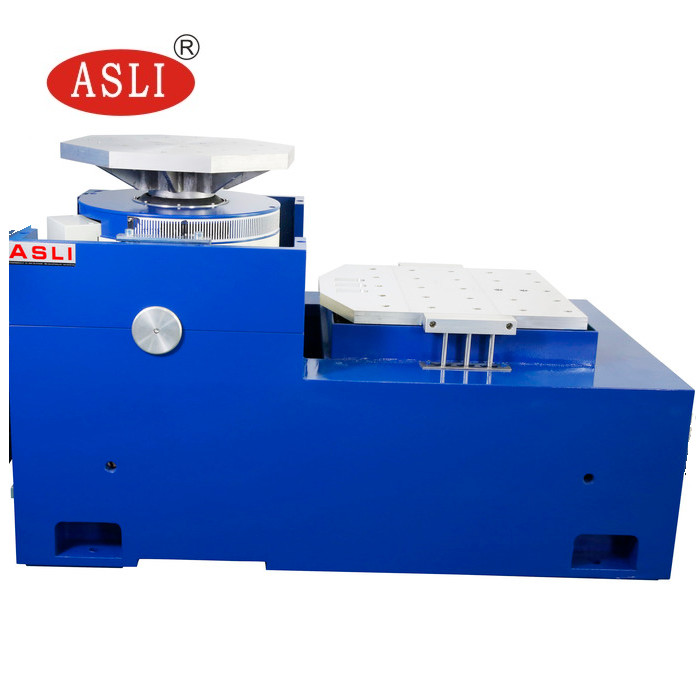

تستر ارتعاش الکترومغناطیسی عمودی و افقی با میز آلیاژ آلومینیوم
تستر ارتعاش الکترومغناطیسی کاملاً مطابق با طراحی استاندارد آزمایش باتری، شبیهسازی، تحت شرایط خاص آزمایش ارتعاش باتری، باتری یا بسته باتری روی میز ارتعاش ثابت میشود، با توجه به فرکانس، شتاب و جابجایی مشخص شده در امتداد نمونه باتری ارتعاش سه جهت عمود بر هم باتری اندازهگیری شده نباید نشت کند، دلسرد نشود، شکسته نشود، آتش و انفجاری نداشته باشد.
پارامترهای فنی:
| مدل |
سینوسی نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (متر بر مجذور ثانیه)سرعت نامی (متر بر ثانیه) | جابجایی نامی |
(p-p) میلیمتر حداکثر بار (کیلوگرم) |
سیم پیچ متحرک (کیلوگرم) | ابعاد |
سیم پیچ متحرک (میلیمتر) ES-3 |
| 3000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | تقویت کننده قدرت |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | تقویت کننده قدرت |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | تقویت کننده قدرت |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | تقویت کننده قدرت |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | تقویت کننده قدرت |
| خروجی تقویت کننده | |
| 30 کیلو ولت آمپر | SNR |
| >65 دسی بل | ولتاژ خروجی نامی |
| 120 ولت RMS | ابعاد (طول×عرض×ارتفاع، بدون بستهبندی) |
| 800x900x2,100 میلیمتر | دمنده |
| حجم هوا | |
| 0.46 متر مکعب بر ثانیه | توان |
| 7.5 کیلووات | قطر مجرای هوا |
| 200 میلیمتر | فشار هوا |
| 8.8 کیلو پاسکال | نصب |
| قابلیت اتصال به سقف (تا دو خم 90 درجه)، حداکثر 20 فوت اجرا | ویژگیهای لرزاننده ارتعاش: |
1. اسکلت دایرهای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. یاتاقانهای غلتکی میله راکر مستقیم و جهتگیری بدنه کامپوزیت وارداتی، ظرفیت بار خارج از مرکز.
4. فونداسیون جداسازی ترانیون اختصاص داده شده به استفاده از هورمون، نصب راحتی.
5. فناوری پیشرفته در اطراف سیستم برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی مجرای جدید و افزایش اثر خنککننده.
7. سفتی استاتیکی، سفتی دینامیکی بلون کوچک یاتاقان، افزایش ظرفیت میز ارتعاش، بهبود عملکرد فرکانس پایین.
