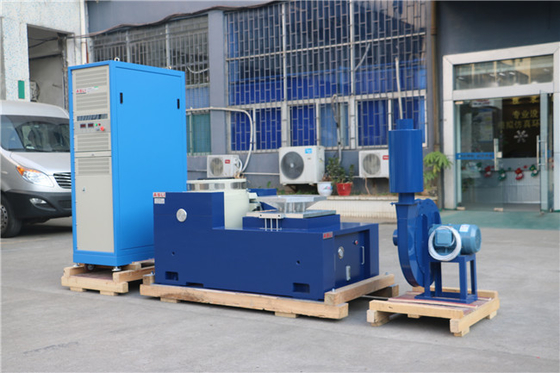

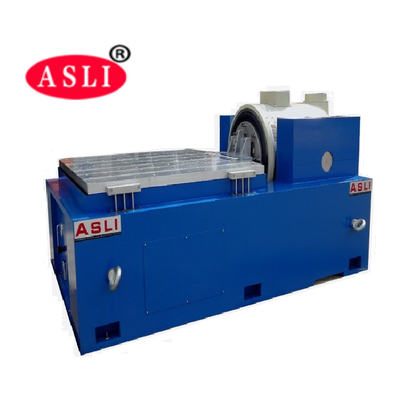

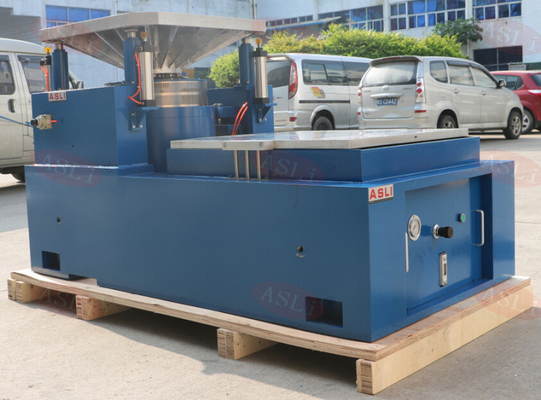

تجهیزات تست ارتعاش با نیروی 20KN خنک‌شونده با هوا با میز لغزشی افقی
ژنراتور ارتعاش الکترومغناطیسی عمودی و افقی با فرکانس بالا برای نیمه‌رساناها برای ارزیابی فرکانس‌های رزونانس طراحی محصول و بسته‌بندی و شبیه‌سازی ارتعاش تصادفی که در توزیع یا در محیط استفاده رخ می‌دهد، استفاده می‌شود. دستگاه‌ها ساده برای استفاده هستند و می‌توانند طیف گسترده‌ای از تست‌های ارتعاش را مطابق با مشخصات دولتی، صنعتی و شرکتی انجام دهند.
1. ساختار ترکیبی از محفظه تست و سیستم تبرید که دارای طراحی فشرده و زیبا است. کنسول مستقل
2. برای سهولت در کار؛ واحد کمپرسور تبرید اصلی و لوازم جانبی اصلی آن از خارج از کشور وارد شده است
3. کنترل‌کننده صفحه نمایش لمسی رنگی LCD وارداتی قادر به کنترل خودکار برنامه‌های دما و رطوبت است؛
4. با رابط ارتباطی R232. برای پاسخگویی به نیازهای منحصر به فرد مشتری، کاربران ممکن است از مدل‌های مختلف میز تست ارتعاش انتخاب کنند تا اطمینان حاصل شود که علاوه بر خنک‌کنندگی خوب
5. سیستم آب‌بندی حرارتی و هوایی، این میز ارتعاش همچنین دارای اثر قابل توجهی از ارتعاش مکانیکی خواهد بود
تجهیزات تست قابلیت اطمینان، ارتعاش ضربه‌ای
پارامترهای فنی:
| نیروی سینوسی نامی (N) | THV-408(A~F) |
| ابعاد داخلی | W600×H850×D800(mm) |
| ابعاد خارجی | W850×H1950×D2100(mm) |
| محدوده دما | دمای پایین:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) دمای بالا: 100ºC(150ºC) |
| محدوده رطوبت | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. یک شرط اختیاری ویژه است، نیاز به رطوبت‌گیر دارد) |
|
دقت تحلیلی / توزیع دما و رطوبت |
0.1ºC; 0.1% R.H/±2.0ºC; ±3.0% R.H. |
|
دقت کنترل دما و رطوبت |
±0.5ºC; ±2.5% R.H. |
|
دما افزایش/کاهش سرعت |
افزایش دما تقریباً 0.1~3.0ºC/min / کاهش دما تقریباً 0.1~1.5ºC/min; (سرعت کاهش حداقل 1.5ºC/min یک شرط اختیاری ویژه است) |
|
داخلی و مواد خارجی |
جنس جعبه داخلی فولاد ضد زنگ SUS 304# است، جنس جعبه بیرونی فولاد ضد زنگ یا فولاد نورد سرد SEE با پوشش رنگ است. |
| مواد عایق | مقاوم در برابر دمای بالا، چگالی بالا، فرمت کلر، مواد عایق فوم اتیل استات |
| سیستم خنک‌کننده | خنک‌کننده با باد یا خنک‌کننده با آب/کمپرسور تک مرحله‌ای (-40ºC، کمپرسور دو مرحله‌ای -70ºC) |
| دستگاه‌های حفاظتی |
کلید بدون فیوز، کلید حفاظت از اضافه بار برای کمپرسور، خنک‌کننده ولتاژ بالا و پایین کلید حفاظت، کلید حفاظت از رطوبت بیش از حد و دمای بیش از حد، فیوزها، سیستم هشدار خطا، حفاظت هشدار ذخیره‌سازی کمبود آب |
| لوازم جانبی اختیاری | درب داخلی با سوراخ عملیاتی (اختیاری)، ضبط‌کننده (اختیاری)، تصفیه‌کننده آب، رطوبت‌گیر |
|
ارتعاش تجهیزات تست |
میز تست ارتعاش مناسب را با توجه به شرایط تست مشتری انتخاب کنید، پارامترهای فنی لطفاً پارامترهای تست‌کننده ارتعاش نوع الکترودینامیک را در این کاتالوگ برای مرجع در نظر بگیرید |
| AC380V 3 فاز 5 خط، 50/60HZ | نام |
| میز ارتعاش بسته‌بندی/تستر میز ارتعاش برای قطعات خودرو | مدل | ||||||||
| نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p)mm | حداکثر بار (Kg) | سیم‌پیچ متحرک (Kg) | ابعاد سیم‌پیچ متحرک (mm) | ES-6 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | 1. اسکلت دایره‌ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر. |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | 1. اسکلت دایره‌ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر. |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. اسکلت دایره‌ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر. |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. اسکلت دایره‌ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر. |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | 1. اسکلت دایره‌ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر. |
