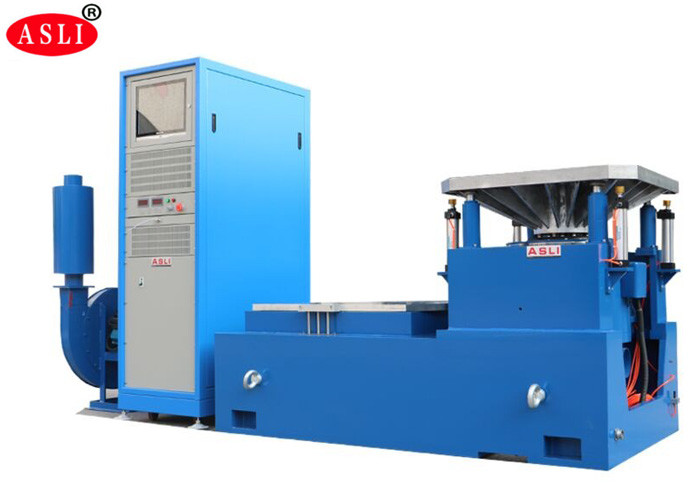

دستگاه تست ارتعاش فرکانس بالا لرزاننده ارتعاشی الکترودینامیک
برای سیستم تست ارتعاش، لطفاً موارد زیر را آماده کرده و استعلام خود را ارسال نمایید، ما به شما در پیشنهاد مدل مناسب کمک خواهیم کرد
توضیحات نمونه آزمون
جرم نمونه آزمون
ابعاد نمونه آزمون
پروفایل آزمون در صورت وجود
حداکثر شتاب آزمون
آزمون در جهت X، Y، Z یا فقط جهت Z
مشخصات مدل در صفحه نمایش
| مشخصات سیستم | |||
| مدل سیستم: | ES- 20 | ||
| محدوده فرکانس: | 3~3500 | ||
| نیروی نامی | سینوسی N | 20000 | |
| تصادفی N | 20000 | ||
| شوک N | 40000 | ||
| حداکثر شتاب | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک (m/s2) | 2000 | ||
| حداکثر سرعت | سینوسی (m/s2) | 1.8 | |
| شوک (m/s2) | 1.8 | ||
| حداکثر جابجایی | حداکثر کورس حرکتی میلیمتر (p-p) |
51 | |
| سیمپیچ متحرک | 30 کیلوگرم | ||
| ابعاد سیمپیچ متحرک | قطر 320 میلیمتر | ||
| حداکثر بار: | 300 کیلوگرم | ||
سایر گزینههای موجود لرزاننده ارتعاش
| مدل |
سینوسی نامی نیرو (نیوتن) |
تصادفی نامی نیرو (نیوتن) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (p-p) میلیمتر |
حداکثر بارگذاری (کیلوگرم) | سیمپیچ متحرک (کیلوگرم) |
ابعاد سیمپیچ متحرک (میلیمتر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
نمونه ارتعاش برای آزمون تصادفی
ویژگیها:
1. اسکلت دایره دینامیکی با طراحی عالی، با فرکانس تشدید محوری مرتبه بالاتر.
2. مدار دو مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
3. یاتاقانهای غلتکی میله اهرمی مستقیم و هدایت سختی بدنه کامپوزیتی وارداتی، ظرفیت بار خارج از مرکز.
4. فونداسیون ایزولاسیون ترانیون اختصاصی، سهولت در نصب و جابجایی.
5. فناوری پیشرفته حرکت در سیستم برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی جدید مجرا و افزایش اثر خنککنندگی.
7. سختی استاتیکی، سختی دینامیکی بالشتک هوای یاتاقان، افزایش ظرفیت میز ارتعاش، بهبود عملکرد در فرکانس پایین.پارامترهای فنی میز ارتعاش افقی (آزمون محورهای X، Y)
پارامترهای فنی میز ارتعاش عمودی (آزمون محور Z):

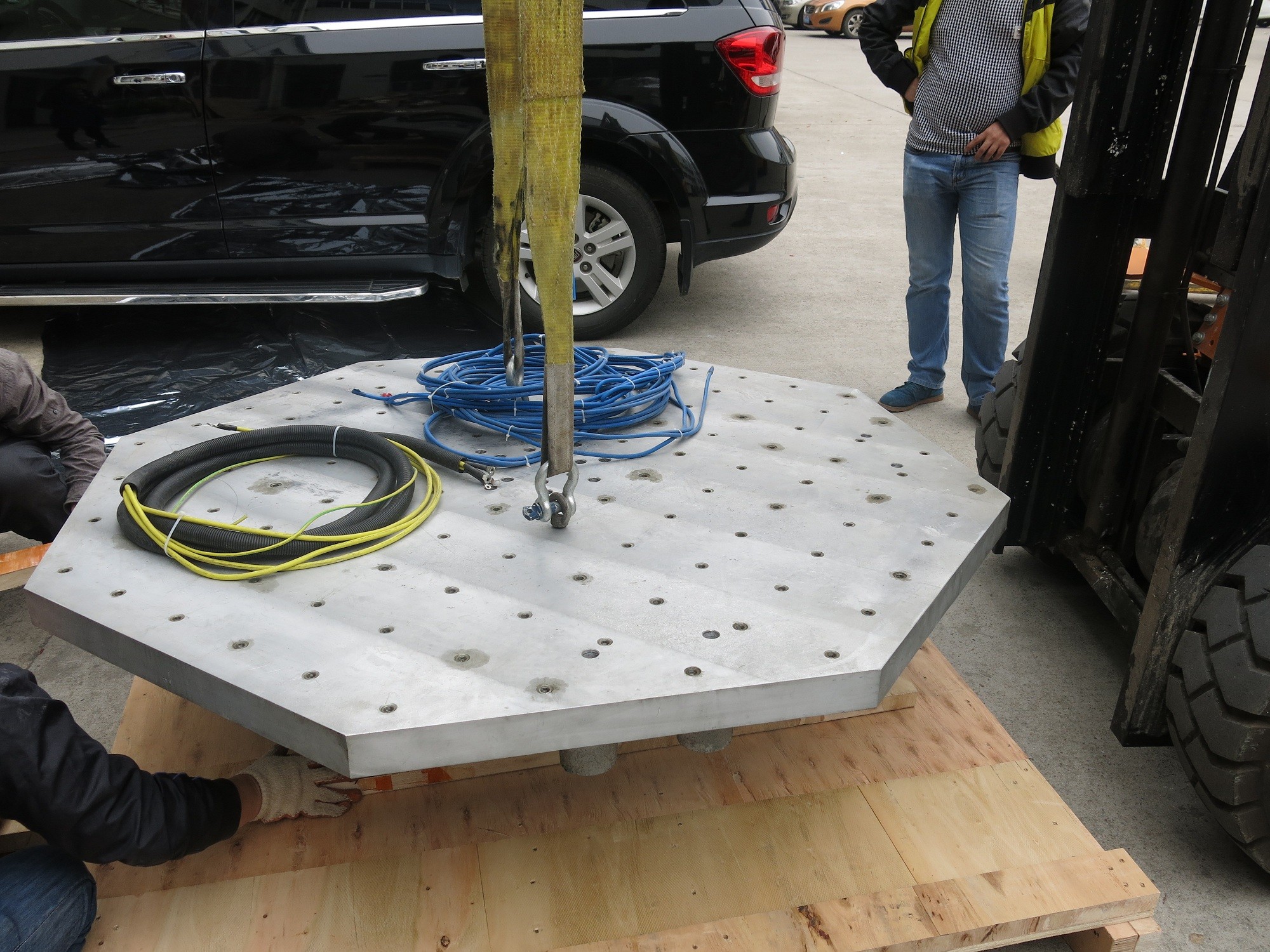

تصاویر جهت مرجع:
بازدید مشتری از شرکت ASLi:
