دستگاه لرزش 2500 هرتز ، سیستم های آزمایش شاکر 1.8 متر بر ثانیه
Product Details
| زور: | 20000n | دامنه فرکانس: | 3 هرتز تا 2500 هرتز |
|---|---|---|---|
| سرعت: | 1.8m/s | مستقیما: | x، y، z |
| شتاب: | 100 گرم | سیم پیچ متحرک: | 30 کیلوگرم |
| بار: | 300 کیلوگرم | ||
| برجسته کردن |
Exception : INVALID_FETCH - Could not resolve host: translate.google.cn; Unknown error ip=52.118.0.239,2500hz vibration shaker machine,1.8m/s shaker test systems |
||
Product Description

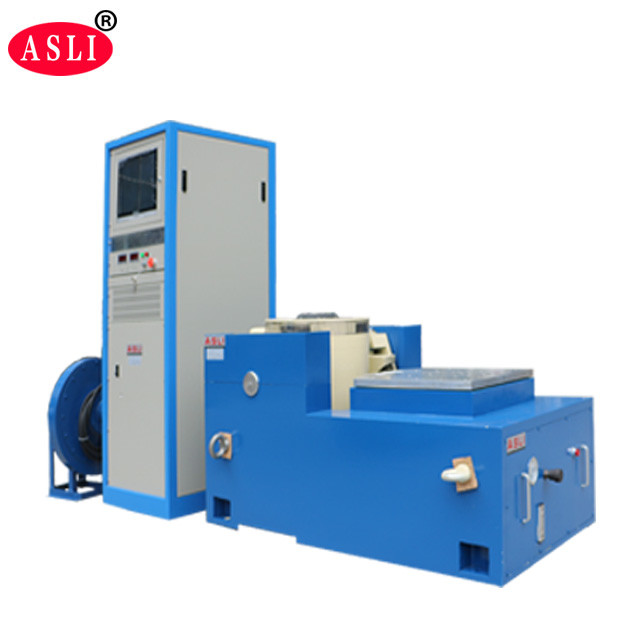

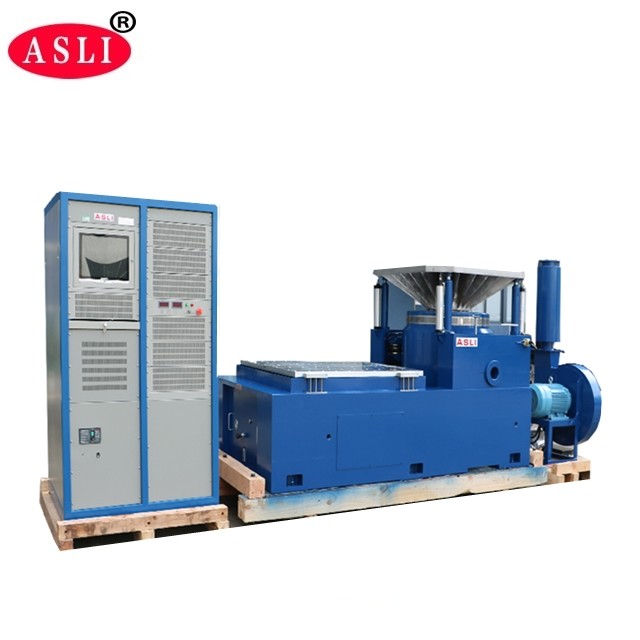

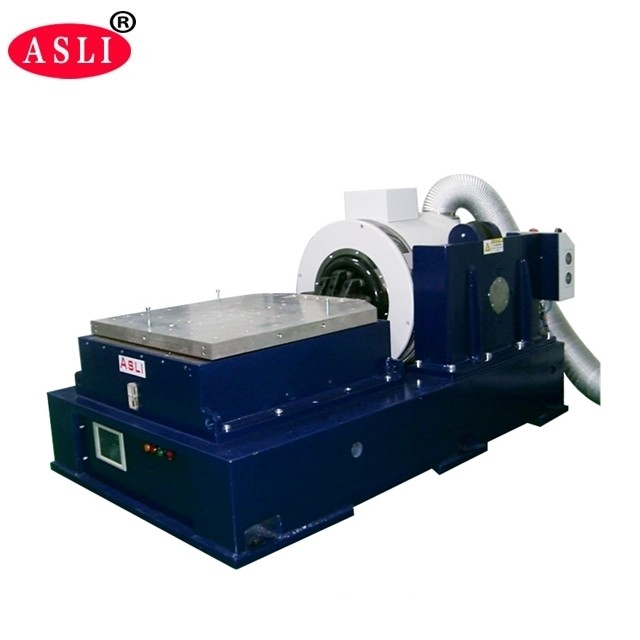

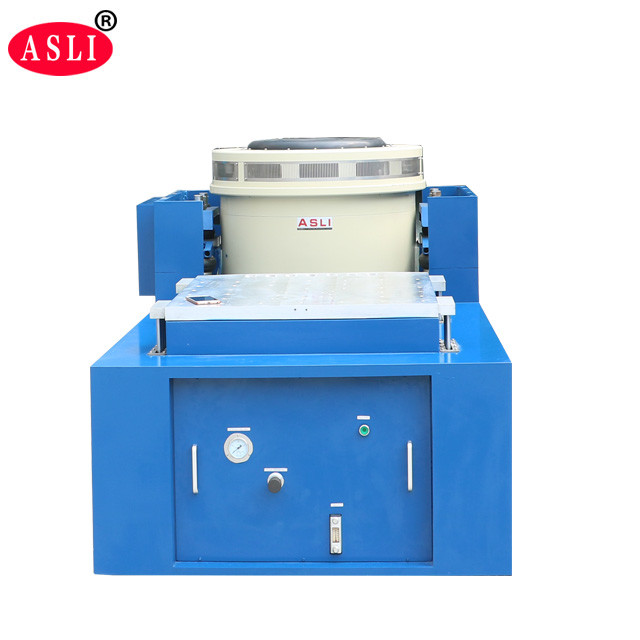

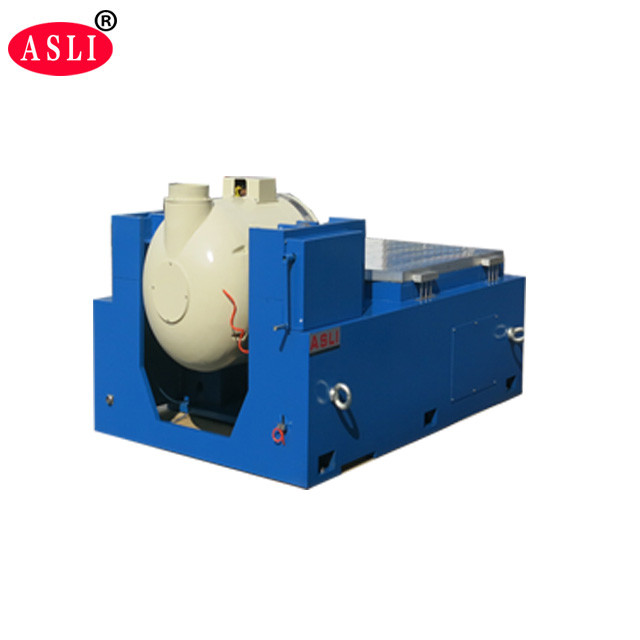

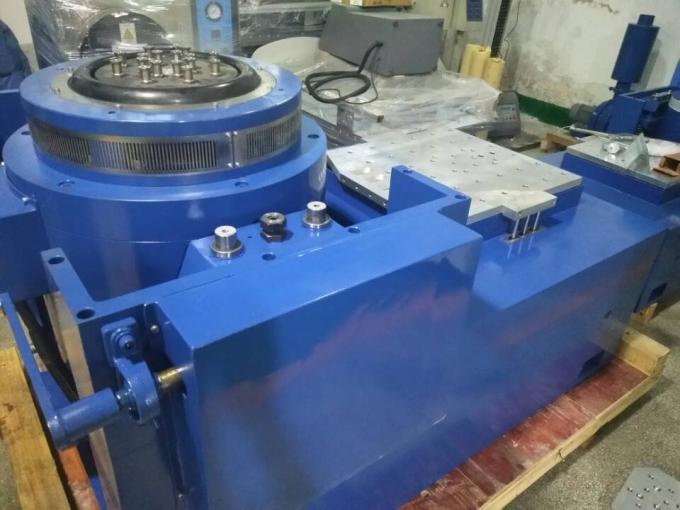

دستگاه تست ارتعاش الکترودینامیک دیجیتال ES-20 یک دستگاه تست ارتعاش با فرکانس بالا است که برای شبیه‌سازی دقیق شرایط ارتعاش و ضربه محیطی طراحی شده است. این دستگاه از ارتعاش سینوسی سه محوره X، Y و Z و همچنین تست ارتعاش تصادفی پهن باند پشتیبانی می‌کند، همراه با تست پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندان اره ای) و تجزیه و تحلیل طیف پاسخ ضربه.
ساخته شده توسط ASLi — متخصص تجهیزات تست با 28 سال تجربه در تجهیزات تست محیطی شبیه‌سازی و دستگاه‌های تست ارتعاش و ضربه مکانیکی — این دستگاه موفق به دریافت گواهینامه CE شده و محصول ستاره خط تولید ما است.
ابتدا فیلم PP، سپس فوم 10 میلی‌متری بین دستگاه و جعبه، و در بیرون یک جعبه تخته چندلای استاندارد صادراتی.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- اسکلت دایره پویا با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی — نشتی شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی.
- بلبرینگ‌های غلتکی میله راکر با سختی بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می‌کند.
- پایه ایزوله ترونیون اختصاصی برای استفاده هورمونی، با نصب متحرک راحت.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای دایره پویا را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را افزایش می‌دهد.
- سختی استاتیک و سختی دینامیک بادکنک کوچک بلبرینگ، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
| مدل | اندازه میز (میلی‌متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
سری دستگاه تست ارتعاش دیجیتال الکترودینامیک ES-20 از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلت خود تولید شده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و هدایت خطی و ایزولاسیون ترونیون استفاده می‌کند. این فناوری‌ها امکان انجام تست‌های ارتعاش سینوسی سه محوره X، Y، Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندان اره ای) و تست طیف پاسخ ضربه را فراهم می‌کنند.
این محصولات به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی و سایر زمینه‌ها استفاده می‌شوند.
اگر سوالی در مورد تستر ارتعاش عمودی و افقی دارید، لطفاً با ما تماس بگیرید. خوشحال می‌شویم به شما کمک کنیم.
