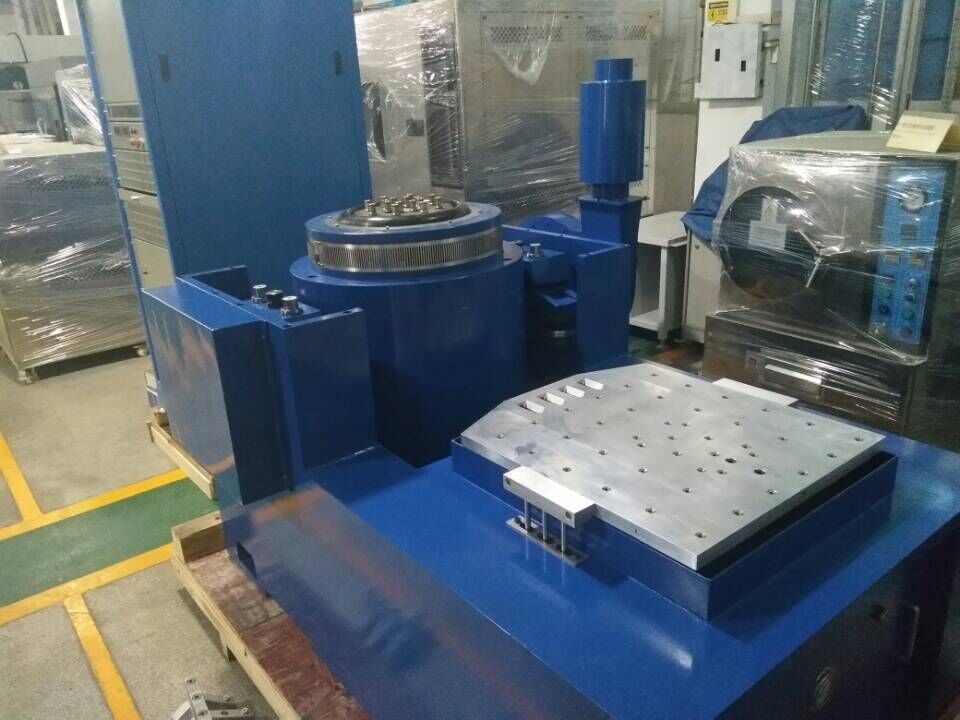

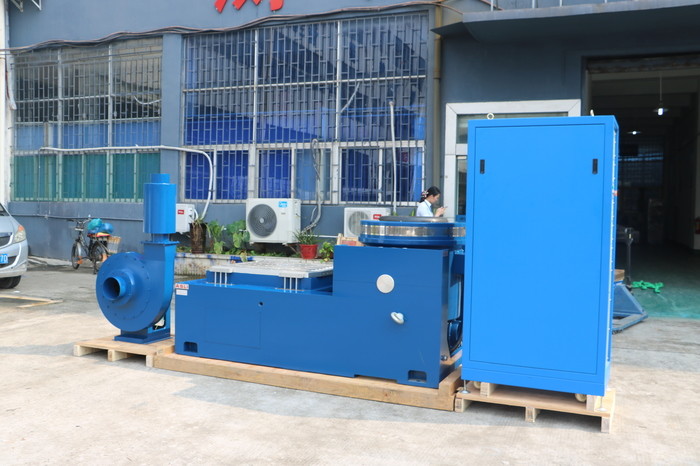

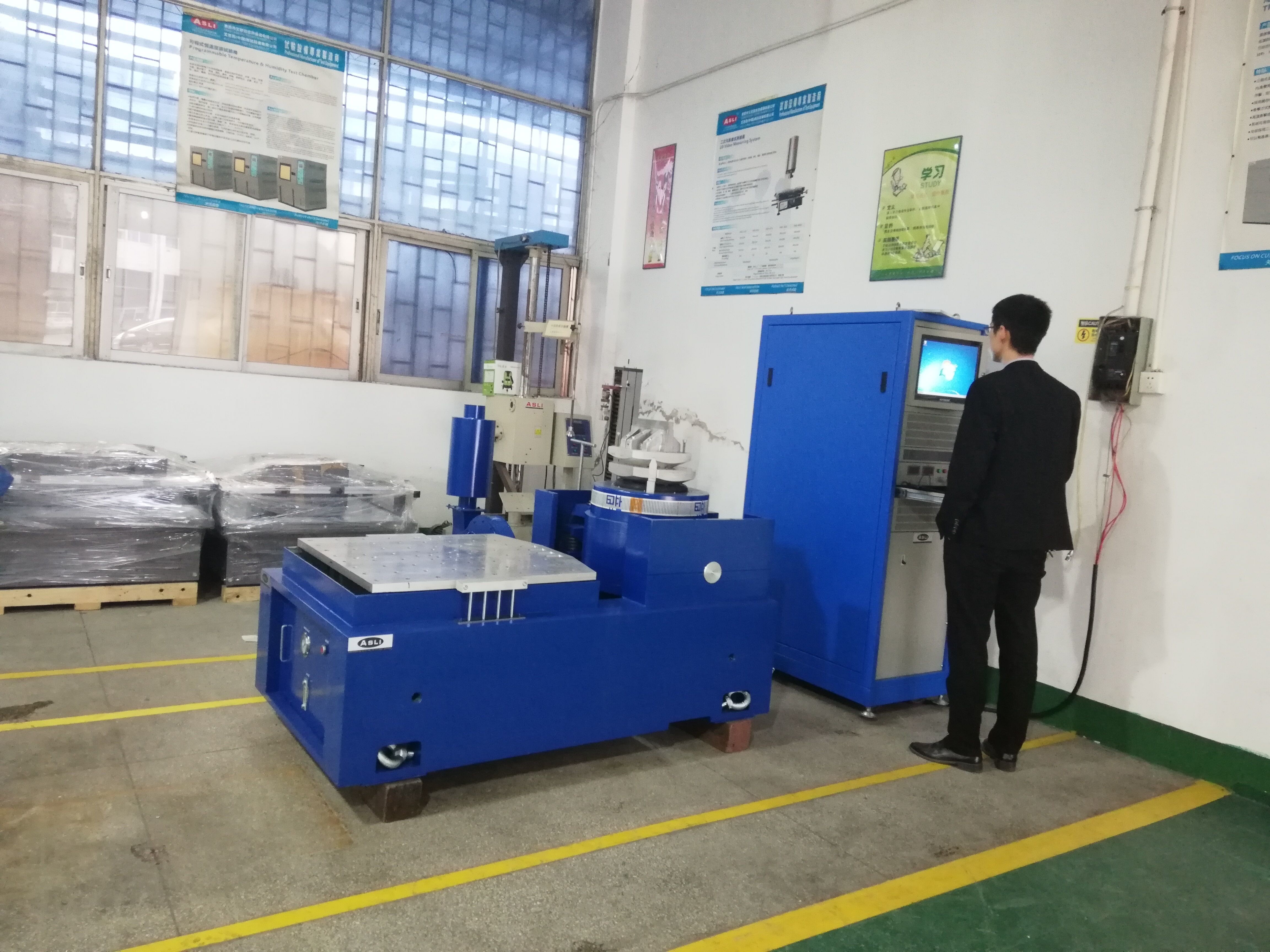

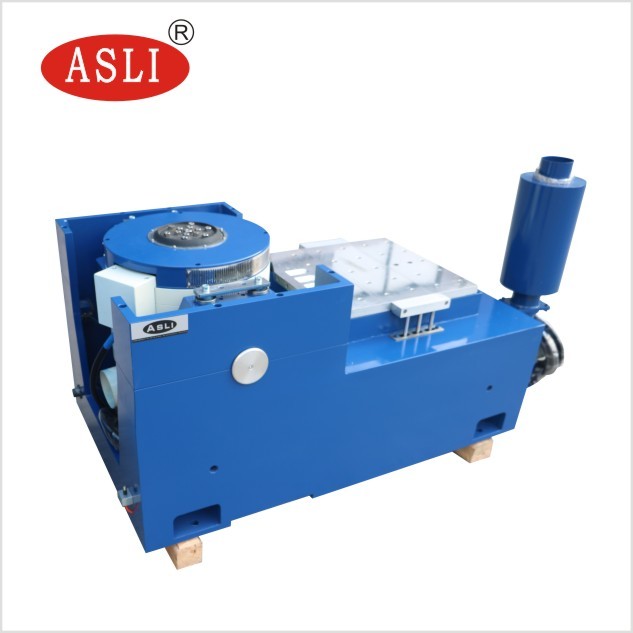

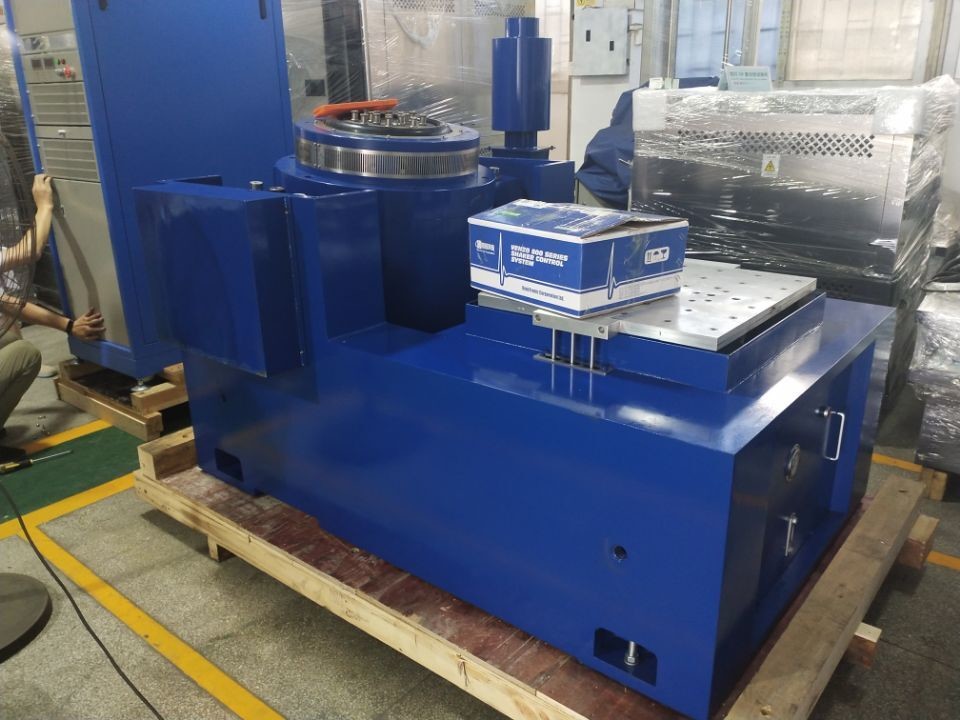

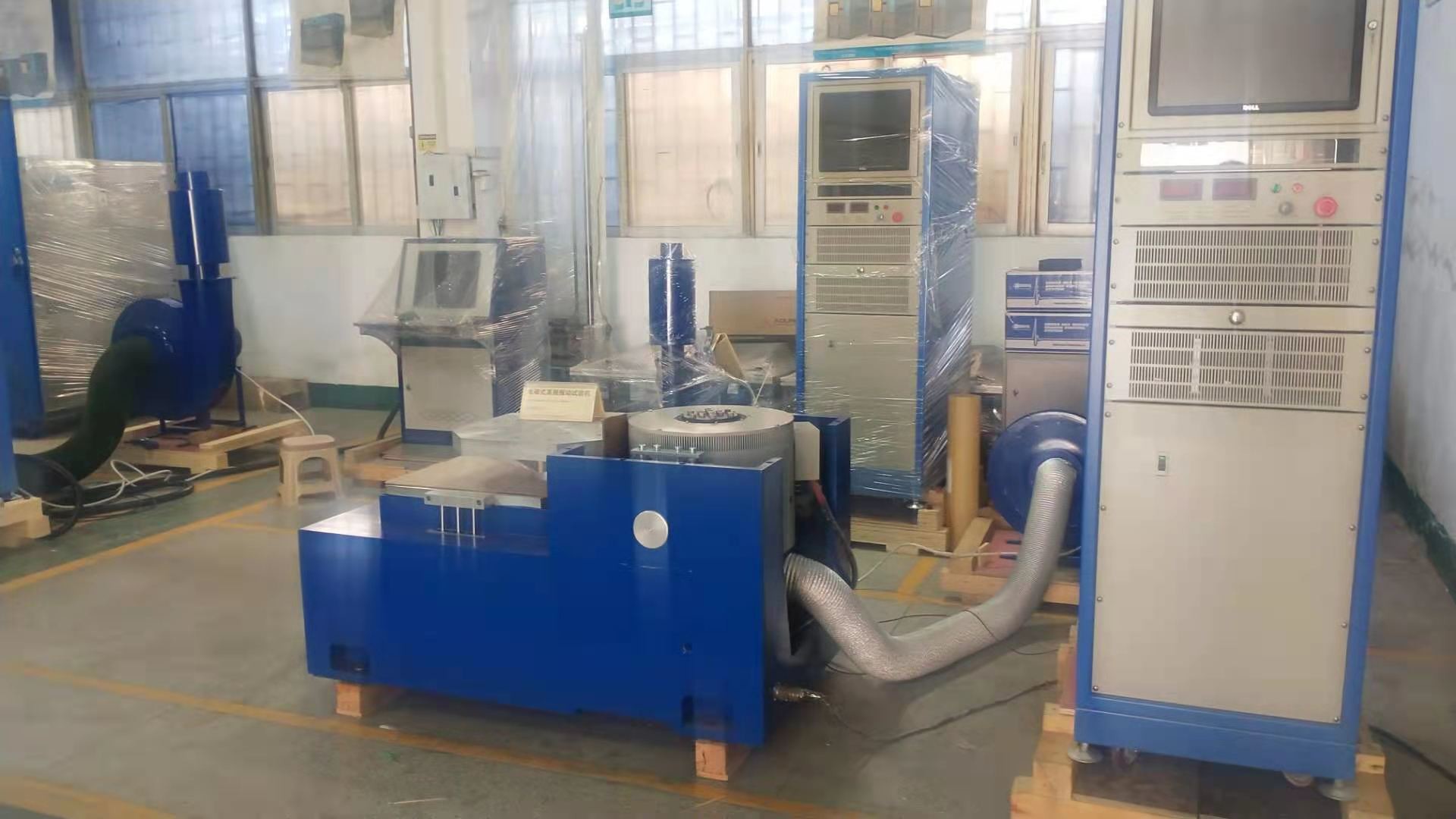

IEC 60335-2-24 ارتعاش ارتعاش عمودی و افقی الکترودینامیک ارتعاش
لرزه کننده ارتعاش فرکانس بالا یک نوع دستگاه مکانیکی است که برای انجام آزمایش و تجزیه و تحلیل مکانیکی در مواد و اجزای مختلف استفاده می شود.با تولید ارتعاش با فرکانس بالا که می تواند شرایط محیطی دنیای واقعی را شبیه سازی کند یا آزمایش خستگی محصول را تسریع کند.
عملکرد اصلی یک لرزش دهنده ارتعاش با فرکانس بالا این است که فشار مکانیکی و فشاری را که یک قطعه یا ماده ممکن است در کاربرد مورد نظر خود تجربه کند، تکرار کند.همچنین می توان از آن برای انجام تجزیه و تحلیل مدال و اندازه گیری رزونانس استفاده کرد.، که برای بهینه سازی عملکرد محصول و به حداقل رساندن مشکلات سر و صدای و ارتعاش ضروری است.
شیکر به طور معمول شامل یک محرک الکترودینامیک یا هیدرولیک است که لرزش فرکانس بالا را تولید می کند. نمونه بر روی یک لامپ نصب شده است که به لوله شیکر متصل می شود.شیکر ایجاد ارتعاش مورد نیاز با سرعت بخشیدن به سرعت و کاهش سرعت armature در یک روش کنترل شده.
این لرزش ها را می توان از نظر فرکانس، دامنه و مدت زمان برای شبیه سازی شرایط مختلف محیطی مانند دمای هوا و رطوبت سفارشی کرد.این امکان را برای آزمایش اجزای مختلف و مواد فراهم می کند و به مهندسان کمک می کند تا نقص های احتمالی طراحی و ضعف ها را شناسایی کنند.
به طور کلی، the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
پارامترهای فنی دستگاه آزمایش لرزش:
| مدل |
سینس نامی قدرت(ن) |
درجه بندی تصادفی قدرت(ن) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
رتبه بندی شده ازقرار دادن (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
پارامترهای فنی افقیگسترش دهنده:
پارامترهای فنی عمودیگسترش دهنده:
IEC 60335-2-24 ارتعاش ارتعاش عمودی و افقی الکترودینامیک ارتعاش ویژگی های تست:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني
3. لوله های رولر Rocker Rod مستقیم و وارداتی جهت گیری سخت بودن بدن کامپوزیت ، ظرفیت بار گیری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
اگر شما هر گونه شک و تردید و یا نیاز در مورد IEC 60335-2-24 ارتفاعی فرکانس عمودی و افقی الکترودینامیک لرزش لرزش، لطفا احساس رایگان به ما تماس بگیرید.
