استند آزمون ارتعاش فرکانس بالا ES-30.pdf

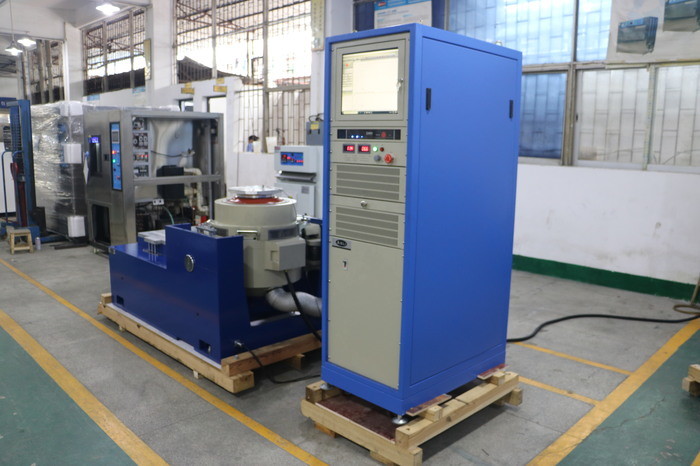

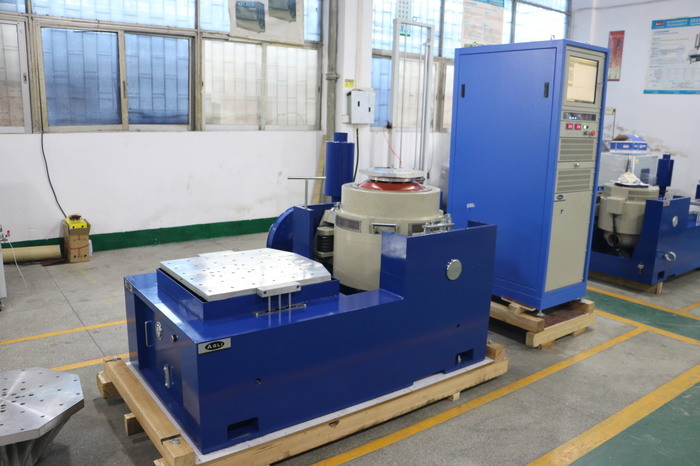

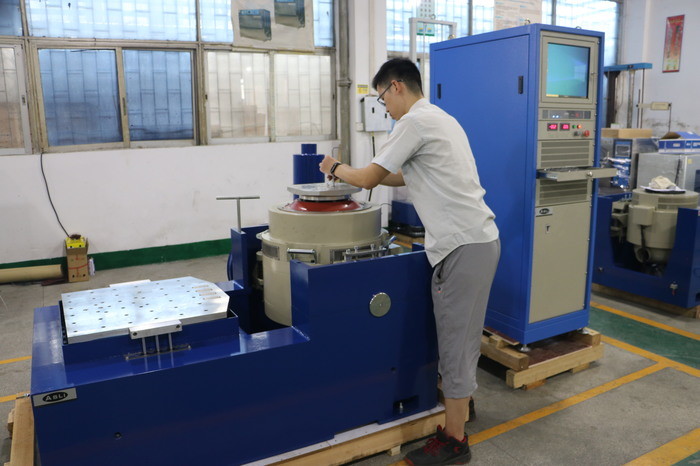

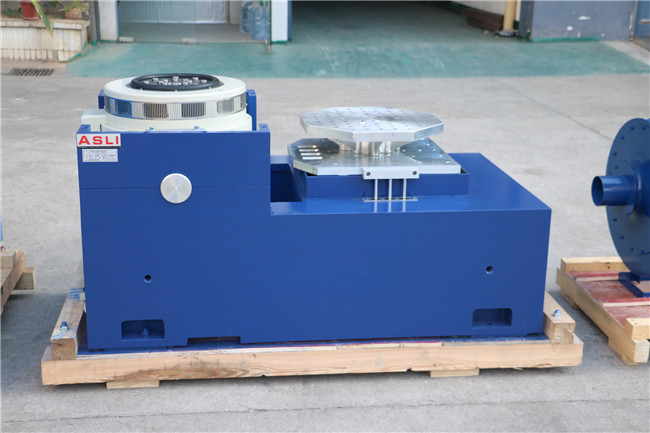

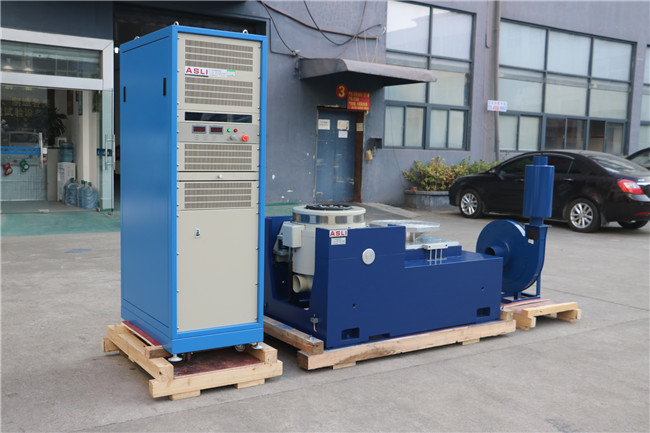

تجهیزات آزمایشگاهی آزمایش لرزش حمل و نقل شبیه سازی DO-160
اصل کار دستگاه لرزش
اصل کار تست کننده لرزش شبیه به یک بلندگو است که در آن الکتریکیهدایت کننده توسط عمل نیروی الکترومغناطیسی در میدان مغناطیسی حرکت می کند.قطعات متحرک توسط تعادل میان جریان راننده و جریان مغناطیسی تولید می شوند.کنترل جریان راننده، می توان ژنراتور ارتعاش را کنترل کرد.
حداکثر سطح شتاب محرک ارتعاش الکترومغناطیسی با حداکثردر فرکانس پایین، جابجایی قطعات متحرک به گونه ای محدود می شود کهفرکانس رزونانس عنصر متحرک بالاتر تنظیم می شوداز حد بالاي محدوده فرکانس
عملکرد ژنراتور لرزش می تواند توسط نمودار نشان می دهد که حداکثربا استفاده از نمودار log-log، محدودیت جابجاییمی تواند به صورت یک خط مستقیم با شیب 6 دبیل/اکتاو بیان شود.
| شاکر | |
| نیروی سینوس (قله) | 30kN |
| نیروی ضربه (قله) | 60 kN |
| محدوده فرکانس | 5~2800هرتز |
| جابجایی (متداوم) | 100 میلی متر |
| حداکثر سرعت | 1.8 متر/ ثانیه |
| حداکثر شتاب | 100 گرام |
| قطر آرمور | 445 میلی متر |
| فرکانس رزونانس درجه یک | 2۴۰۰ هرتز |
| زمان منحرف مجاز | > 500 Nxm |
| وزن زره | ۴۰ کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متری) |
| فرکانس جداسازی لرزش محوری | ۳ هرتز |
| مکس، بار مفید | ۵۰۰ کیلوگرم |
| نشت جریان مغناطیسی | ≤1 mT |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1،330x860x1,250 میلی متر |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) |

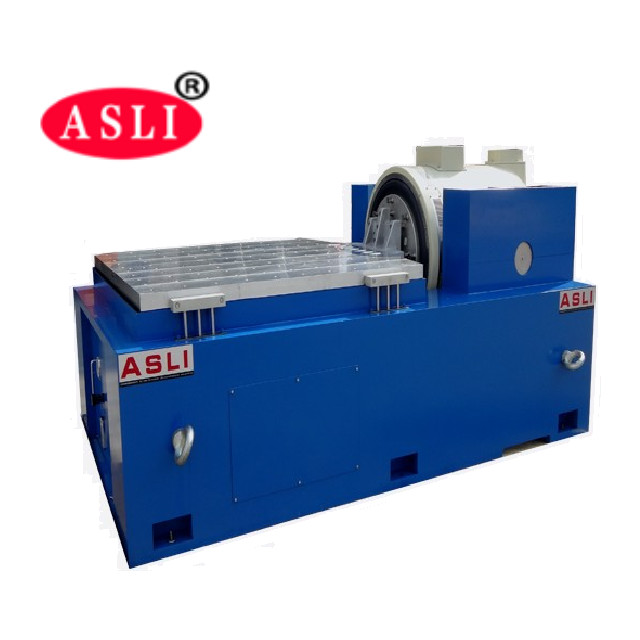

دستگاه لرزش فرکانس بالا ویژگی ها:
1سیستم تعلیق محکم و هدایت حرکت خطی، ظرفیت حمل قوی، عملکرد هدایت خوب، ثبات بالا.
2کوله هوايي مرکز بار با سفتي ايستاتيکي بالا و سفتي ديناميكي کم، توان حمل قوي، عملکرد کامل در تغییرات دامنه.
3. سوئیچ قدرت کلاس D با کارایی بالا، جریان اوج 3 سیگما، مصرف انرژی کم و حداقل تحریف هارمونیک
4خود تشخيص سريع با قفل امنيتي، امنيت عالي
5. دستگاه عایق شاک کوله هوا برای پلتفرم لرزش بدون نیاز به پایه اضافی ، تولید مجدد کامل موج لرزش و کاهش انتقال لرزش
6پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف
7کار کنترل ساده
فرمول کلی برای محاسبه بردار نیروی سیستم های ارتعاش:
نیروی ((N) = جرم ((kg) × شتاب ((m/s2 یا g) x1.3 عوامل ایمنیF=MA*1.3
جرم = شاکر آرمان + دستگاه تحت آزمایش + فکسچر (طاوله عمودی/طاوله لغزنده با میله راننده)
اگر به اطلاعات بیشتر در موردتجهیزات آزمایشگاهی آزمایش لرزش حمل و نقل شبیه سازی DO-160، ترديد نکنيد که درخواستتون رو بفرستيد
