تست ارتعاش سینوسی ماشین ارتعاش حمل و نقل شبیه سازی شده بسته فرکانس بالا
دستگاه ارتعاش حمل و نقل شبیه سازی شده بسته فرکانس بالا
شرایط آزمون:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
دستگاه ارتعاش حمل و نقل شبیه سازی شده بسته فرکانس بالابه طور کامل مطابق با طراحی استاندارد مربوط به آزمایش باتری، شبیه سازی، تحت شرایط خاص تست ارتعاش باتری، باتری یا بسته باتری بر روی میز ارتعاش، با توجه به فرکانس، شتاب و حالت جابجایی تعیین شده در امتداد ارتعاش نمونه باتری ثابت می شود. از سه جهت عمود بر یکدیگر اندازه گیری باتری نباید نشت، دل را از دست ندهید، شکسته، بدون آتش و انفجار.
پارامترهای فنی:
| مدل |
سینوسی دارای رتبه نیرو (N) |
رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (pp) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (میلی متر) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ترکیب دستگاه تست ارتعاش:
میز تست ارتعاش، تقویت کننده قدرت، فن خنک کننده، میز لغزش، انبساط عمودی
ویژگی های پایه افقی:
در نیمکت بارگیری کوچک برای درک شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگیری و عملکرد نیمکت کل دستگاه.
نیمکت افقی و نیمکت ارتعاشی از نوع یکپارچه، با ساختار عالی، راحتی برای نصب و تنظیم هستند.
مسیر فشار استاتیک، V شکل، با ظرفیت مقاوم در برابر شیب و مقاوم در برابر بارگذاری.
پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
ویژگی های نیمکت توسعه یافته عمودی:
گیره های مشخص شده و نیمکت عمودی VT، محاسبه دقیق، طراحی استادانه، برای اطمینان از اینکه مشتری بهترین عملکرد را مطابق با ایده آل به دست آورده است.
امکانات:
1. اسکلت دایره پویا به خوبی طراحی شده، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. راکر میله غلتک مستقیم و واردات گرا جهت سفتی بدن کامپوزیت، ظرفیت بار غیرعادی.
4. پایه جداسازی Trunnion اختصاص داده شده به استفاده از هورمون، نصب و راه اندازی راحتی تلفن همراه.
5. فن آوری پیشرفته حرکت در سراسر سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک، سفتی پویا بالون کوچک بلبرینگ، افزایش ظرفیت تحمل میز ارتعاش، بهبود عملکرد فرکانس پایین.

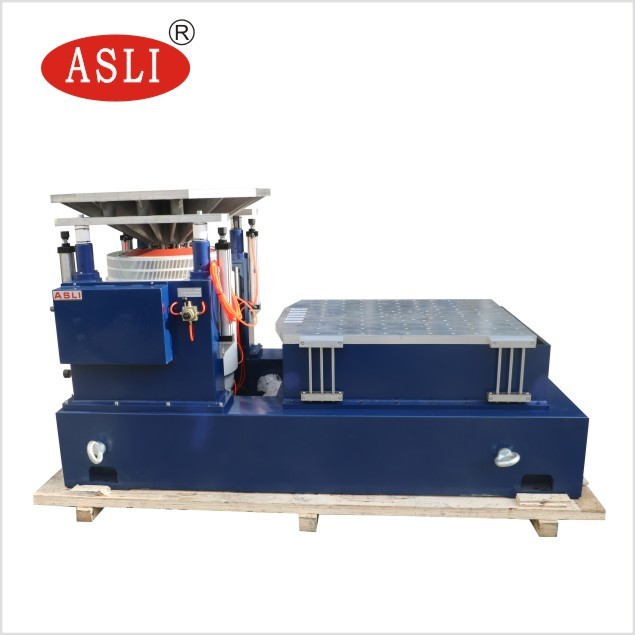

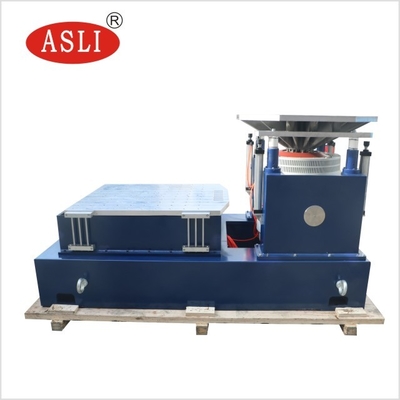

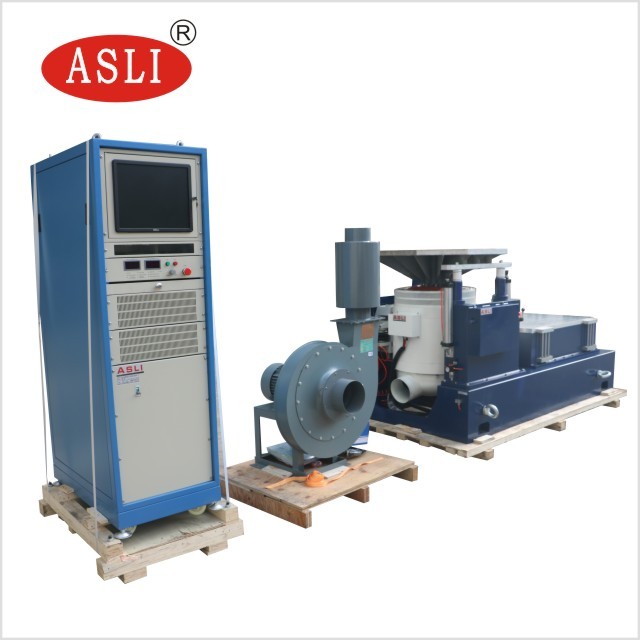

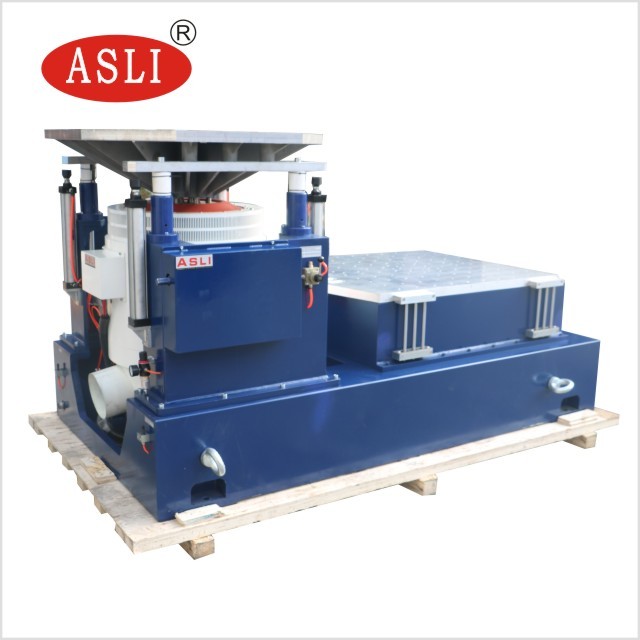

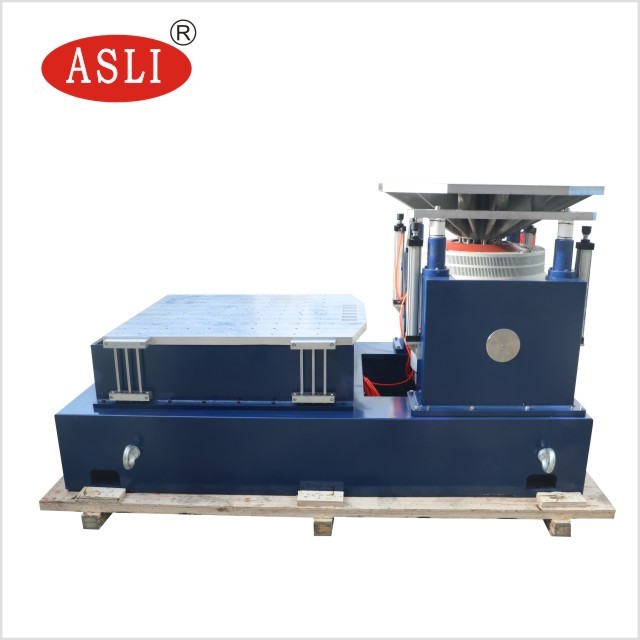

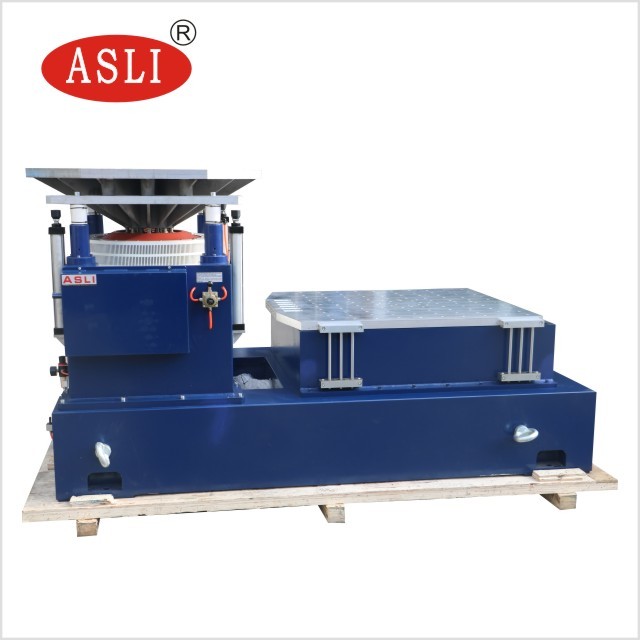

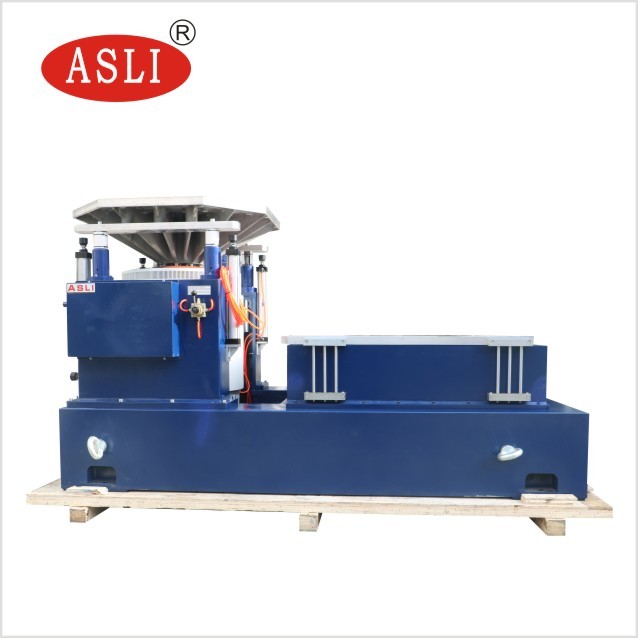

تصاویر برای مرجع:
