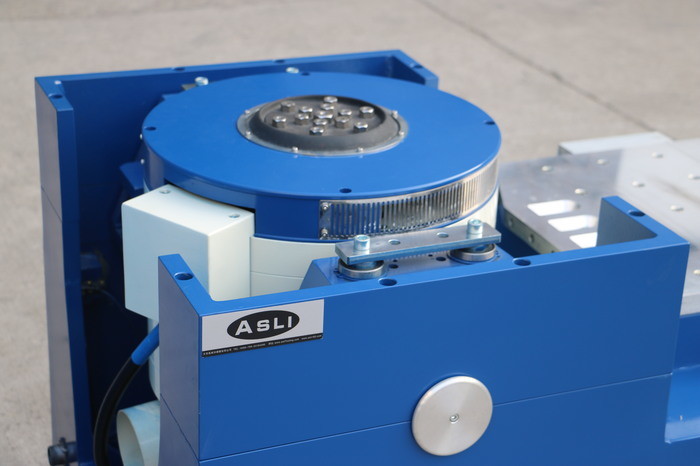

سیستم تست ارتعاش لرزاننده الکترودینامیکی آزمایشگاهی با استاندارد MIL-STD-810G
ویژگی های دستگاه تست ارتعاش:
1. اسکلت دایره ای دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. یاتاقان های غلتکی میله راکر مستقیم و جهت گیری ترکیبی وارداتی، جهت گیری سفتی بدنه، ظرفیت بار خارج از مرکز.
4. پایه ایزوله ترانیون اختصاصی برای استفاده از هورمون، نصب راحتی.
5. فناوری پیشرفته در اطراف سیستم برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیکی، سفتی دینامیکی یاتاقان بالون کوچک، افزایش ظرفیت بار میز ارتعاش، بهبود عملکرد فرکانس پایین.
| مدل: ES-3 | |
|---|---|
| رانش سینوسی | 300 کیلوگرم نیرو |
| رانش تصادفی | 300 کیلوگرم نیرو |
| رانش ضربه | 600 کیلوگرم نیرو |
| محدوده فرکانس | 2~2500 هرتز |
| جابجایی مداوم | 25 میلی متر |
| تاثیر جابجایی | 25 میلی متر |
| حداکثر سرعت | 1.8 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر مجذور ثانیه |
| قطر سیم پیچ متحرک | Φ150mm |
| لحظه خارج از مرکز مجاز | >196N.m |
| نقطه اتصال بار | 6 نقطه |
| جرم معادل قطعات متحرک | 3 کیلوگرم |
| اندازه پیچ میز (استاندارد) | M8 |
| طرح پیچ میز (قطر، محیط) | 8 روی Φ100mm، 8 روی Φ200mm. |
| فرکانس جداسازی محوری | <3 هرتز |
| حداکثر بار | 120 کیلوگرم |
| نشت شار مغناطیسی | <1mT |
| ابعاد (بدون بسته بندی) (طول × عرض × ارتفاع) | 730mm×550mm×650mm |
| وزن میز ارتعاش | 450 کیلوگرم |
شرح کاربرد:
سیستم تست ارتعاش لرزاننده الکترودینامیکی آزمایشگاهی با استاندارد MIL-STD-810G برای محیط های آموزشی، تحقیقاتی و آزمایشگاهی استفاده می شود. Aساختار مدار دو مغناطیسی، حلقه های عمل اسکلت خود تولید، پشتیبانی هوابرد و یاتاقان های غلتکی و راهنمای خطی، ایزولاسیون ترانیون فناوری مدرن پیشرفته و فناوری ویژه را اتخاذ کرده است، می تواند در تست ارتعاش سینوسی سه محوره X، Y، Z و تست های ارتعاش تصادفی پهنای باند تکمیل شود، که توسط پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندانه اره ای) و تست طیف پاسخ ضربه تکمیل می شود. این محصولات به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شوند.

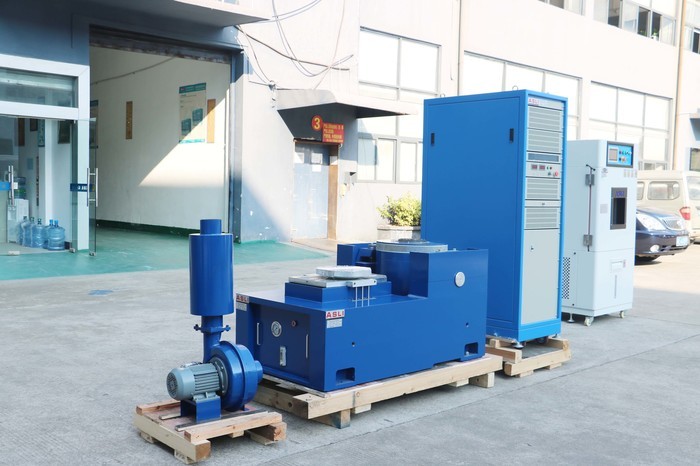

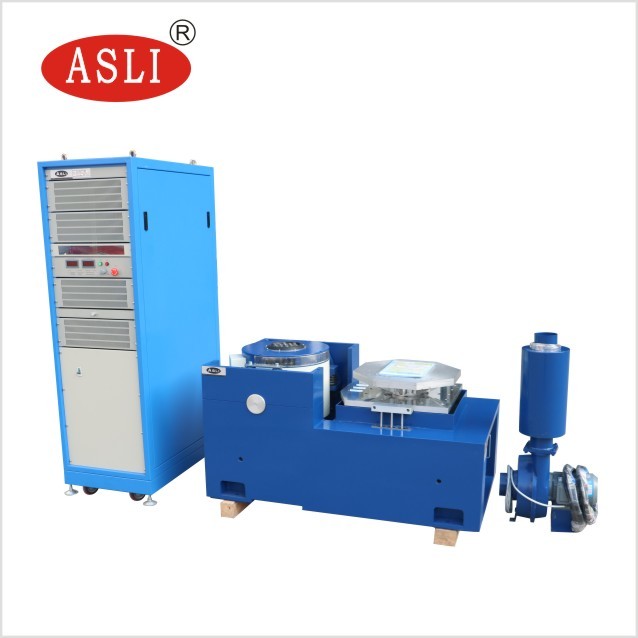

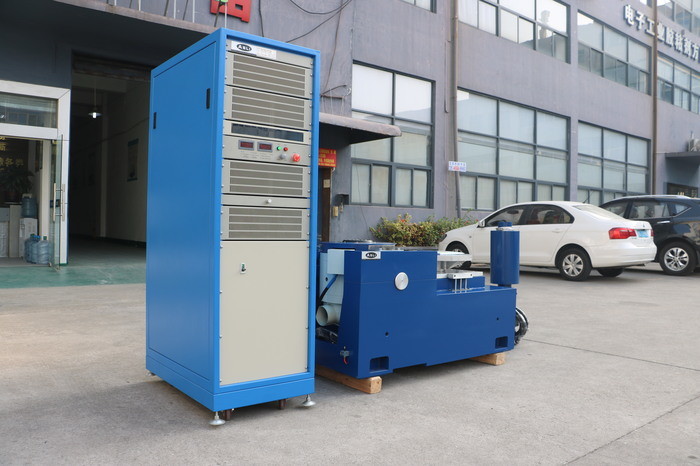

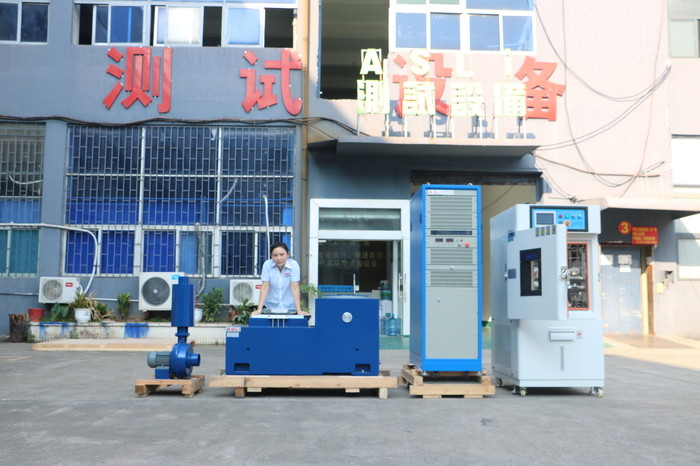

ترکیب دستگاه تست ارتعاش الکترومغناطیسی با فرکانس بالا:
میز تست ارتعاش، تقویت کننده قدرت، فن خنک کننده، میز لغزشی، توسعه دهنده عمودی

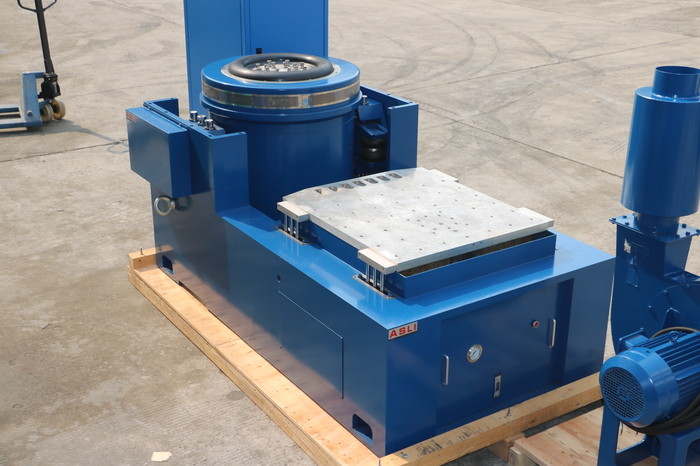

ویژگی های پایه افقی:
درون میز بارگذاری کوچک برای تحقق شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگیری و عملکرد کل میز دستگاه.
میز افقی و میز ارتعاش از نوع یکپارچه هستند، با ساختار عالی، راحتی برای نصب و تنظیم.
مسیر فشار استاتیکی، V شکل، با ظرفیت شیب مقاوم و بارگیری بایاس مقاوم.
پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
ویژگی های میز توسعه یافته عمودی:
میز توسعه یافته عمودی VT و گیره های مشخص شده، محاسبه دقیق، طراحی دقیق، برای اطمینان از اینکه مشتری بهترین عملکرد را با توجه به کامل دریافت کرده است
هر گونه شک و تردید یا نیاز در مورد سیستم تست ارتعاش لرزاننده الکترودینامیکی آزمایشگاهی با استاندارد MIL-STD-810G، لطفاً از ارسال درخواست خود دریغ نکنید.
