شیکر ارتعاش الکترومغناطیسی فرکانس بالا افقی و عمودی برای آزمایش آزمایشگاهی
دستگاه ارتعاش، شیکر الکترودینامیک، میز شیکر ارتعاش ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت حامل جدول ارتعاش، بهبود عملکرد فرکانس پایین.
| مدل: ES-3 | |
|---|---|
| فشار سینوس | 300kgf |
| فشار تصادفی | 300kgf |
| فشار ضربه | ۶۰۰ کیلوگرم |
| محدوده فرکانس | ۲ تا ۲۵۰۰ هرتز |
| ادامه جابجایی | 25 میلی متر |
| تاثیر جابجایی | 25 میلی متر |
| حداکثر سرعت | 1.8 متر در ثانیه |
| حداکثر شتاب | 981m/s2 |
| قطر کویل متحرک | Φ150mm |
| اجازه دادن به لحظه ی عجیب | >196N.m |
| نقطه اتصال بار | 6 پیونت |
| جرم معادل قطعات متحرک | 3 کیلوگرم |
| اندازه پیچ میز کار (استانداردی) | M8 |
| جدول طرح پیچ (قطر، محور) | 8 در Φ100mm، 8 در Φ200mm. |
| فرکانس جداسازی محوری | 3 هرتز |
| حداکثر بار | 120 کيلوگرم |
| نشت جریان مغناطیسی | <1mT |
| ابعاد (بدون بسته بندی) ((L×W×H) | ۷۳۰ میلی متر × ۵۵۰ میلی متر × ۶۵۰ میلی متر |
| جدول ارتعاش وزن | 450 کیلوگرم |
توضیحات کاربرد:
شیکر ارتعاش الکترومغناطیسی فرکانس بالا افقی و عمودی برای آزمایش آزمایشگاهیبرای محیط های آموزشی، تحقیقاتی و آزمایشگاهی استفاده می شود.ساخت دو محور مغناطیسی، دایره های عمل اسکلت خود تولید شده، پشتیبانی هوایی و لاغرهای رول و هدایت خطی،جداسازی trunnion تکنولوژی پیشرفته مدرن و تکنولوژی ویژه، می تواند در X، Y، Z سه محور آزمایش لرزش سینوزویل و آزمایش لرزش تصادفی پهن باند تکمیل شود، که با کلاسیک (نیمی - سینوس، تراپزویل،موج دندان دیده شده) آزمایش طیف پاسخ نبض و شوکاین محصولات به طور گسترده ای در دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم برقی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شوند.

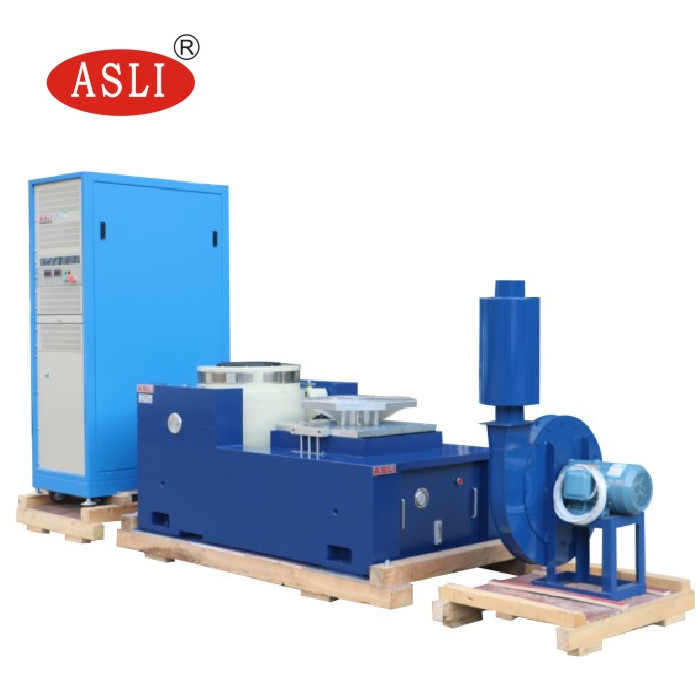

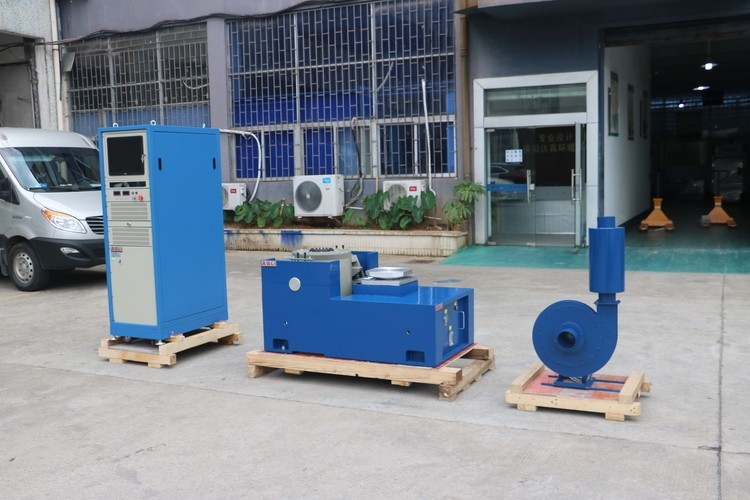

ترکیبدستگاه آزمایش ارتعاش الکترومغناطیسی با فرکانس بالا:
صندلی آزمایش لرزش، تقویت کننده قدرت، فن خنک کننده، میز لغزنده، گسترش دهنده عمودی

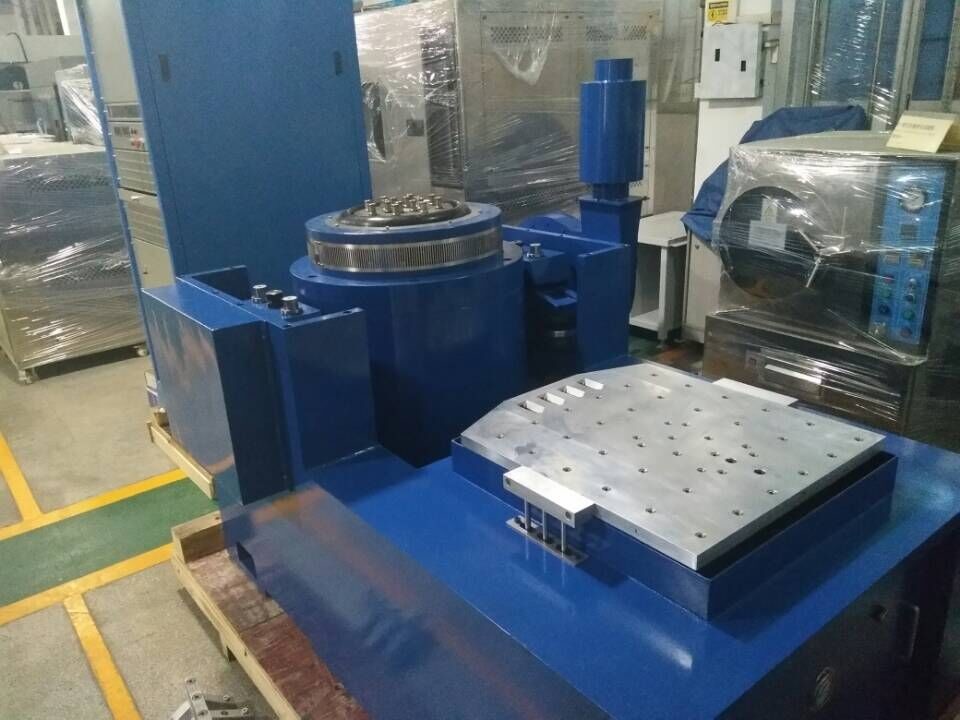

ویژگی های پایه افقی:
در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
صندلی افقی و صندلی لرزش از نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری تعصب.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.
ویژگی های عمودی صندلی بلند:
VT عمودی بلند و مخصوص، دقت محاسبه، طراحی پیچیده، برای اطمینان از مشتری به دست آورد بهترین عملکرد با توجه به کامل
