استند آزمون ارتعاش فرکانس بالا ES-30.pdf

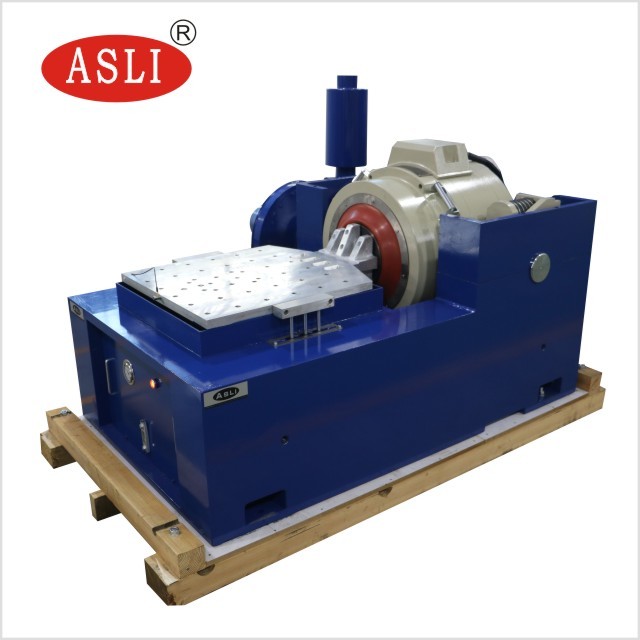

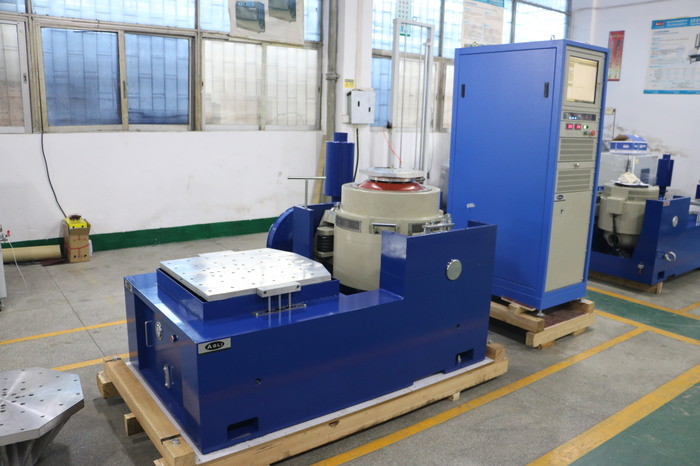

3000kg.f دستگاه آزمایش لرزش الکترومغناطیسی با MIL-STD DIN ISTA
جابجایی می تواند سفارشی شود،
اندازه میز لرزش بر اساس اندازه نمونه انتخاب می شود.
آزمایش های ویراسیون برای آزمایشگاه، قطعات اتوماتیک، نورپردازی LED، باتری، کابل ها، بسته بندی...
پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
حداکثر سطح شتاب سنج لرزش الکترومغناطیسی با حداکثردر فرکانس پایین، جابجایی قطعات متحرک به گونه ای محدود می شود کهفرکانس رزونانس عنصر متحرک بالاتر تنظیم می شوداز حد بالاي محدوده فرکانس
عملکرد ژنراتور لرزش می تواند توسط نمودار نشان می دهد که حداکثربا استفاده از نمودار log-log، محدودیت جابجاییمی تواند به صورت یک خط مستقیم با شیب 6 دبیل/اکتاو بیان شود.

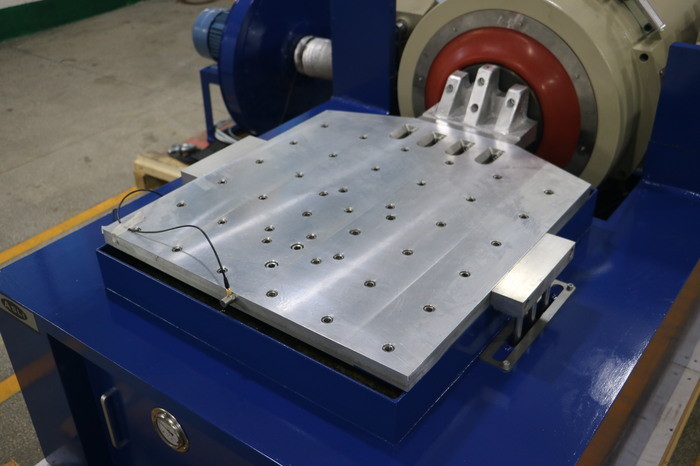

پارامترهای فنی کشنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | ۱۲۰۰ × ۱۲۰۰ |
| VT1212 (بانک گرد) | 220 | 350 | Φ1200 |
همچنین می تواند با اتاق آب و هوایی استفاده شود:
اگر می خواهید اطلاعات بیشتر در مورد 3000kg.f دستگاه آزمایش لرزش الکترومغناطیسی با MIL-STD DIN ISTA بدانید، لطفاً از ارسال سوالات خود درنگ نکنید، پس از آن می توانیم پشتیبانی بیشتری ارائه دهیم.
