تجهیزات تست میز لرزش الکترودینامیکی 2700 هرتز 600 کیلوگرم با MIL-STD ISTA
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| برجسته کردن |
تجهیزات تست میز ارتعاش 2700 هرتز,تجهیزات تست میز ارتعاش 600 کیلوگرمی,لرزشگیر الکترودینامیکی SGS |
||
Product Description
2700 هرتز 6000 کیلوگرم تجهیزات تست جدول ارتعاش الکترودینامیک با استانداردهای MIL-STD ISTA
اصل کار دستگاه لرزش
اصل کار شیکر ارتعاش الکترومغناطیسی شبیه به یک بلندگو است که در آن الکتریکیهدایت کننده توسط عمل نیروی الکترومغناطیسی در میدان مغناطیسی حرکت می کند.قطعات متحرک توسط تعادل میان جریان راننده و جریان مغناطیسی تولید می شوند.کنترل جریان راننده، می توان ژنراتور ارتعاش را کنترل کرد.
حداکثر سطح شتاب محرک ارتعاش الکترومغناطیسی با حداکثردر فرکانس پایین، جابجایی قطعات متحرک به گونه ای محدود می شود کهفرکانس رزونانس عنصر متحرک بالاتر تنظیم می شوداز حد بالاي محدوده فرکانس
عملکرد ژنراتور ارتعاش می تواند توسط نمودار نشان می دهد که حداکثربا استفاده از نمودار log-log، محدودیت جابجاییمی تواند به صورت یک خط مستقیم با شیب 6 دبیل/اکتاو بیان شود.
پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ویژگی ها:
1سیستم تعلیق محکم و هدایت حرکت خطی، ظرفیت حمل قوی، عملکرد هدایت خوب، ثبات بالا.
2کوله هوايي مرکز بار با سفتي ايستاتيکي بالا و سفتي ديناميكي کم، توان حمل قوي، عملکرد کامل در تغییرات دامنه.
3. سوئیچ قدرت کلاس D با کارایی بالا، جریان اوج 3 سیگما، مصرف انرژی کم و حداقل تحریف هارمونیک
4خود تشخيص سريع با قفل امنيتي، امنيت عالي
5. دستگاه ضدصدمه کوله هوا برای پلتفرم لرزش بدون نیاز به پایه اضافی، تولید مجدد کامل موج لرزش و کاهش انتقال لرزش
6پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف
7کار کنترل ساده
پارامترهای فنی کشنده افقی:
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

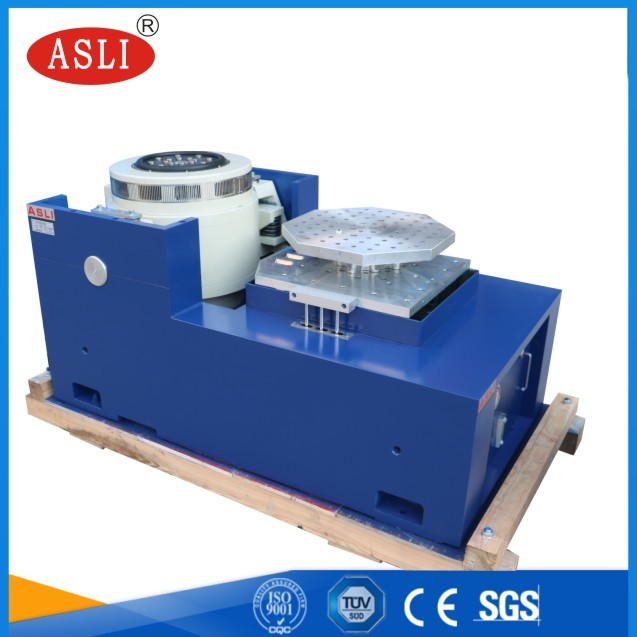

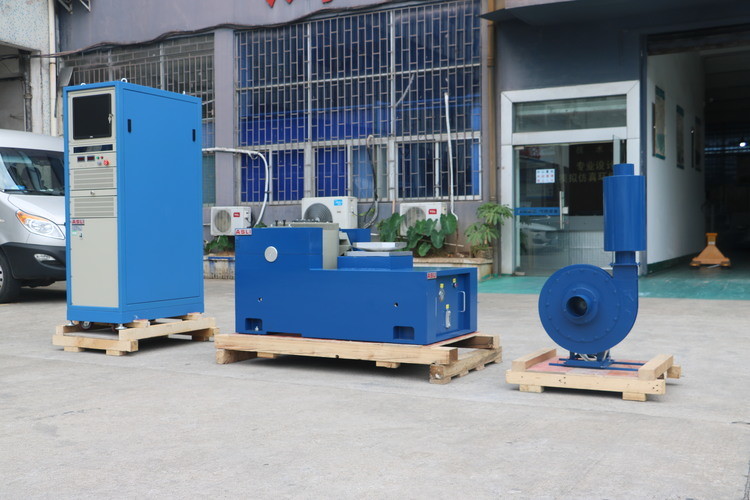

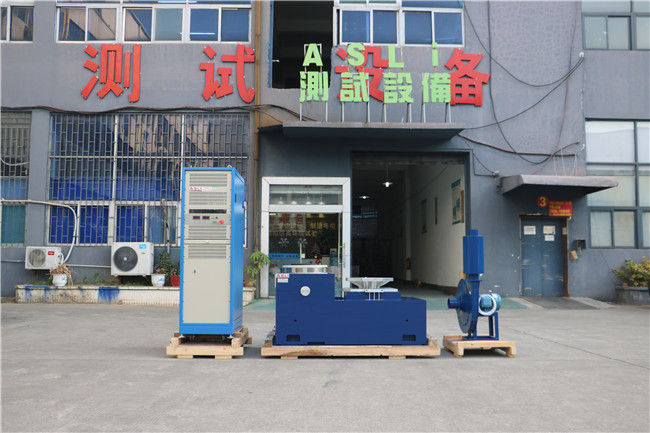

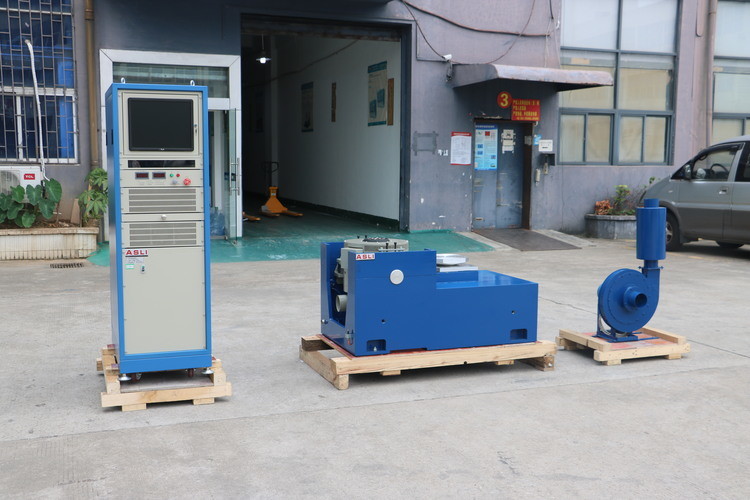

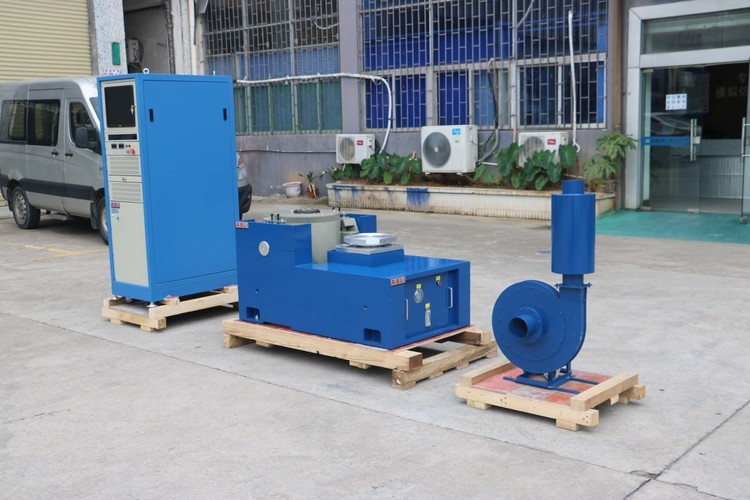

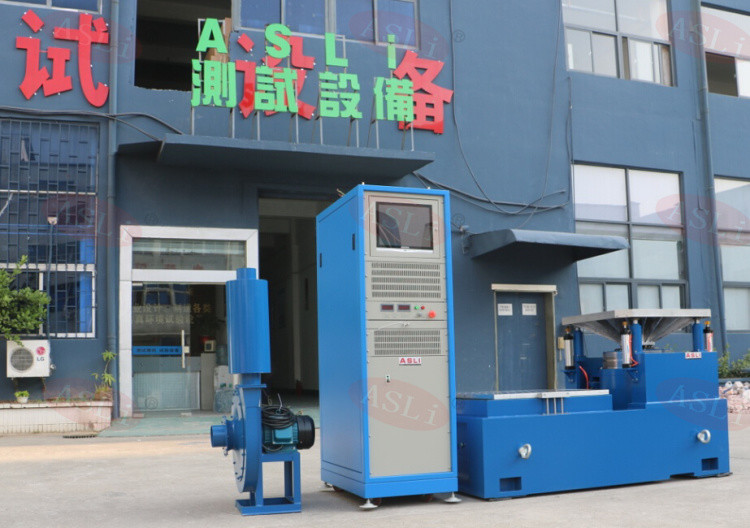

عکس ها برای مرجع:
محصولات مرتبط:
اگر شما هر گونه سوالات مربوط به 2700Hz 6000kgf الکترودینامیک لرزش میز تست تجهیزات با MIL-STD استانداردهای ISTA، لطفا احساس رایگان برای تماس با ما
