دستگاه تست ارتعاش تسریع شده سینوسی با طیف پاسخ شوک
Product Details
| sine force: | 6000N | speed: | 1.6m/s |
|---|---|---|---|
| displacement: | 25mm | frequency: | 3~3500HZ |
| application: | Accelerated Vibration Testing | Acceleration: | 100g |
| armature: | 230mm | ||
| برجسته کردن |
دستگاه تست ارتعاش سینوسی,تستر ارتعاش سینوسی,تستر ارتعاش با طیف پاسخ شوک |
||
Product Description
دستگاه آزمایش لرزش سینوسایدال برای آزمایش لرزش شتاب دهنده با طیف واکنش شوک
کاربرد دستگاه آزمایش لرزش چیه؟
کمپرسور ارتعاش فرکانس بالا "ساختمان مدار دوگانه مغناطیسی"، "چرخه های عمل اسکلت خود تولید شده"، "حمایت هوایی" و "دستاوردهای رول و هدایت خطی" را اتخاذ کرده است."عزل ترنیون" تکنولوژی پیشرفته مدرن و تکنولوژی ویژه، می تواند در X، Y، Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند تکمیل شود، که با آزمایش کلاسیک (نیمی - سین) پالس و طیف پاسخ شوک تکمیل می شود.به طور گسترده ای در دفاع ملی استفاده می شود، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و زمینه های دیگر.
پارامترها:
(1) نیروی نامی: نیروی سینوس 6000N؛ نیروی تصادفی 6000N؛ نیروی شوک 12000N؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاکسازی: خطی، لوگاریتیمیک، پاکسازی جلو و عقب، فرکانس ثابت
(4) فرکانس جاروبرقی: 1 تا 32767
(5) زمان فرکانس پاک کردن: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاک کردن را می توان نمایش داد.
(6) حداکثر شتاب 1000 متر در ثانیه2(بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثر جابجایی: 25mm p-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 25 میلی متر
(10) وزن کویل متحرک: 6.5kg
(11) جهت لرزش: عمودی
(12) موج لرزش: سینوس، تصادفی، شوک
(13) قطر کویل متحرک: Φ230 mm
(14) ابعاد سیستم ارتعاش ((ملی متر): W850xH750xD550mm
(15) وزن سیستم لرزش: 590kg

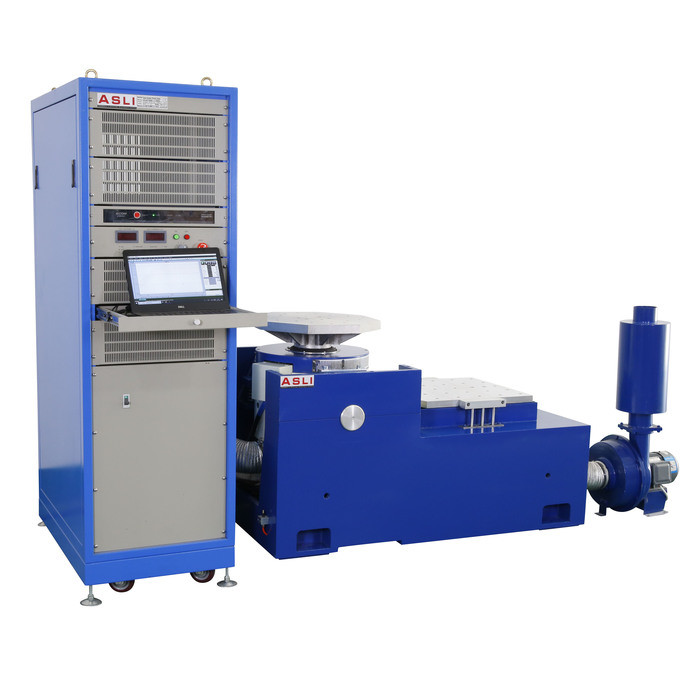

2-2 جزئیات اجزای ارتعاش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل کننده لرزش 1 مجموعه
(3) اتاق اتصال ارتباطات 1 مجموعه
(4) DA-6 تقویت کننده قدرت 1 مجموعه
(5) نرم افزار درایور 1 مجموعه
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
پارامترهای فنی:
| نام | جدول لرزش بسته بندی/بررسي کننده جدول لرزش قطعات اتومبیل | ||||||||
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی ((m/s) | جابجایی نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد کویل متحرک (ملی متر) |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني
3. لوله های رولر Rocker Rod مستقیم و وارداتی جهت گیری سخت بودن بدن کامپوزیت ، ظرفیت بار گیری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7. سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت تابش جدول لرزش، بهبود عملکرد فرکانس پایین
