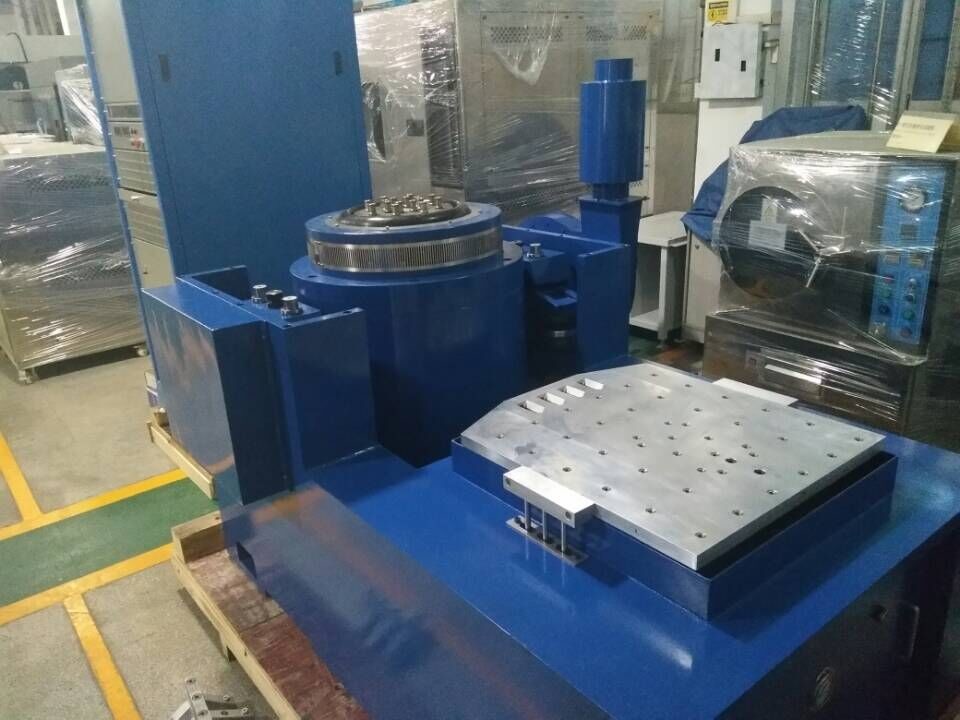

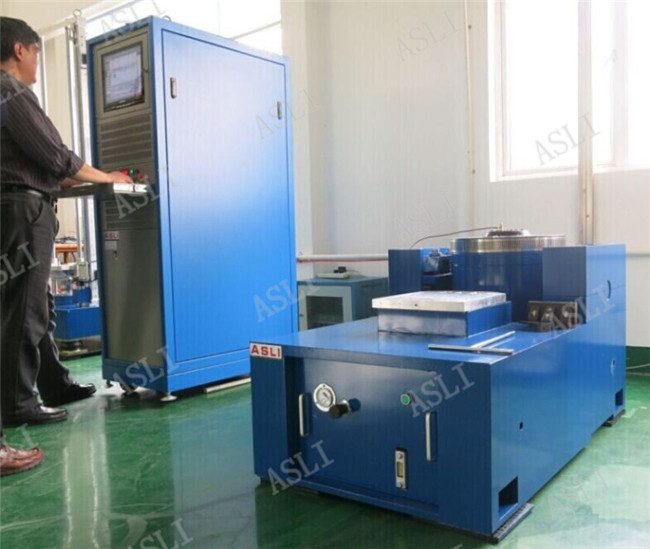

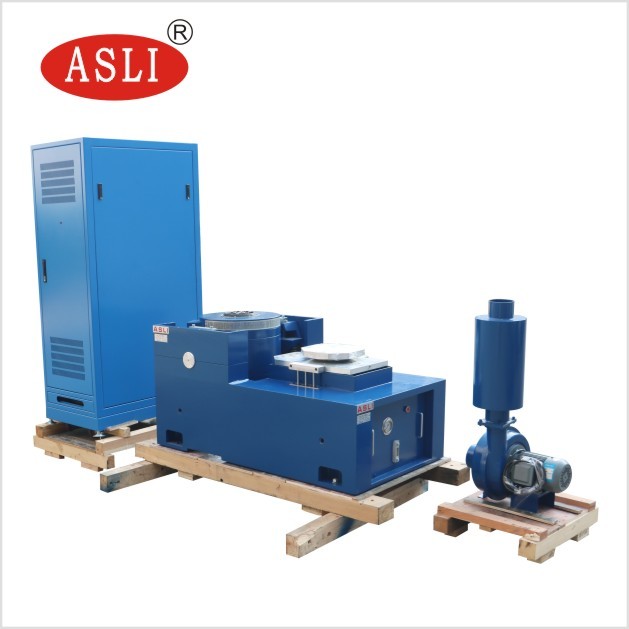

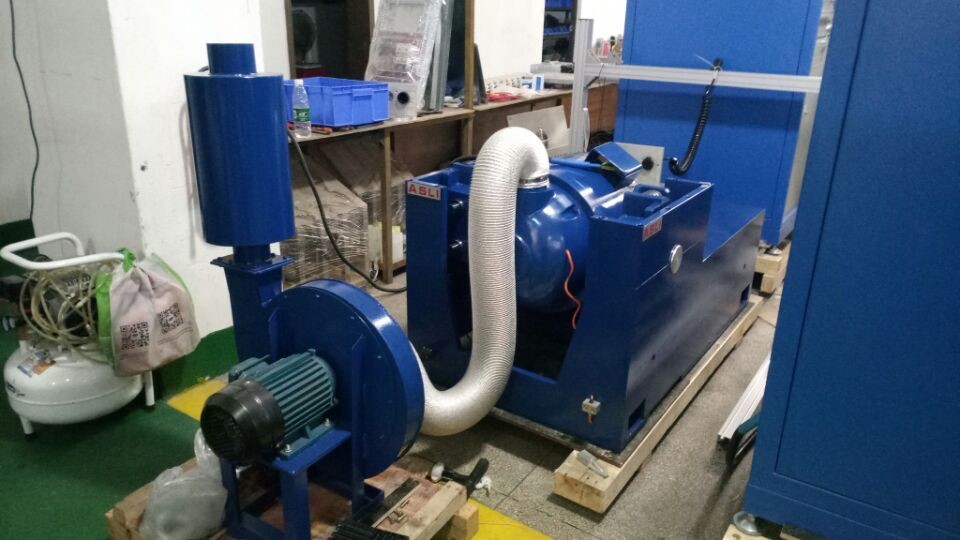

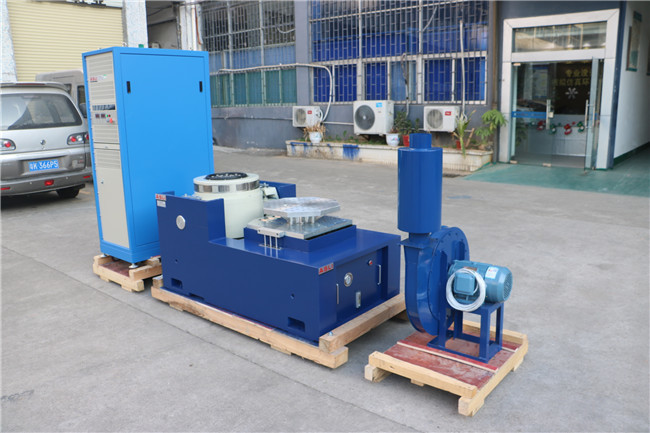

شیکر ارتعاش الکترودینامیک آزمایشگاهی با بنک افقی برای آزمایش PCB
شاکر های ASLI چه وظایفی دارند؟
* ارتعاش سینوسایدال با فرکانس ثابت
* لرزش پاک شده
* ارتعاش تصادفی
* شوک کلاسیک
* RSTD
* طیف واکنش شوک
* سینوس روی تصادفی
* تصادفیبه صورت تصادفي
....
پارامترهای فنی کل سیستم
1مدل: ES-1 ES-2 ES-3...ES-350
2نیروی سایز (N): 1000 تا 3500000
3نیروی تصادفی (N): 1000 تا 3500000
4محدوده فرکانس (HZ): 3 تا 3500
5شتاب نامي ((m/s2): 400 تا 1000
6سرعت نامشخص: 1.2 تا 1.8
7جابجایی نامی (p-p، mm) 25 تا 51
8. حداکثر بارگذاری ((kg): 70 تا 4500
9. کویل متحرک ((kg): 2.5 تا 300
10ابعاد کویل متحرک: 150 تا 870
ویژگی های پایه افقی:
در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
صندلی افقی و صندلی لرزش از نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری تعصب.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | ۱۲۰۰ × ۱۲۰۰ × ۳۰ ۱۲۰۰ × ۱۲۰۰ × ۴۰ ۱۲۰۰ × ۱۲۰۰ × ۵۰ |
5-800 5-1100 5-1400 |
126 168 210 |
ویژگی های عمودی صندلی بلند:
VT عمودی بلند و مخصوص، دقت محاسبه، طراحی پیچیده، برای اطمینان از مشتری به دست آورد بهترین عملکرد با توجه به کامل
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | ۱۲۰۰ × ۱۲۰۰ |
| VT1212 (بانک گرد) | 220 | 350 | Φ1200 |
