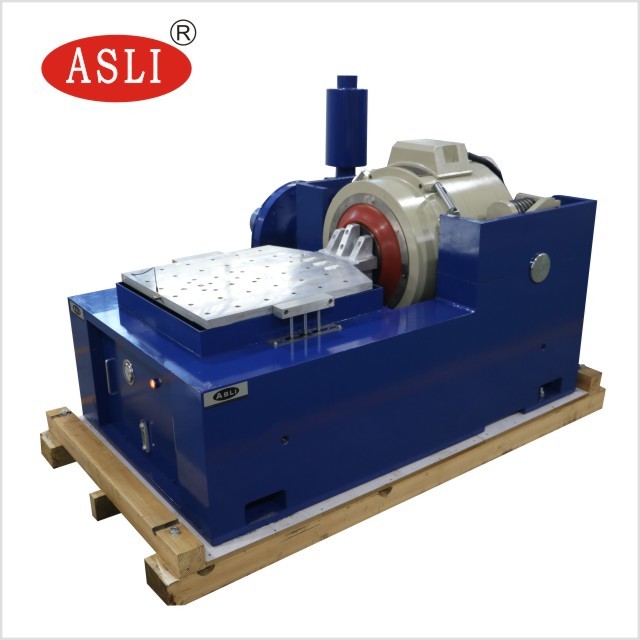

سیستم های آزمایش لرزش الکترومغناطیسی برای بازرسی توسط شخص ثالث
تست لرزش فرکانس بالا چیست؟
سیستم های آزمایش ارتعاش هیدرولیکی با فرکانس بالا و عملکرد بالا برای کاربردهای آزمایش عمودی، افقی، چند محوری، چرخش و صوتی.دستگاه های گسترش دهنده سر، منابع برق هیدرولیک، لاجری ها، کوپلرها و جداول لرزش چرخش.
دانلود سند برای ذخیره -- اینجا کلیک کنید ----→سیستم آزمایش لرزش مکانیکی ES-10.pdf
سیستم های آزمایش لرزش الکترومغناطیسی برای بازرسی توسط شخص ثالث
پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ویژگی ها:
1سیستم تعلیق محکم و هدایت حرکت خطی، ظرفیت حمل قوی، عملکرد هدایت خوب، ثبات بالا.
2کوله هوايي مرکز بار با سفتي ايستاتيکي بالا و سفتي ديناميكي کم، توان حمل قوي، عملکرد کامل در تغییرات دامنه.
3. سوئیچ قدرت کلاس D با کارایی بالا، جریان اوج 3 سیگما، مصرف انرژی کم و حداقل تحریف هارمونیک
4خود تشخيص سريع با قفل امنيتي، امنيت عالي
5. دستگاه عایق شاک کوله هوا برای پلتفرم لرزش بدون نیاز به پایه اضافی ، تولید مجدد کامل موج لرزش و کاهش انتقال لرزش

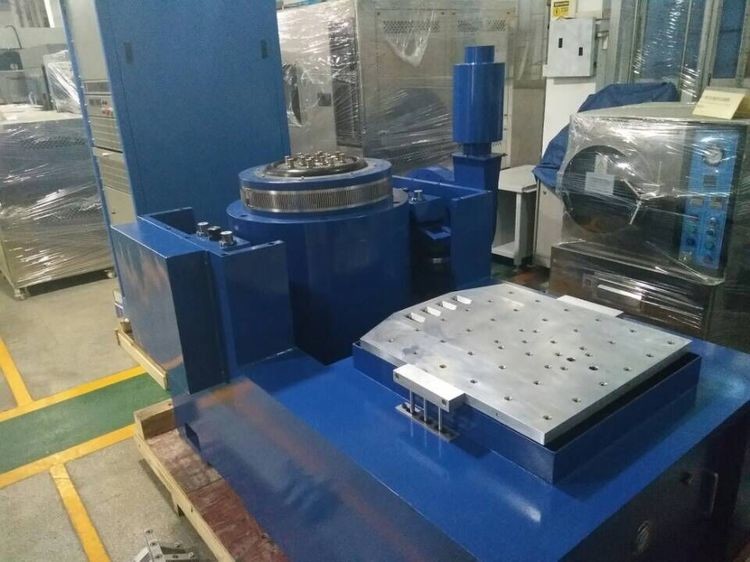

6پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف
7کار کنترل ساده
پارامترهای فنی کشنده افقی:
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
اصل کار دستگاه لرزش

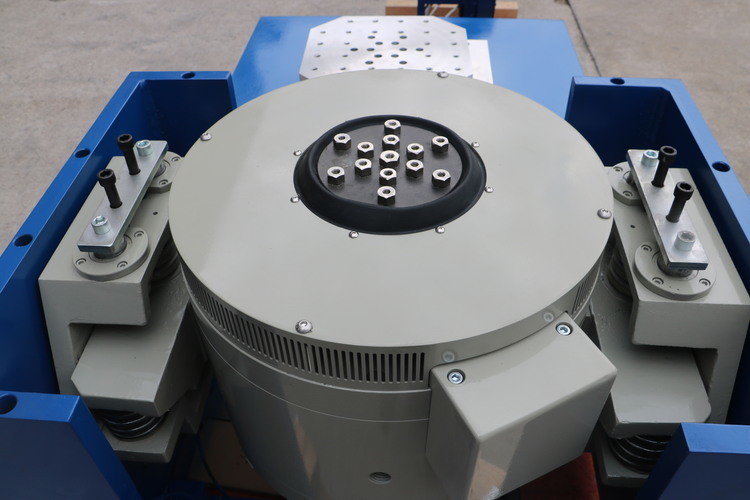

اصل کار تحریک کننده لرزش الکترومغناطیسی شبیه یک بلندگو است که در آن الکتریکیهدایت کننده توسط عمل نیروی الکترومغناطیسی در میدان مغناطیسی حرکت می کند.قطعات متحرک توسط تعادل میان جریان راننده و جریان مغناطیسی تولید می شوند.کنترل جریان راننده، می توان ژنراتور ارتعاش را کنترل کرد.
حداکثر سطح شتاب محرک ارتعاش الکترومغناطیسی با حداکثردر فرکانس پایین، جابجایی قطعات متحرک به گونه ای محدود می شود کهفرکانس رزونانس عنصر متحرک بالاتر تنظیم می شوداز حد بالاي محدوده فرکانس
عملکرد ژنراتور لرزش می تواند توسط نمودار نشان می دهد که حداکثربا استفاده از نمودار log-log، محدودیت جابجاییمی تواند به صورت یک خط مستقیم با شیب 6 دبیل/اکتاو بیان شود.
