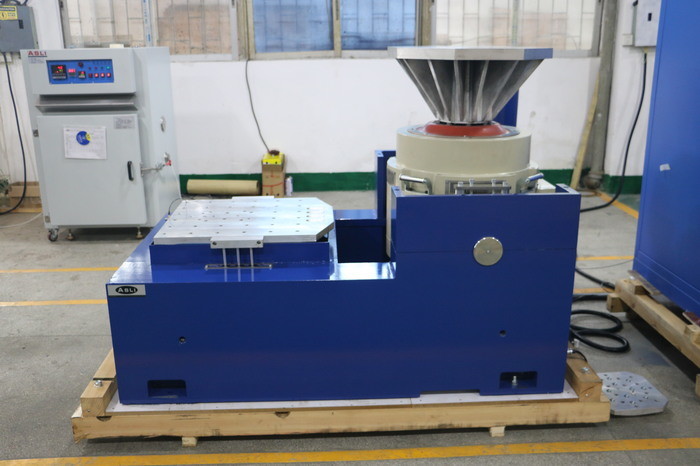

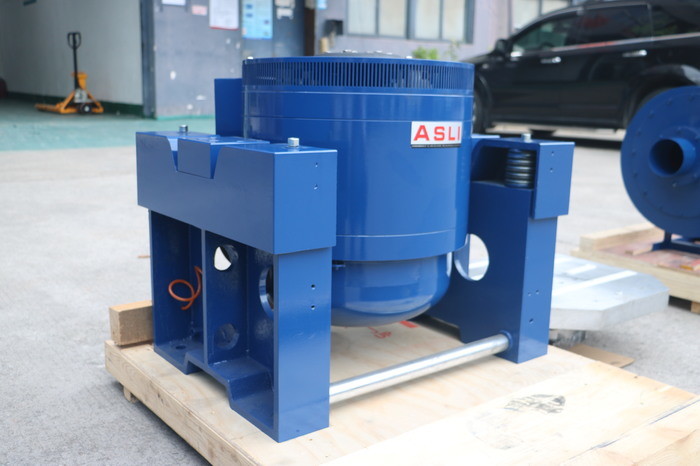

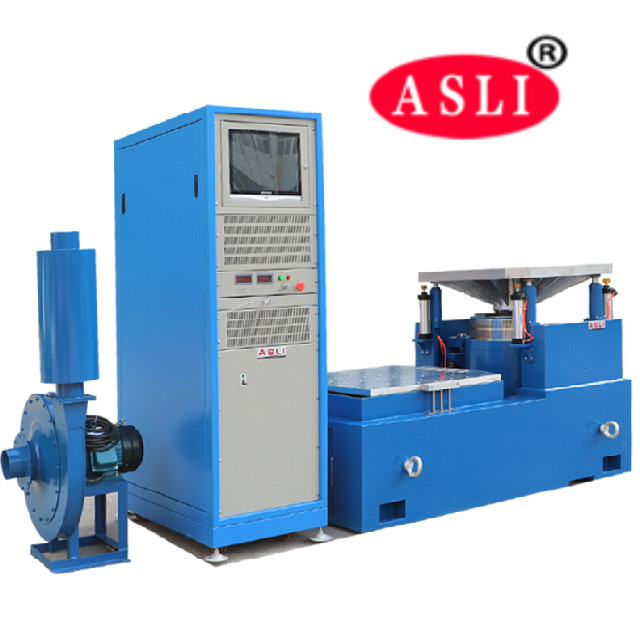

تجهیزات آزمایش لرزش الکترومغناطیسی با فرکانس بالا برای قطعات الکترونیک
آزمایش لرزش چیست؟
محصولات روزانه در بسته ها و ظروف حمل و نقل به سراسر جهان ارسال می شوند. وسایل نقلیه، کشتی ها یا هواپیما می توانند آنها را حمل کنند، اما در هر حالت، آنها در معرض لرزش هستند.آزمایش لرزش اغلب به عنوان یک ابزار کنترل کیفیت برای قرار دادن محصولات در معرض لرزش قبل از حمل استفاده می شود. نتایج می تواند برای طراحی محصول و بسته بندی برای کاهش آسیب ناشی از لرزش و پرتاب استفاده شود. آزمایش لرزش همچنین برای نظارت بر پمپ ها و موتورها استفاده می شود.
دانلود سند برای ذخیره -- اینجا کلیک کنید ----→تجهیزات آزمایش لرزش ES-20.pdf
تجهیزات آزمایش لرزش الکترومغناطیسی با فرکانس بالا برای قطعات الکترونیک پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
پارامترهای فنی کشنده افقی:
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
پارامترهای فنی کشنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
تنظیمات چند حالت
حس، تصادفی، جستجو و اقامت، برخورد معمول و حالت شبیه سازی جاده.
ظرفیت حمل نیرو
کوله هواي حمل مرکزي، سفتي ايستاتيکي بزرگ، سفتي ديناميكي کوچيک، توان حمل قوي و اثر خوب در زمان تغيير دامنه دارد.
کنترل تداخل
فلوکس نشت طراحی دوگانه مغناطیسی و میدان مغناطیسی به طور یکنواخت حل می شود تا تداخل مدار کنترل میدان الکترومغناطیسی قوی
علاوه بر آزمایش لرزش، طیف محصولات ما همچنین شامل:
(1) سری آزمایش درجه حرارت/رطوبت: اتاق آزمایش درجه حرارت و رطوبت، اتاق آزمایش حرکت در ثبات، اتاق آزمایش شوک حرارتی،اتاق آزمایش UV درجه حرارت و رطوبت، اتاق درجه حرارت رامپ
(2) سری آزمایش پیری:دمای بالاکوره، کوره خشک کردن خلاء، اتاق آزمایش پیری تهویه هوا، اتاق آزمایش پیری بخار، اتاق آزمایش اوزون، سوختن در تجهیزات آزمایش
(3) شبیه سازی آب و هواtسری: اتاق آزمایش بارش باران، اتاق آزمایش گرد و غبار، اتاق آزمایش پیری لامپ زنون، اتاق آزمایش مقاومت UVباره
(4) سری آزمایشات مکانیکی: دستگاه آزمایش لرزش، دستگاه آزمایش سقوط،دستگاه آزمایش ضربه، تست کننده شوک مکانیکی شتابو غیره
