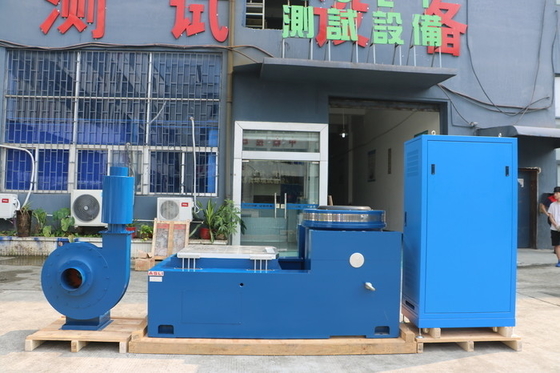

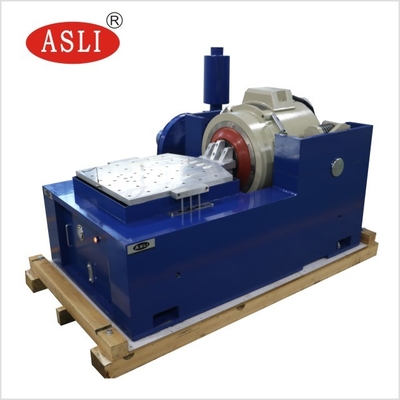

DO-160F MIL-STD-810 لرزشگیر آزمایشگاهی فرکانس بالا شبیه سازی انتقال لرزش الکترودینامیکی
Product Details
| نیروی سینوسی: | 30 KN | جهت ارتعاش: | ارتعاش عمودی + افقی |
|---|---|---|---|
| استانداردهای تست: | DO-160F MIL-STD-810 | اندازه جدول: | 800*800 میلی متر |
| حداکثر جابه جایی: | 100 میلی متر | محدوده فرکانس: | 5 تا 2800 هرتز |
| برجسته کردن |
لرزشگیر الکترودینامیک آزمایشگاهی,لرزشگیر الکترودینامیکی شبیه سازی حمل و نقل,سیستم لرزاننده الکترودینامیکی MIL-STD-810 |
||
Product Description
DO-160F MIL-STD-810 شیکر آزمایشگاهی با فرکانس بالا شبیه سازی حمل و نقل شیکر ارتعاش الکترودینامیک
اصل کار دستگاه لرزش
اصل کار تست کننده لرزش شبیه به یک بلندگو است که در آن الکتریکیهدایت کننده توسط عمل نیروی الکترومغناطیسی در میدان مغناطیسی حرکت می کند.قطعات متحرک توسط تعادل میان جریان راننده و جریان مغناطیسی تولید می شوند.کنترل جریان راننده، می توان ژنراتور ارتعاش را کنترل کرد.
حداکثر سطح شتاب محرک ارتعاش الکترومغناطیسی با حداکثردر فرکانس پایین، جابجایی قطعات متحرک به گونه ای محدود می شود کهفرکانس رزونانس عنصر متحرک بالاتر تنظیم می شوداز حد بالاي محدوده فرکانس
عملکرد ژنراتور لرزش می تواند توسط نمودار نشان می دهد که حداکثربا استفاده از نمودار log-log، محدودیت جابجاییمی تواند به صورت یک خط مستقیم با شیب 6 دبیل/اکتاو بیان شود.
| شاکر | |
| نیروی سینوس (قله) | 30kN |
| نیروی ضربه (قله) | 60 kN |
| محدوده فرکانس | 5~2800هرتز |
| جابجایی (متداوم) | 100 میلی متر |
| حداکثر سرعت | 1.8 متر/ ثانیه |
| حداکثر شتاب | 100 گرام |
| قطر آرمور | 445 میلی متر |
| فرکانس رزونانس درجه یک | 2۴۰۰ هرتز |
| زمان منحرف مجاز | > 500 Nxm |
| وزن زره | ۴۰ کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متری) |
| فرکانس جداسازی لرزش محوری | ۳ هرتز |
| مکس، بار مفید | ۵۰۰ کیلوگرم |
| نشت جریان مغناطیسی | ≤1 mT |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1،330x860x1,250 میلی متر |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) |
دستگاه لرزش فرکانس بالا ویژگی ها:
1سیستم تعلیق محکم و هدایت حرکت خطی، ظرفیت حمل قوی، عملکرد هدایت خوب، ثبات بالا.
2کوله هوايي مرکز بار با سفتي ايستاتيکي بالا و سفتي ديناميكي کم، توان حمل قوي، عملکرد کامل در تغییرات دامنه.
3. سوئیچ قدرت کلاس D با کارایی بالا، جریان اوج 3 سیگما، مصرف انرژی کم و حداقل تحریف هارمونیک
4خود تشخيص سريع با قفل امنيتي، امنيت عالي
5. دستگاه عایق شاک کوله هوا برای پلتفرم لرزش بدون نیاز به پایه اضافی ، تولید مجدد کامل موج لرزش و کاهش انتقال لرزش
6پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف
7کار کنترل ساده
فرمول کلی برای محاسبه بردار نیروی سیستم های ارتعاش:
نیروی ((N) = جرم ((kg) × شتاب ((m/s2 یا g) x1.3 عوامل ایمنیF=MA*1.3
جرم = شاکر آرمان + دستگاه تحت آزمایش + فکسچر (طاوله عمودی/طاوله لغزنده با میله راننده)
ما با ارتفاع فرکانس لابراتوار شاکر نقلیه شبیه سازی الکترودینامیک لرزش شاکر می تواند دیداراستانداردهای آزمون DO-160F MIL-STD-810، اگر شما نیاز به جزئیات بیشتر، تردید نکنید برای ارسال درخواست خود را.
