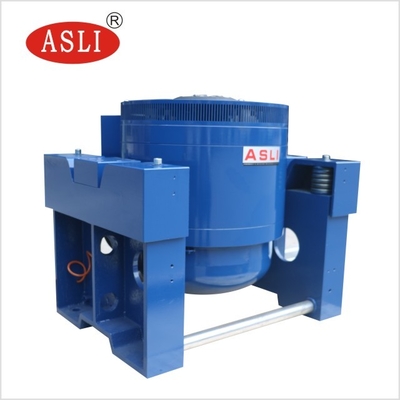

میز لرزاننده تست ارتعاش آزمایشگاهی فرکانس بالا برای کانکتورها
پارامترهای فنی در مورد میز لرزاننده تست ارتعاش آزمایشگاهی فرکانس بالا برای کانکتورها
| مدل | سینوسی دارای رتبه نیرو (N) |
رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s) | جایگزینی رتبه بندی شده (pp) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
درخواست قیمت شیکر الکترودینامیک:
ما تولید کننده محصولات سری ارتعاش الکتریکی هستیم، "ساختار مدار مغناطیسی مضاعف"، "دایره های عمل اسکلت خود تولید شده"، "پشتیبانی هوابرد" و "بلبرینگ و هدایت خطی"، "ایزوله تراننیون" فناوری مدرن پیشرفته را اتخاذ کرده ایم.
و فن آوری ویژه، می تواند در تست ارتعاش سینوسی سه محور X، Y، Z و تست ارتعاش تصادفی پهن باند تکمیل شود، تکمیل شود.
با استفاده از آزمایش طیف پاسخ ضربه ای و پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندانه ای).تستر لرزش فرکانس بالا به طور گسترده استفاده می شود
در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات،
لوازم خانگی و سایر زمینه ها.--- لرزش سنج صنعتی
تست شوک موج نیمه سینوسیاز ویژگی ها:
1. اسکلت دایره پویا به خوبی طراحی شده، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. راکر میله غلتک مستقیم و واردات گرا جهت سفتی بدن کامپوزیت، ظرفیت بار غیرعادی.
4. پایه جداسازی Trunnion اختصاص داده شده به استفاده از هورمون، نصب و راه اندازی راحتی تلفن همراه.
5. فن آوری پیشرفته حرکت در سراسر سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک، سفتی پویا بالون کوچک بلبرینگ، افزایش ظرفیت جدول ارتعاش، بهبود عملکرد فرکانس پایین.

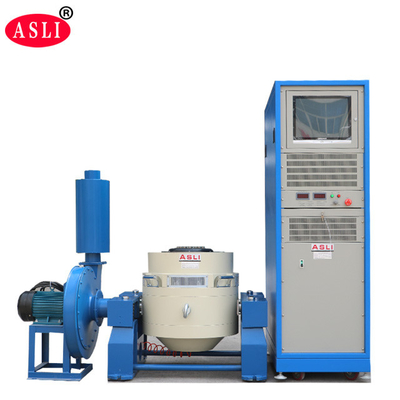

سیستم لرزش (ES-10)
1 پارامترهای فنی با لرزش لرزان الکترودینامیک صنعتی:
(1) نیروی نامی: نیروی سینوسی 10000 نیوتن؛نیروی تصادفی 10000 نیوتن؛نیروی شوک 10000 نیوتن؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، رفت و برگشت به جلو و عقب، سینوسی، تصادفی، شوک
(3) حالت فرکانس رفت و برگشت: خطی، لگاریتمی، رفت و برگشت به جلو و عقب، فرکانس ثابت
(4) زمان‌های فرکانس جابجایی: 1 تا 32767.
(5) زمان فرکانس رفت و برگشت: فرکانس ثابت/تک 1-3600 دقیقه، منحنی های فرکانس رفت و برگشت را می توان نمایش داد.
(6) حداکثرشتاب 1000 متر بر ثانیه 2 (بدون بار)
(7) حداکثرسرعت: 1.8 متر بر ثانیه
(8) حداکثرجابجایی: 51mmp-p (بدون بار)، پیک دوبل
(9) جابجایی ضربه: 51 میلی متر
(10) وزن کویل متحرک: 14 کیلوگرم
(11) جهت ارتعاش: ارتعاش عمودی + افقی
(12) موج ارتعاشی: سینوسی، تصادفی، شوک
(13) قطر سیم پیچ متحرک: Φ240 میلی متر
(14) ابعاد سیستم لرزش (mm): W1046 * H660 * D783mm
(15) وزن سیستم لرزش: 900 کیلوگرم

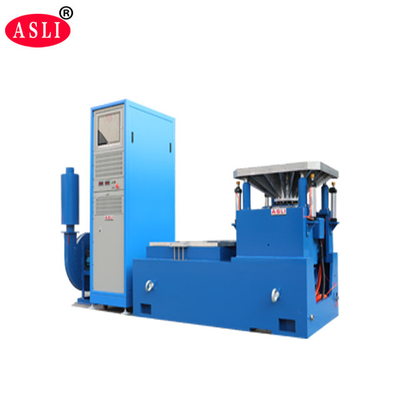

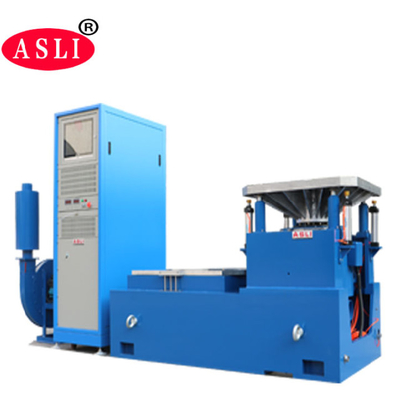

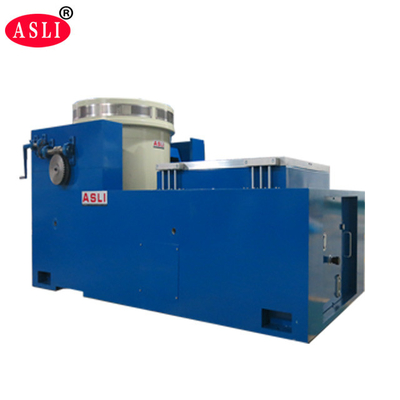

ویژگی های پایه افقی در مورد دستگاه تست ارتعاش:
در داخل نیمکت بارگیری کوچک برای درک شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگیری و عملکرد نیمکت کل دستگاه.
نیمکت افقی و نیمکت ارتعاشی از نوع یکپارچه، با ساختار عالی، راحتی برای نصب و تنظیم هستند.
مسیر فشار استاتیک، V شکل، با ظرفیت مقاوم در برابر شیب و مقاوم در برابر بارگذاری.
پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
الزامات نصب با دستگاه لرزش سنج:
(1) کاربران باید لیفتراک و ابزار تعویض را برای جابجایی تجهیزات آماده کنند زیرا بسیار سنگین است، همچنین لطفا مطمئن شوید
درب به اندازه ای بزرگ است که وسایل را وارد می کند
(2) محیط کار دستگاه باید در دمای اتاق و با تهویه خوب باشد.ما به شدت پیشنهاد می کنیم که کولر گازی را در محل کار نصب کنید.فاصله فضایی دستگاه
سمت چپ/راست/پشت باید حداقل باشد.700 میلی متر، جلو باید حداقل باشد.1500 میلی متر
بسته برای سیستم لرزاننده ارتعاشی الکترودینامیک نیروی بزرگ:
ابتدا فیلم PP و سپس فوم 10 میلی متری بین دستگاه و کیس، و خارج از آن مورد استاندارد صادراتی تخته سه لا است.
