دانلود سند برای ذخیره -- اینجا کلیک کنید ----→استند آزمون ارتعاش فرکانس بالا ES-30.pdf

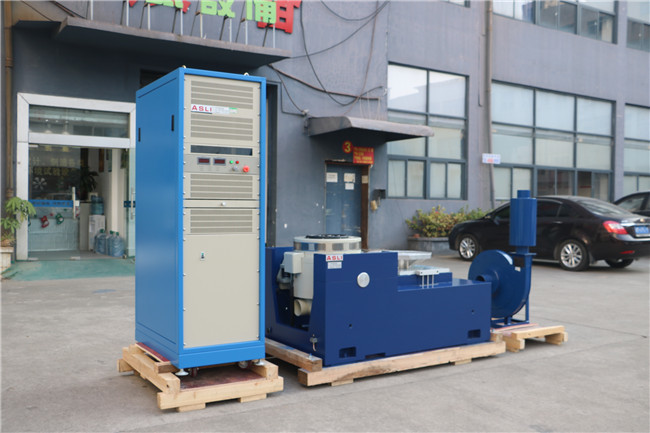

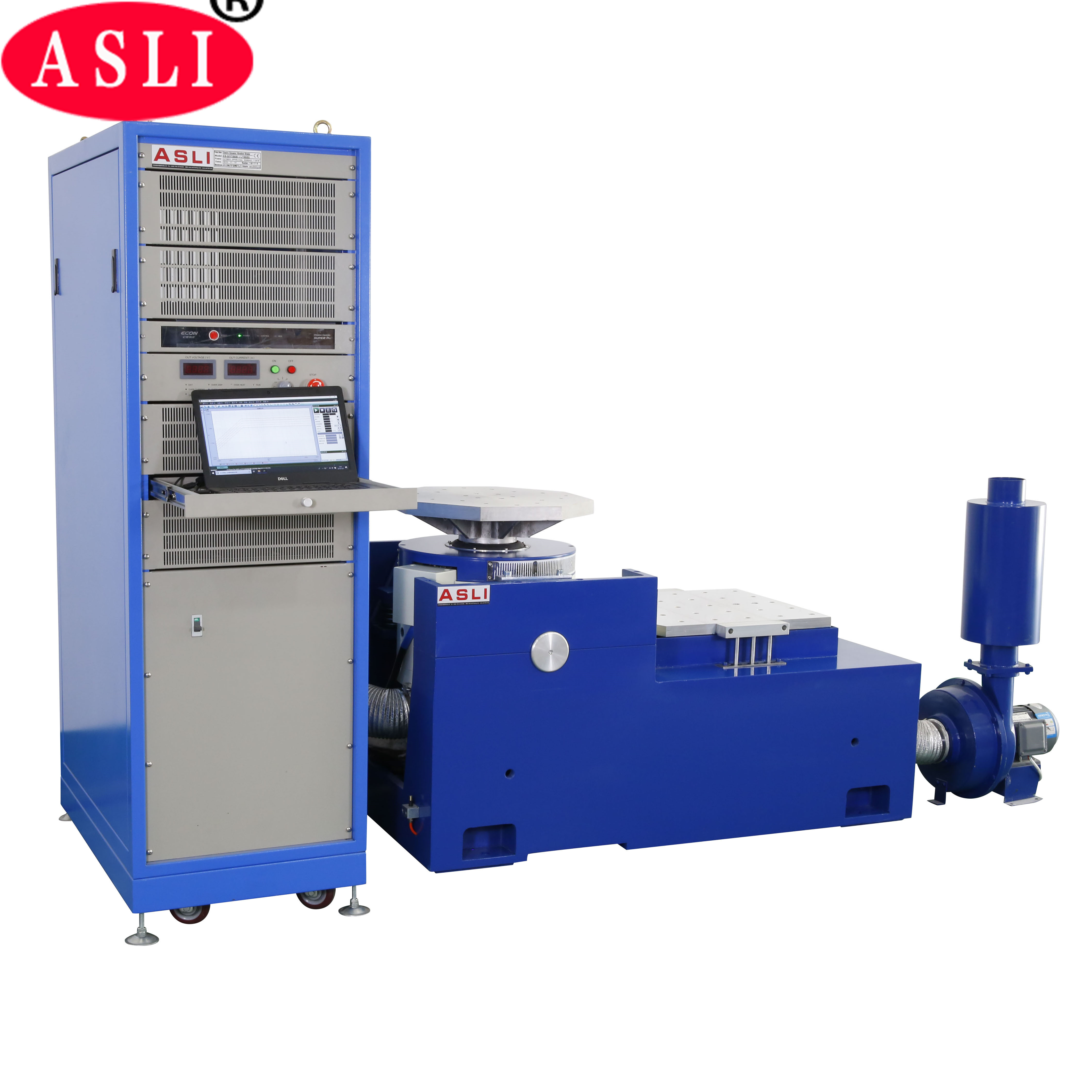

دستگاه آزمایش ارتعاش عمودی الکترومغناطیسی قابل برنامه ریزی برای بسته بندی
سیستم آزمایش لرزش فرکانس بالااختصاص داده شده به کیفیت بالا، عملکرد بالا و قابلیت اطمینان بالا، دقت و دقت، و عملیات راحت. این یک بستر آزمایش است که تمام انواع مشخصات آزمایش را برآورده می کند،و می تواند از جمله IEC اجرا شود، MIL-STD، JIS، ASTM و سایر مشخصات.
پارامترها:
| شاکر | |
| نیروی سینوس (قله) | 30kN |
| نیروی ضربه (قله) | 60 kN |
| محدوده فرکانس | 5~2800هرتز |
| جابجایی (متداوم) | 100 میلی متر |
| حداکثر سرعت | 1.8 متر/ ثانیه |
| حداکثر شتاب | ۷۵ گرم |

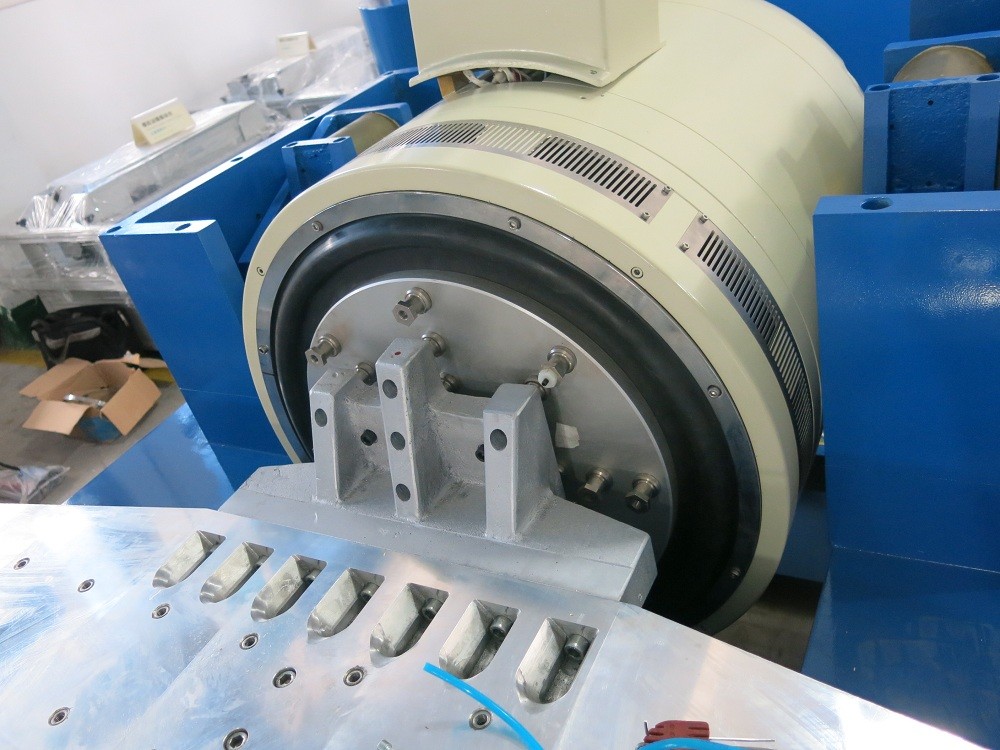

| قطر آرمور | 445 میلی متر |
| فرکانس رزونانس درجه یک | 2۴۰۰ هرتز |
| زمان منحرف مجاز | > 500 Nxm |
| وزن زره | ۴۰ کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متری) |
| فرکانس جداسازی لرزش محوری | ۳ هرتز |
| مکس، بار مفید | ۵۰۰ کیلوگرم |
| نشت جریان مغناطیسی | ≤1 mT |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1،330x860x1,250 میلی متر |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) |
| تقویت کننده قدرت | |
| خروجی تقویت کننده | 30 کلووا |
| SNR | >65 دی سی بی |
| ولتاژ خروجی نامی | 120 ورمی |
| ابعاد (L × W × H، غیر بسته بندی شده) | 800x900x2,100 میلی متر |
ویژگی های محصول
* سیستم تعلیق انعطاف پذیر و راهنمای خط مستقیم، ظرفیت حمل قوی، عملکرد هدایت خوب و ثبات بالا.
* سفتی استاتیک کوله هوا حمل مرکزی بزرگ است، سفتی پویا کوچک است، ظرفیت حمل قوی است و عملکرد پویا عالی است.
* تشخیص سریع خود معاینه و حفاظت از زنجیره، ایمنی و قابلیت اطمینان بالا؛
* دستگاه خنک کننده و عایق کننده کوله هوا باعث می شود که ویبراتور نیازی به پایه ویژه نداشته باشد، موج لرزش را به طور کامل بازتولید می کند و انتقال لرزش را کاهش می دهد.

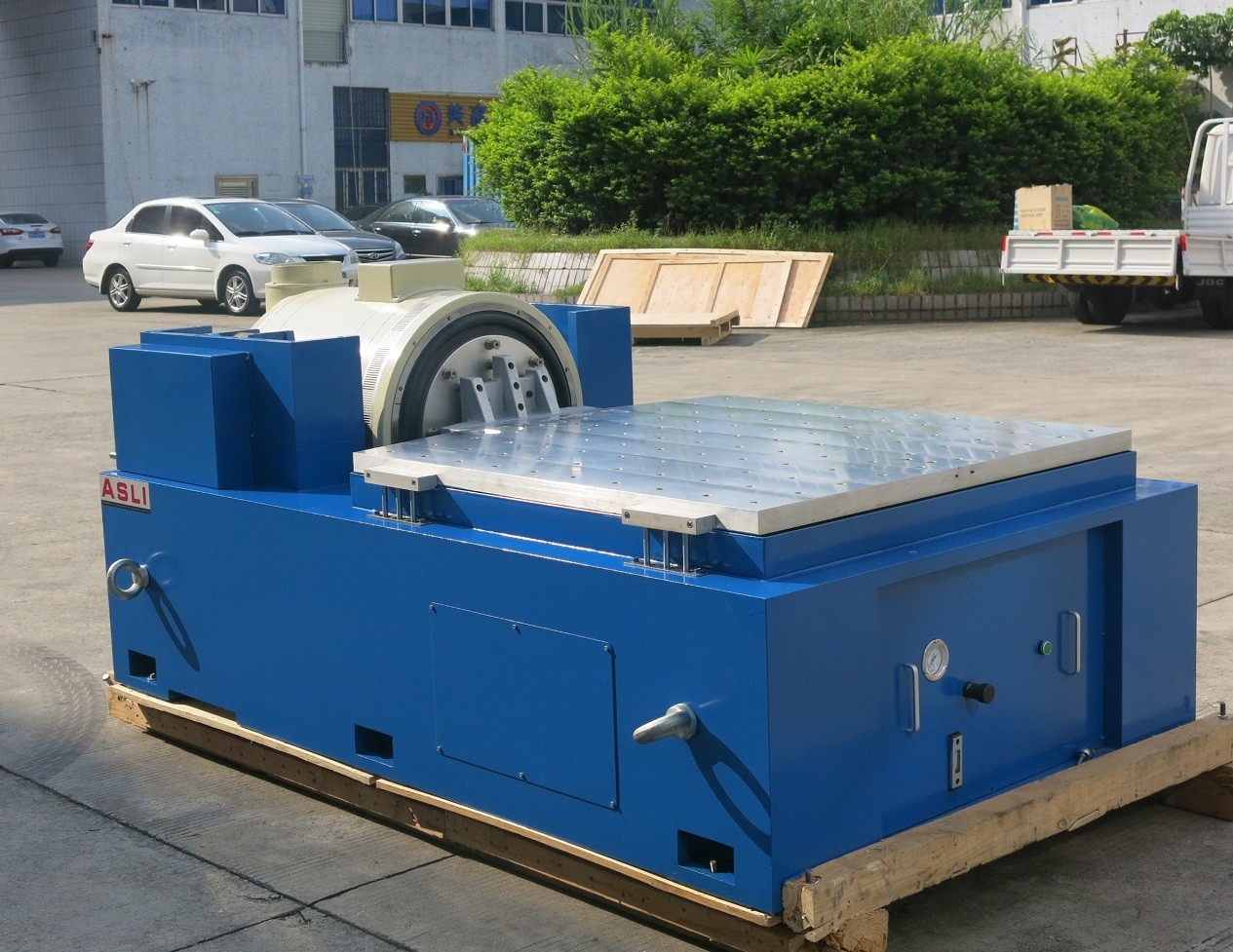

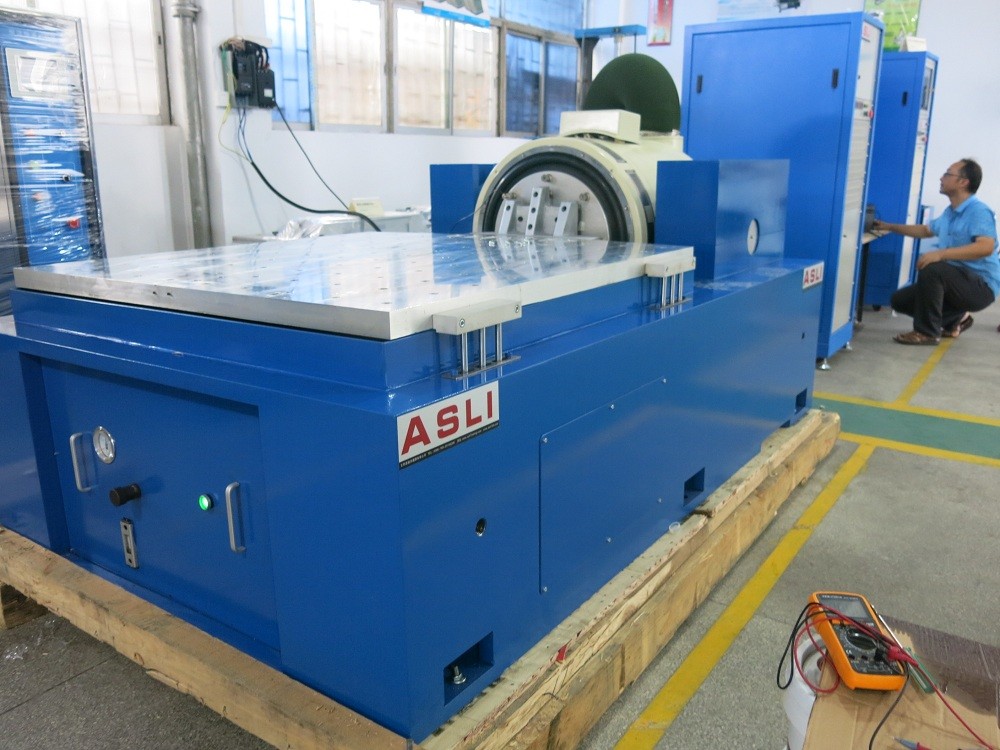

* استفاده متفاوت از پلتفرم های توسعه افقی و عمودی
* می تواند با انواع کنترل کننده های ارتعاش استفاده شود و کار آن ساده است.
ما ميتونيم اين کار رو به صورت سفارشي انجام بديم
آزمایش لرزش با تکرار شرایط (در یک محیط آزمایش) انجام می شود که یک محصول، ماشین یا ساختار ممکن است در طول عمر خود از طریق آن عبور کند یا مشاهده کند.از جمله شرایط در طول حمل و نقل و همچنین عملیات.از این رو، آزمایش لرزش پیشگیری از مشکلات عملکرد و خرابی های احتمالی را حتی قبل از شروع یا رخ دادن آنها انجام می دهد.
همچنین، صنایع دارای چرخه های تولید 24 ساعته نیاز به آزمایش و نظارت بر لرزش های حیاتی و فرآیندهای سیستم دارند.در صنایع تولید فشرده مانند نفت و گاز، تولید برق، فلزات و معادن و غیره،خرابی یا وقفه ی هر ماشین یا دستگاهی منجر به از دست دادن کارایی و افزایش هزینه های تولید و محیط کار نامطمئن می شود.بنابراین، این صنایع نیاز به نظارت و آزمایش لرزش مداوم و منظم دارند.
