دانلود سند برای ذخیره -- اینجا کلیک کنید ----→تست کننده لرزش ES-3A.pdf

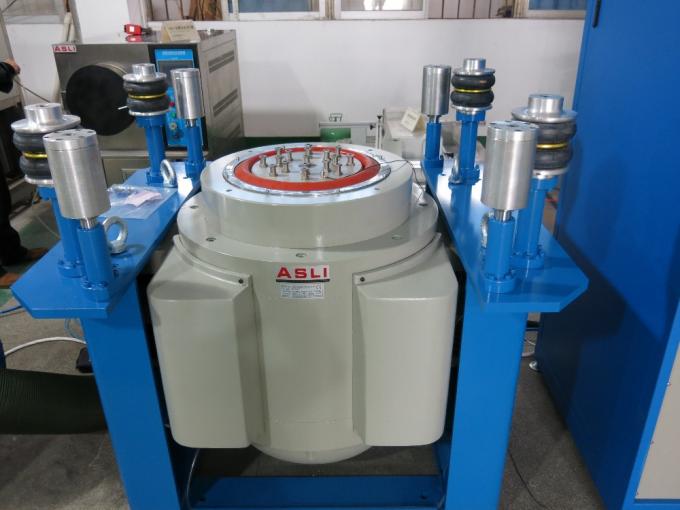

MIL-STD-810F الکترودینامیک فرکانس بالا میز لرزش سینوس و شوک تصادفی
استفاده از دستگاه لرزش الکترودینامیک:
ما تولید کننده سری محصولات دستگاه آزمایش ارتعاش با فرکانس بالا هستیم، "ساختمان مدار دوگانه مغناطیسی" را اتخاذ کرده ایم، "چرخه های عمل اسکلت خود تولید شده"،"حمایت هوایی" و "دستاوردهای رول و هدایت خطی"، "عزل trunnion" تکنولوژی مدرن پیشرفته و تکنولوژی ویژه، می تواند در X، Y، Z آزمایش لرزش سینوسایدال سه محور و آزمایش لرزش تصادفی پهن باند تکمیل شود،که توسط کلاسیکی (نیمی - سین) تکمیل شوداین محصولات به طور گسترده ای در دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک،دستگاه های الکتریکی، ارتباطات، لوازم خانگی و زمینه های دیگر.
پارامترهای فنی دستگاه آزمایش لرزش:
| مدل |
سینس نامی قدرت(ن) |
درجه بندی تصادفی قدرت(ن) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
رتبه بندی شده ازقرار دادن (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
سیستم آزمایش ارتعاش 3 محور با فشار بالا با 8 کانال کنترل کننده ارتعاش ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.

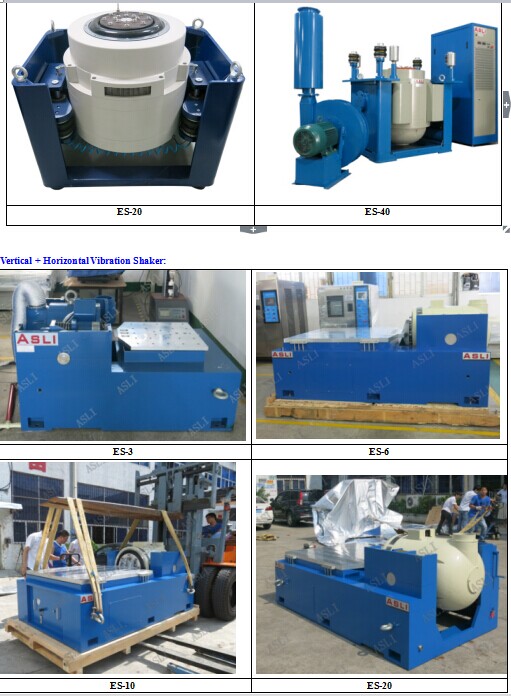

پارامترهای فنی افقیگسترش دهنده:
پارامترهای فنی عمودیگسترش دهنده:
گواهينامه اين دستگاه:
گزارش کالیبراسیون رسمی شخص سوم چین
گواهینامه CE
برای بسته بندی:
1اول فيلم PP
2بسته خلاء
3. دوباره فيلم PP
4فوم PU 10mm ضخامت برای جلوگیری از برخورد
5. جعبه پلائیوود محکم شده
6. نماد استاندارد ASLI Case MARK

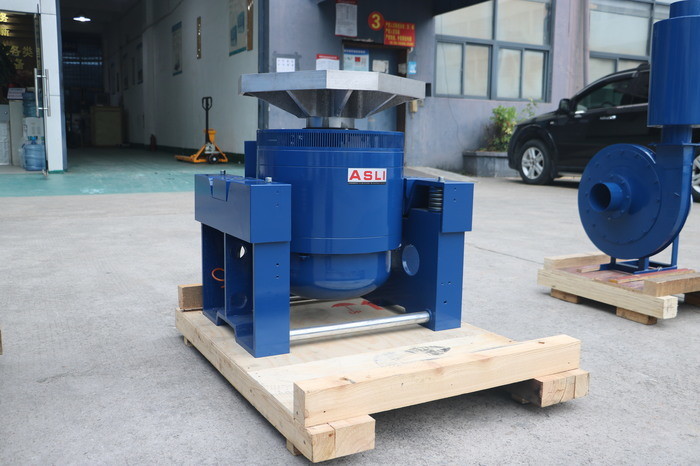

جزئیات بسته بندی و حمل دستگاه آزمایش لرزش:
