دانلود فایل ES-3A vibration tester.pdf
برای سیستم تست ارتعاش، لطفاً موارد زیر را آماده کرده و استعلام خود را ارسال کنید، ما به شما در انتخاب مدل مناسب کمک خواهیم کرد.
شرح نمونه
جرم تست نمونه
ابعاد نمونه
پروفایل تست در صورت موجود بودن
حداکثر شتاب تست
تست در جهت X,Y,Z یا فقط تست در جهت Z
مشخصات مدلسیستم تست ارتعاش خنک شونده با هوا، میز لرزاننده دینامیکی با فیکسچر نمونه سفارشی
| مشخصات سیستم | |||
| مدل سیستم: | ES- 3 | ||
| محدوده فرکانس: | 3~3500 | ||
| نیروی نامی | سینوسی نیوتن | 400 | |
| تصادفی نیوتن | 400 | ||
| ضربه نیوتن | 1000 | ||
| حداکثر شتاب. | سینوسی (m/s2) | 51 | |
| تصادفی (m/s2 rms) | 51 | ||
| ضربه (m/s2) | 300 | ||
| حداکثر سرعت. | سینوسی (m/s2) | 250 | |
| ضربه (m/s2) | 250 | ||
| حداکثر جابجایی. | حداکثر حرکت mm (p-p) |
6.5 | |
| کویل متحرک | 3.5 کیلوگرم | ||
| ابعاد کویل متحرک | قطر 230 میلی متر | ||
| حداکثر بار: | 100 کیلوگرم | ||
سایر انتخاب های لرزاننده ارتعاشی موجود
| مدل |
سینوسی نامی نیرو (N) |
تصادفی نامی نیرو (N) |
محدوده فرکانس (هرتز) شتاب نامی (m/s |
2)سرعت نامی (m/s) | جابجایی نامی (p-p)mm |
حداکثر بار (کیلوگرم) کویل متحرک (کیلوگرم) |
ابعاد | کویل متحرک (میلی متر) |
ES-1 1000 |
| 1000 | 51 | 51 | 1.6 | 40 | 70 | 6.5 | Φ230 | ES-2a | 3000 |
| 2000 | 300 | 300 | 1.6 | 25 | 250 | 6.5 | Φ230 | ES-2a | 3000 |
| 2000 | 300 | 300 | 1.6 | مثال ارتعاش برای تست تصادفی | 250 | ES-40 | Φ230 | ES-3 | 10000 |
| 3000 | 400 | 400 | 1.6 | 51 | 250 | 6.5 | Φ150 | ES-3a | 3000 |
| 3000 | 400 | 400 | 1.6 | 40 | 250 | ES-40 | Φ230 | ES-6 | 10000 |
| 6000 | 1000 | 1000 | 1.6 | 51 | 250 | 6.5 | Φ230 | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | 51 | 250 | 300 | Φ230 | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ240 | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | مثال ارتعاش برای تست تصادفی | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | 51 | 4500 | 40 | Φ450 | ES-40 | 120000 |
| 40000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ450 | ES-60 | 120000 |
| 50000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ450 | ES-60 | 120000 |
| 60000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ450 | ES-100 | 120000 |
| 100000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | 51 | ES-160 | 120000 |
| 120000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ500 | ES-160 | 160000 |
| 160000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ600 | ES-200 | 200000 |
| 200000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ650 | ES-350 | 350000 |
| 350000 | 1000 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 | مثال ارتعاش برای تست تصادفی | ویژگی ها: |
1. اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
2. دو مدار مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
3. بلبرینگ های غلتکی میله راکر مستقیم و بدنه کامپوزیت وارداتی با سفتی جهت دار، ظرفیت بار خارج از مرکز.
4. پایه ایزوله ترونیون اختصاصی برای استفاده هورمون، نصب راحت.
5. سیستم پیشرفته حرکت در اطراف برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی کانال جدید و بهبود اثر خنک کننده.
7. سفتی استاتیک، سفتی دینامیکی بالون کوچک یاتاقان، افزایش ظرفیت میز ارتعاش، بهبود عملکرد فرکانس پایین.
پارامترهای فنی میز ارتعاش افقی (تست محور X,Y)

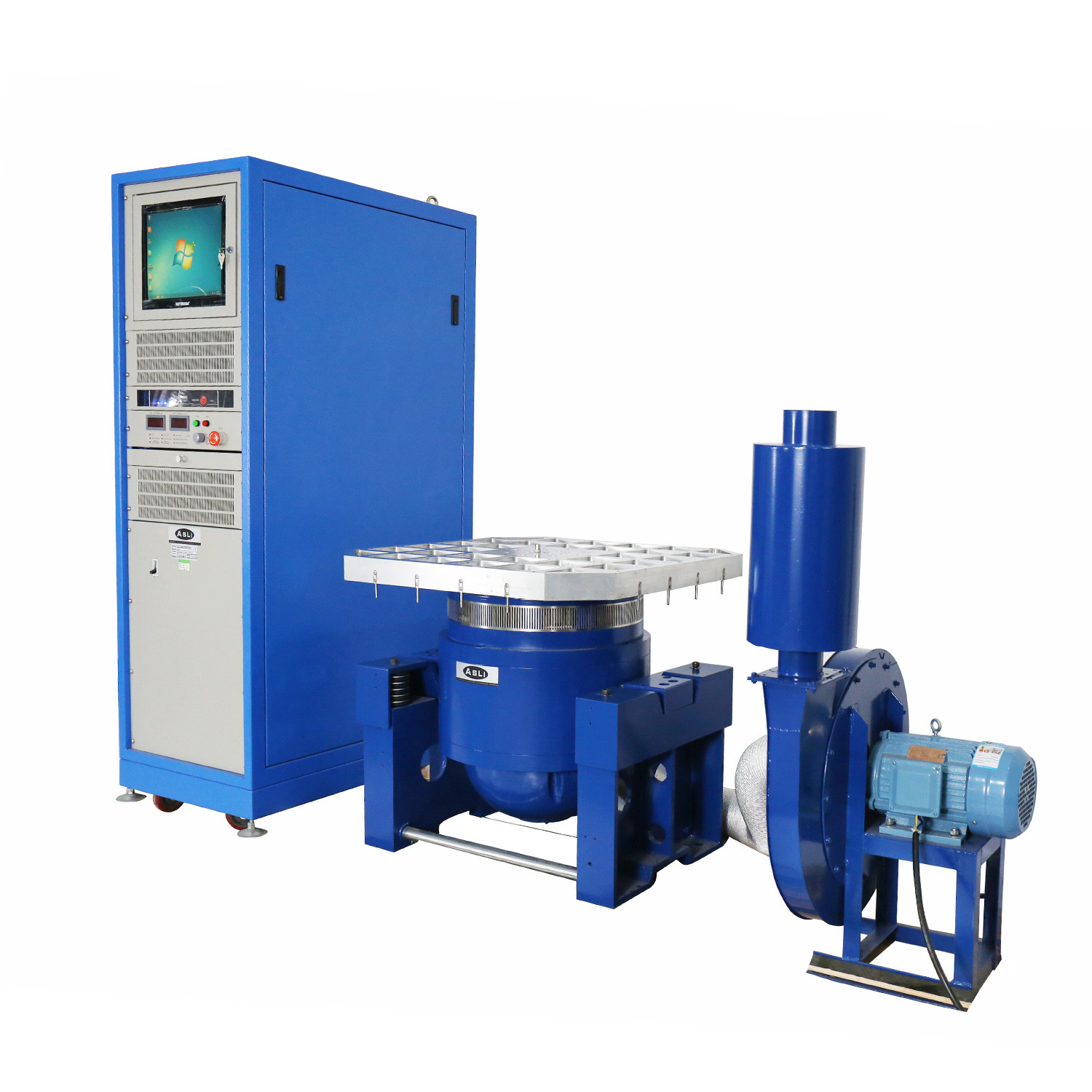

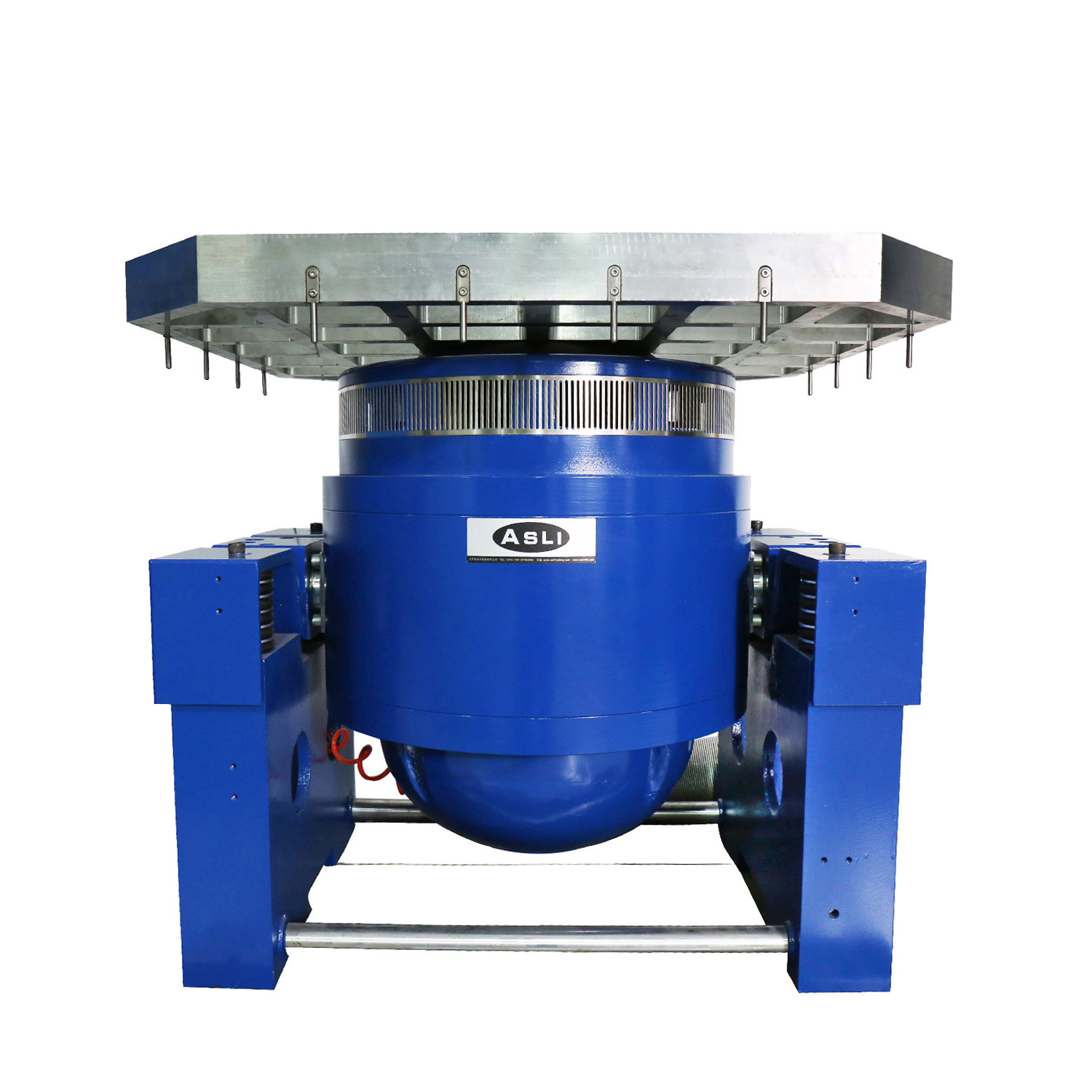

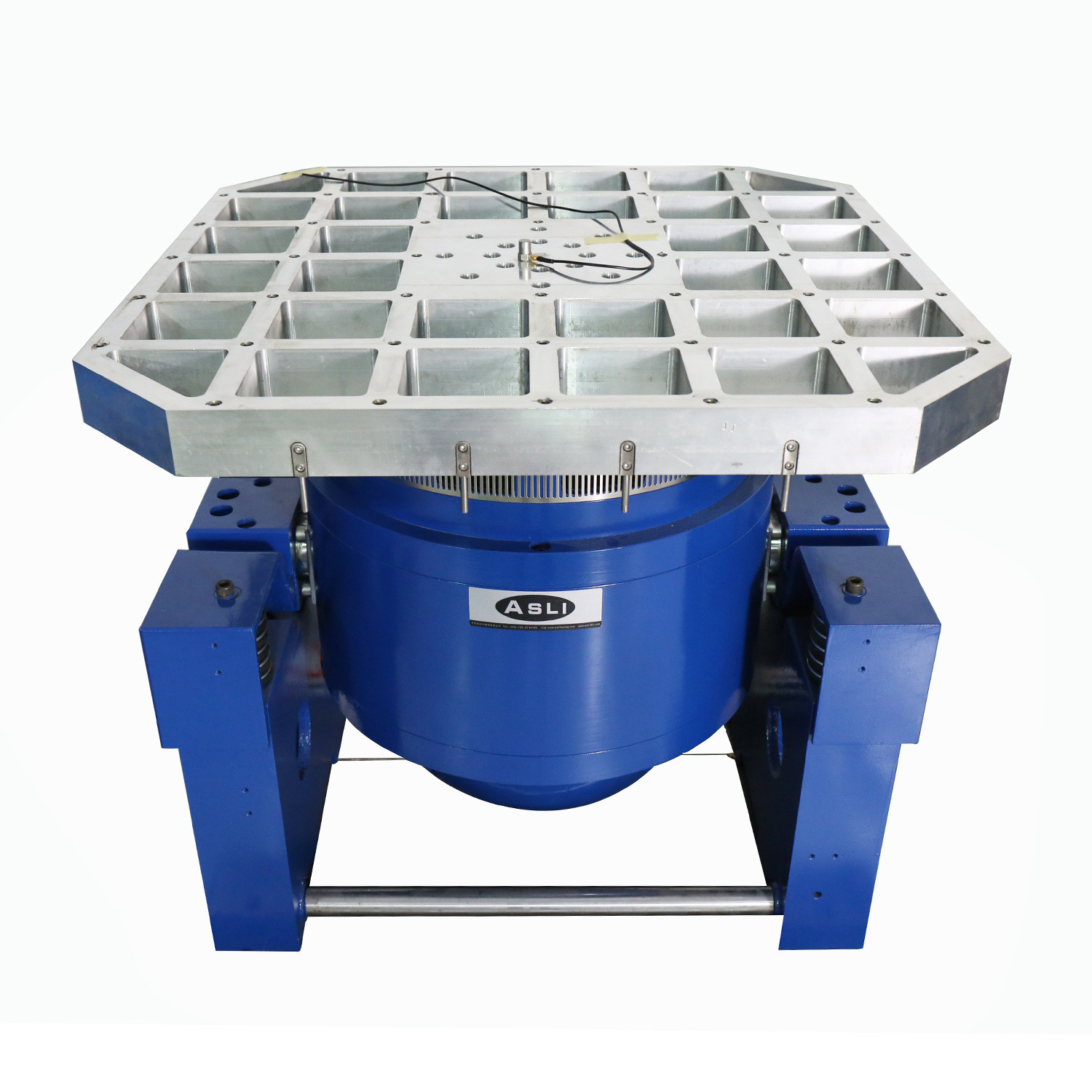

پارامترهای فنی میز ارتعاش عمودی (تست محور Z):عکس ها برای مرجع:
تصویر بسته بندی:
هر گونه سوال در مورد لرزاننده ارتعاشی با فرکانس بالا خنک شونده با هوا، سیستم تست ارتعاش، لرزاننده دینامیکی، خوش آمدید.
