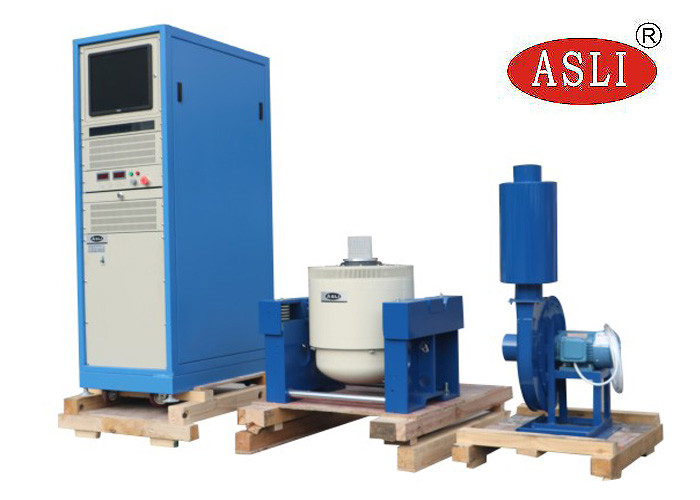

ارتعاش و تست شوک بسته بندی تجهیزات آزمایشگاه تست لرزش دستگاه تحلیلگر ارتعاشات آزمایشگاهی
کاربرد:
ما تولید کننده هستیمارتعاش و تست شوک بسته بندی تجهیزات آزمایشگاه تست لرزش دستگاه تحلیلگر ارتعاشات آزمایشگاهی، "ساختار مدار مغناطیسی دوگانه"،" دایره های عمل اسکلت خود تولید شده"، "پشتیبانی هوابرد" و "بلبرینگ های غلتکی و هدایت خطی"، "جداسازی تراننیون" فناوری مدرن پیشرفته و فناوری ویژه را می توان در X تکمیل کرد، تست ارتعاش سینوسی سه محوری Y، Z و آزمایش‌های ارتعاش تصادفی پهن باند، که باید توسط آزمایش طیف پاسخ ضربه‌ای و پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان اره‌ای) تکمیل شود.این محصولات به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
ارتعاش و تست شوک بسته بندی تجهیزات آزمایشگاه تست لرزش دستگاه تحلیلگر ارتعاشات آزمایشگاهیامکانات:

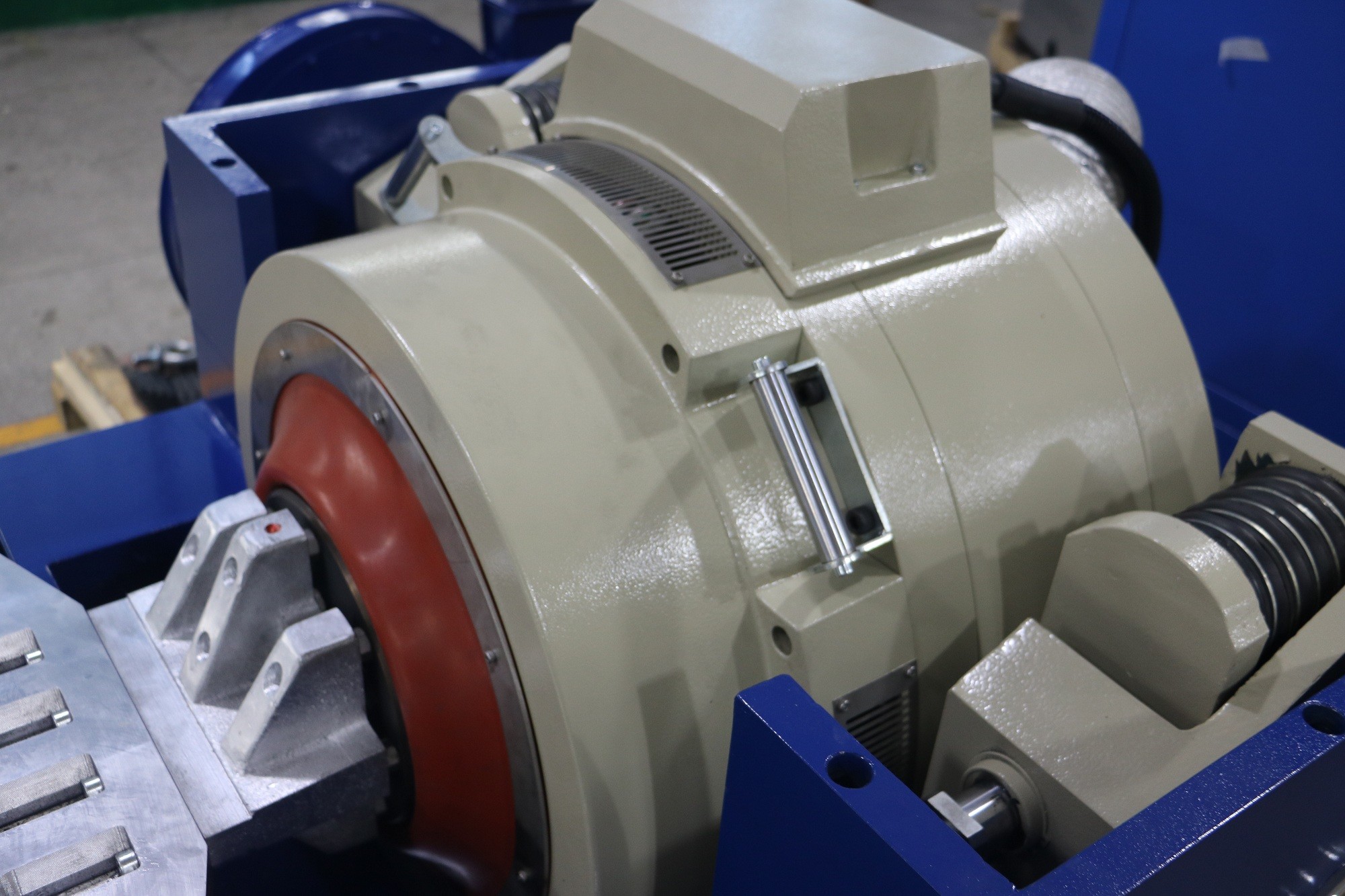

1. اسکلت دایره پویا به خوبی طراحی شده، با فرکانس تشدید محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. راکر میله غلتک مستقیم و واردات گرا جهت سفتی بدن کامپوزیت، ظرفیت بار غیرعادی.
4. پایه جداسازی Trunnion اختصاص داده شده به استفاده از هورمون، نصب و راه اندازی راحتی تلفن همراه.
5. فن آوری پیشرفته حرکت در سراسر سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیک، سفتی پویا بالون کوچک بلبرینگ، افزایش ظرفیت جدول ارتعاش، بهبود عملکرد فرکانس پایین.
ارتعاش و تست شوک بسته بندی تجهیزات آزمایشگاه تست لرزش دستگاه تحلیلگر ارتعاش آزمایشگاهیتیپارامترهای فنی:
| مدل |
سینوسی دارای رتبه نیرو (N) |
رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (pp) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

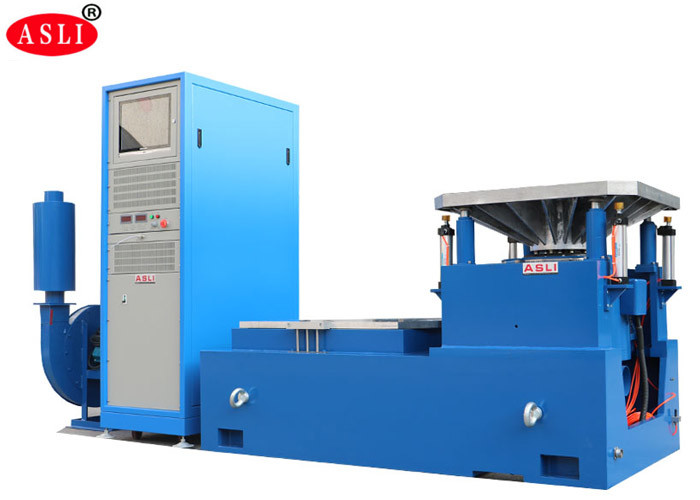

ویژگی های پایه افقی:
1. در نیمکت بارگیری کوچک برای درک شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگیری و عملکرد نیمکت کل دستگاه.
2. نیمکت افقی و نیمکت ارتعاشی نوع جدایی ناپذیر، با ساختار کامل، راحتی برای نصب و تنظیم هستند.
3. مسیر فشار استاتیک، V شکل، با ظرفیت مقاوم در برابر شیب و مقاوم در برابر بایاس بارگذاری.
پمپ روغن داخلی، ساختار خوب و عملکرد آسان.

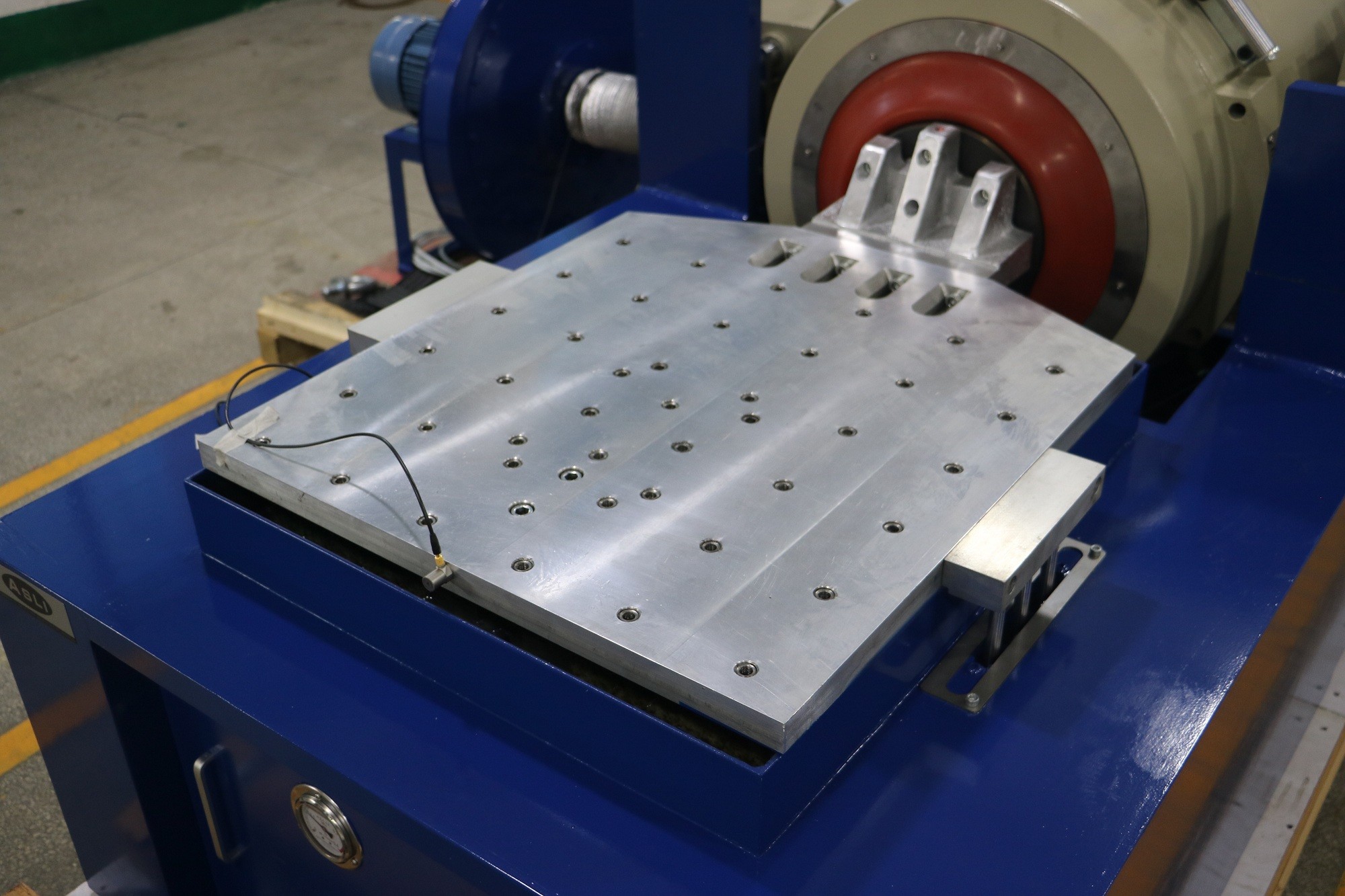

پارامترهای فنی بسط دهنده افقی:
| مدل | اندازه نیمکت (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

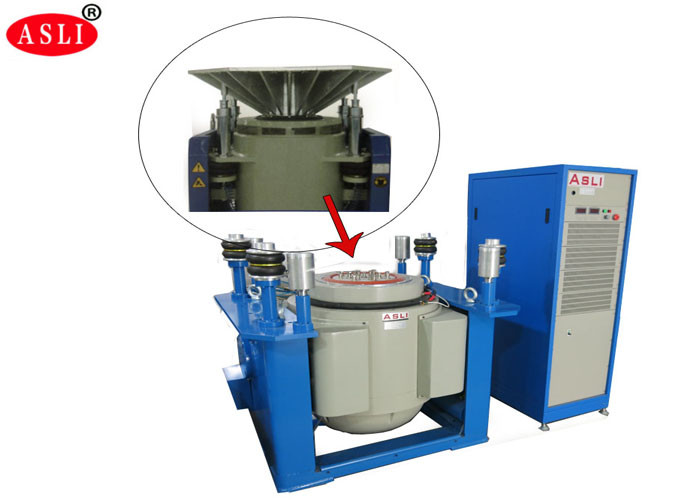

ویژگی های نیمکت توسعه یافته عمودی:
گیره های عمودی پهن و مشخص VT، محاسبه دقیق، طراحی استادانه، برای اطمینان از اینکه مشتری بهترین عملکرد را با توجه به ساختار کامل، مواد با کیفیت بالا به دست آورده است.
و طرز کار
پارامترهای فنی بسط دهنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثرفرکانس (هرتز) | اندازه نیمکت |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (نیمکت گرد) | 220 | 350 | Φ1200 |
برای اطلاعات بیشتر در موردتست ارتعاش و شوک بسته بندی تجهیزات آزمایشگاه تست لرزش دستگاه تحلیلگر ارتعاش آزمایشگاهی، به تماس با ما خوش آمدید!
