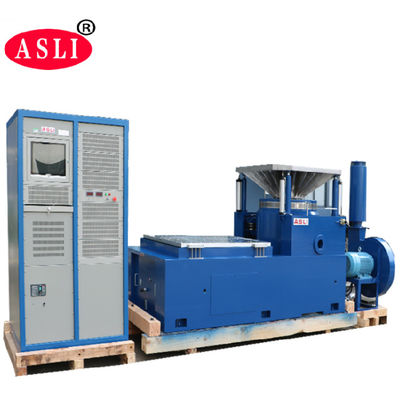

دستگاه تست ارتعاش فرکانس بالا / سیستم اسکاکر عمودی برای استاندارد تست IEC ISTA MIL STD درخواست دهید
کاربرد
دستگاه تست ارتعاش فرکانس بالا / سیستم اسکاکر عمودی درخواست برای IEC ISTA MIL STD استاندارد تست «ساختار مدار مغناطیسی دوگانه»، «دایره‌های عمل اسکلت خود تولید شده»، «پشتیبانی هوابرد» و «بلبرینگ‌های غلتکی و هدایت خطی»، فناوری پیشرفته مدرن و فناوری ویژه جداسازی trunnion، می‌تواند در تست ارتعاش سینوسی سه محوری X، Y، Z و آزمایش‌های ارتعاش تصادفی باند پهن تکمیل شود، تا با آزمایش پالس کلاسیک (نیم سینوسی) و طیف پاسخ شوک تکمیل شود.این به طور گسترده در دفاع ملی، سلاح، هوانوردی، هوا فضا، ارتباطات، الکترونیک، لوازم برقی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
پارامترهای فنی:
| مشخصات سیستم | |||
| مدل سیستم: | ES-60 | ||
| محدوده فرکانس: | 3 تا 3500 | ||
| نیروی دارای رتبه | Sine N | 60000 | |
| تصادفی N | 60000 | ||
| شوک N | 120000 | ||
| حداکثر Acc. | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک (m/s2) | 2000 | ||
| حداکثر ارتفاع | سینوسی (m/s2) | 1.8 | |
| شوک (m/s2) | 1.8 | ||
| حداکثر دیسپ | حداکثر سفر میلی متر (pp) |
51 | |
| کویل متحرک | 60 کیلوگرم | ||
| ابعاد سیم پیچ متحرک | قطر 40 میلی متر | ||
| اندازه جدول عمودی سفارشی شده است | با توجه به تست انتخاب کنید | ||

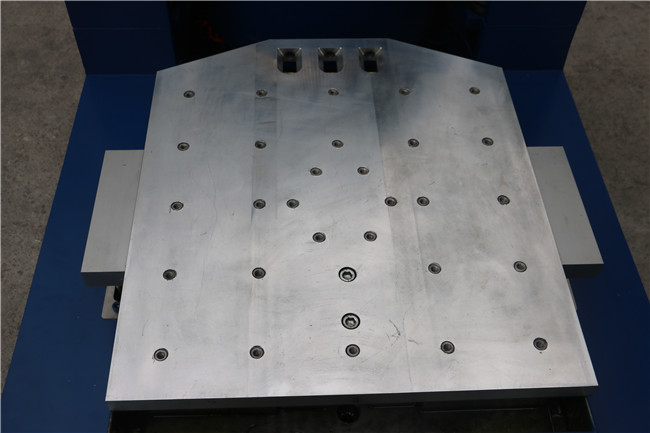

| اندازه جدول افقی اندازه سفارشی | بر اساس تست تنظیم کنید | ||
| حداکثر بار: | 800 کیلوگرم | ||
| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی دارای رتبه (N) | نیروی تصادفی رتبه‌بندی شده (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (pp)mm | حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
