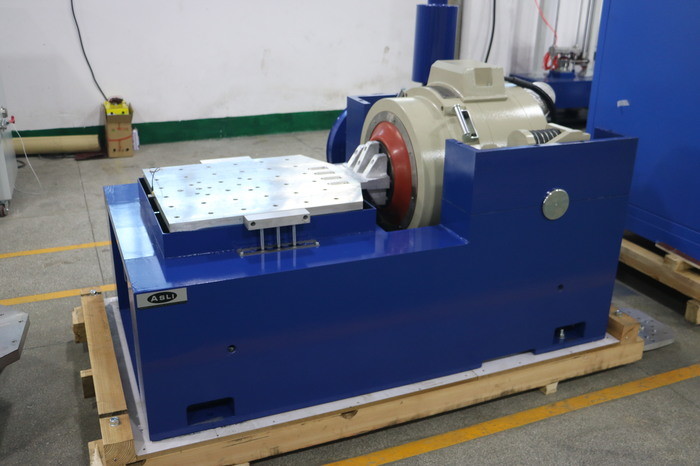

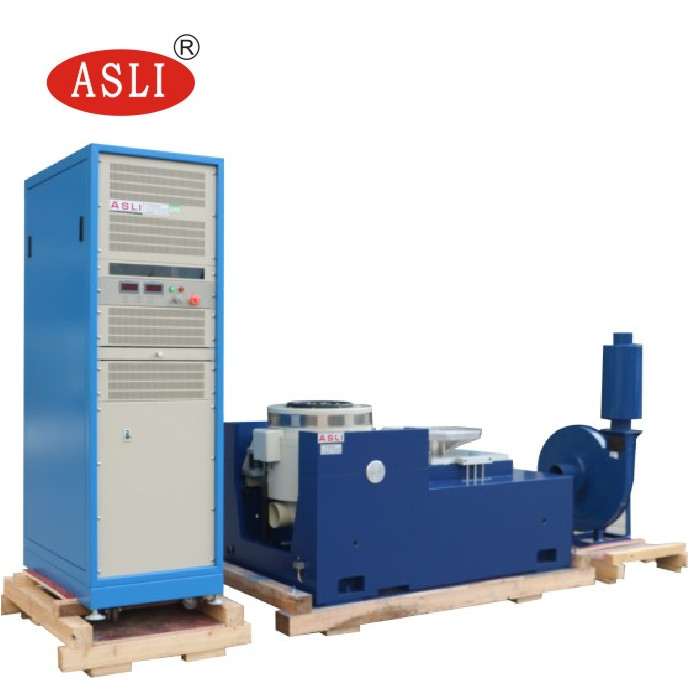

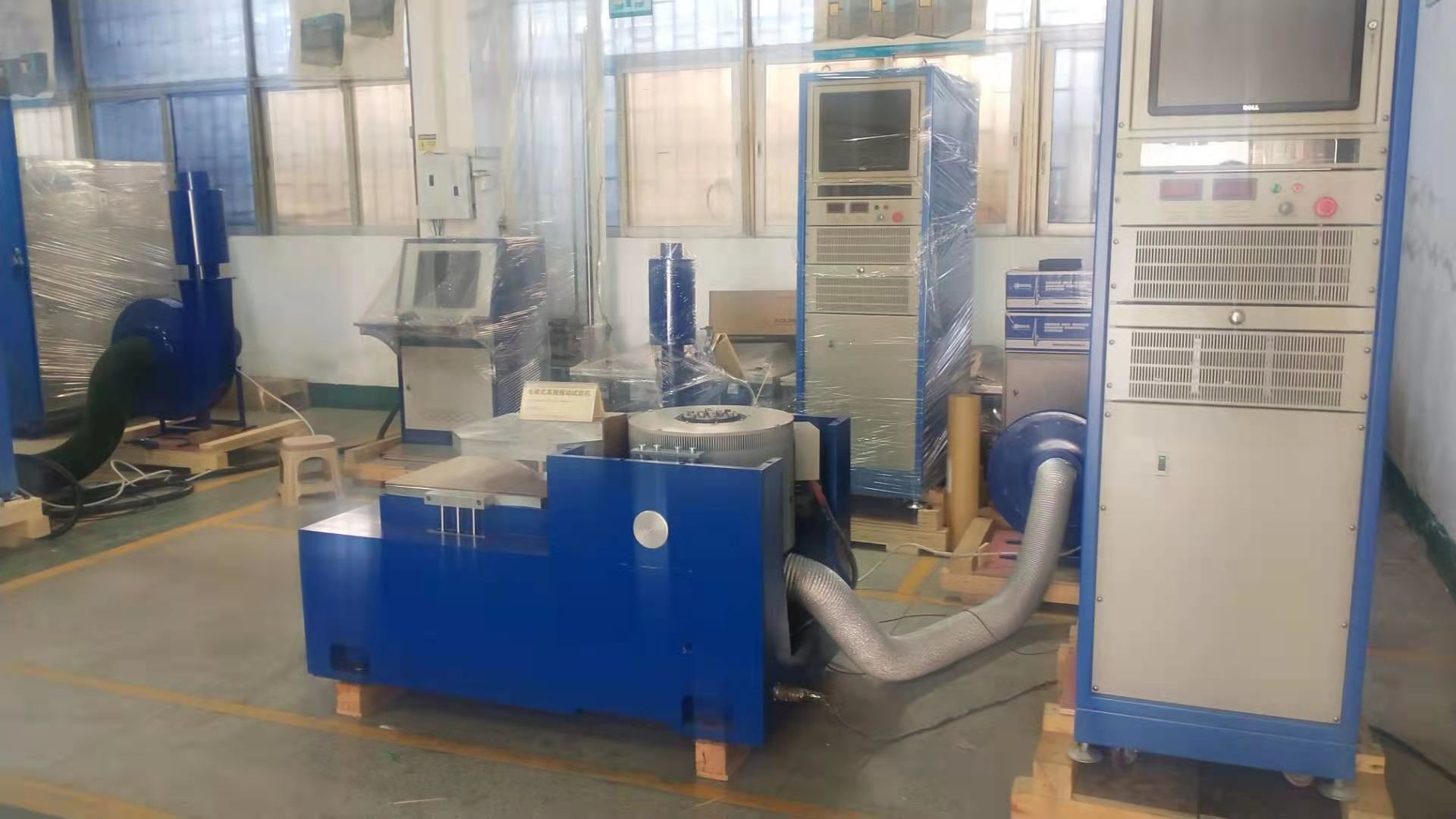

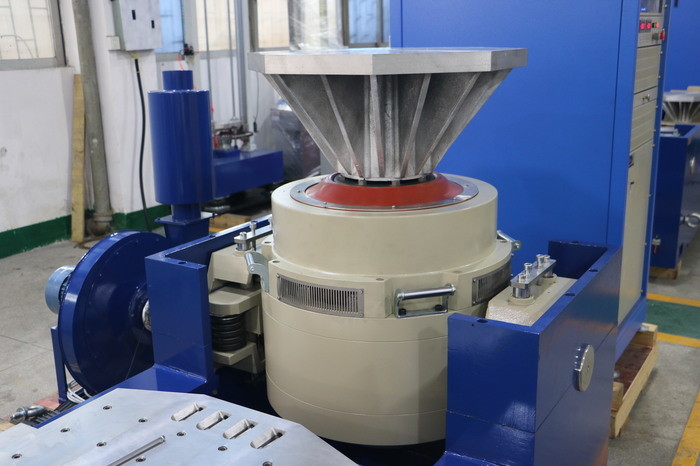

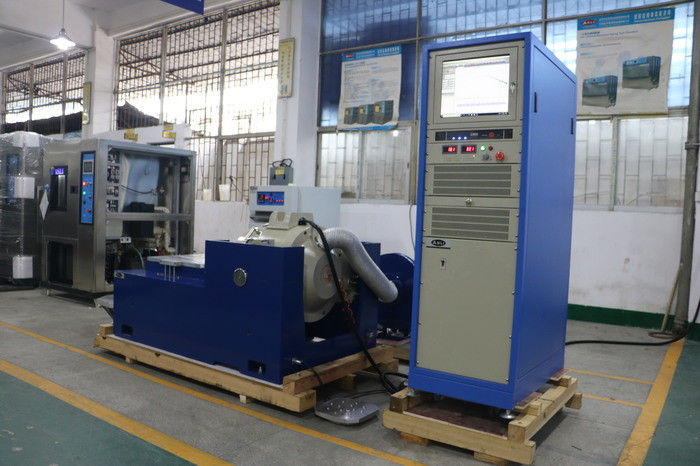

XYZ بنک آزمایش لرزش الکترودینامیک با فرکانس بالا سه محور
شیکر لرزش الکترو دینامیکی یک بستر آزمایش برای شبیه سازی بسته بندی و حمل و نقل، شوک مکانیکی، مشخصات ماموریت و هر حالت شبیه سازی دیگر در دنیای واقعی را فراهم می کند.با استفاده از پیشرفته ترین کنترل کننده، سیستم حلقه بسته می تواند با دقت شرایط ارتعاش دنیای واقعی را بر روی محصولات از صنایع مانند الکترونیک، خودرو، هوافضا، هوانوردی و غیره تولید کند.
پارامترهای فنی سیستم ارتعاش
| ماده | توضیحات | |
|
قدرت (حداکثر) |
سینس | 600 کیلوگرم در ساعت |
| تصادفی | 600کیلوگرم | |
| شوک | 600 کیلوگرم در ساعت | |
| محدوده فرکانس | ۵ تا ۳۵۰۰ هرتز | |
| حداکثر، جابجایی | (از اوج به اوج) 51mm | |
| حداکثر سرعت | 1.8 متر در ثانیه | |
| حداکثر شتاب | 100G (980 m/s2) بدون بارگیری | |
| جهت ارتعاش | عمودی و افقی | |
| دیای آرمورمتر | 200mm | |
| جرم موثر زره | ۶ کیلوگرم | |
| پیچ میز | 17×M10 | |
| مکسبار مفید | 30باشهg | |
| نشت مغناطیسی | <10 گاوس | |
| فرکانس جداسازی لرزش محوری | 2.5 هرتز | |
| زمان منحرف مجاز | >300N.m | |
| ابعاد | ۱۲۰۰ میلی متر*۷۹۰ میلی متر*۸۴۰ میلی متر (به استثنای کشنده سر) | |
| وزن | 1600 کیلوگرم (به استثنای میز لغزش) | |
ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.

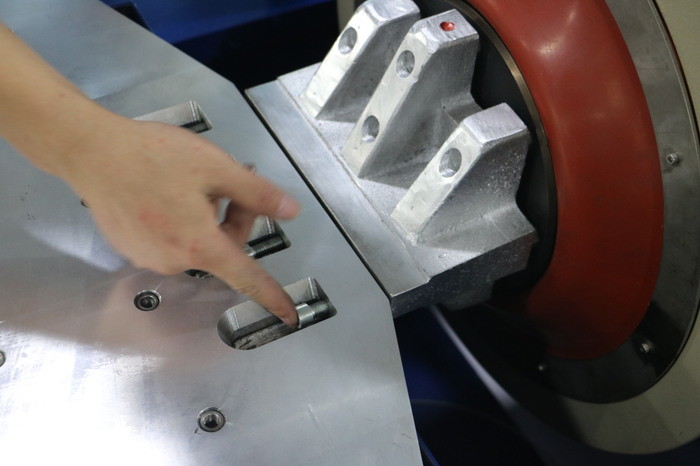

پارامترهای فنی کشنده افقی:
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 هزار 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
