دستگاه لرزاننده الکترودینامیکی با شتاب بالا با استاندارد IEC60068-2-27

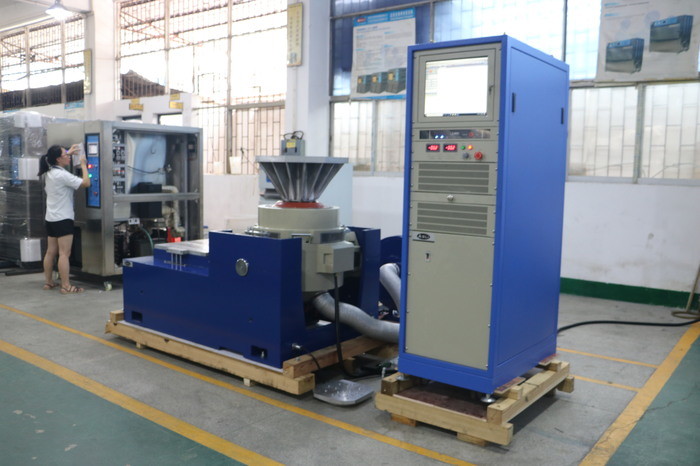

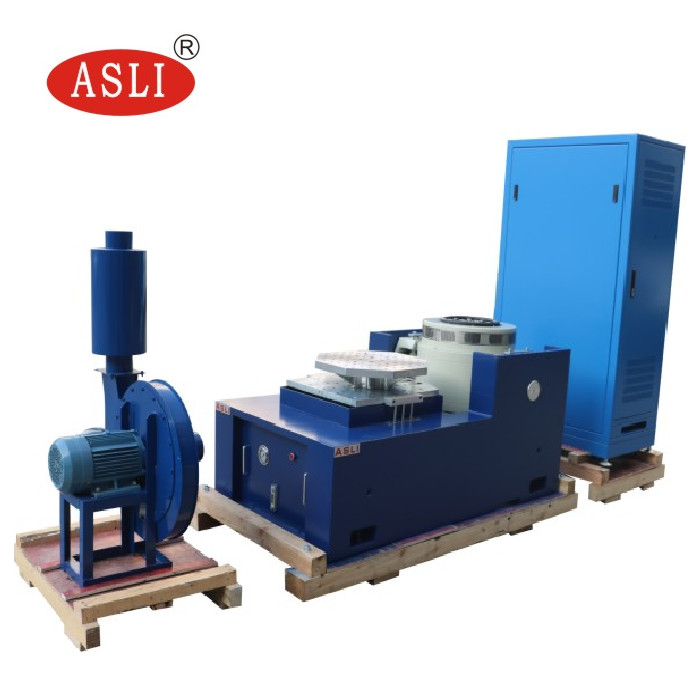

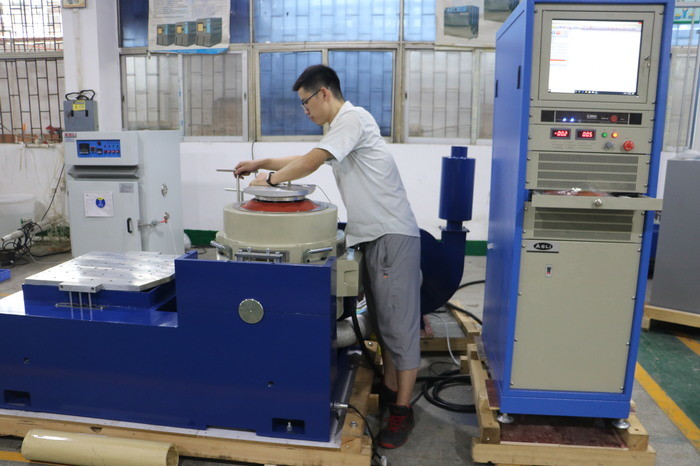

سیستم تست ارتعاش الکترومغناطیسی به ویژه برای رفع نیاز به عملیات طولانی مدت طراحی شده است، نصب پایه مقاوم در برابر لرزش می تواند به ارتعاش عمودی و افقی دست یابد.پلت فرم استاندارد با دستگاه ایزولاسیون ضربه کیسه هوا با راندمان بالا نصب می شود تا لرزش منتقل شده به ساختمان به حداقل برسد و در بیشتر موارد از نیاز به فونداسیون اضافی جلوگیری شود.
پارامترهای فنی:
| مدل |
سینوسی دارای رتبه نیرو (N) |
رتبه بندی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابجایی نامی (pp) میلی متر |
حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (میلی متر) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |

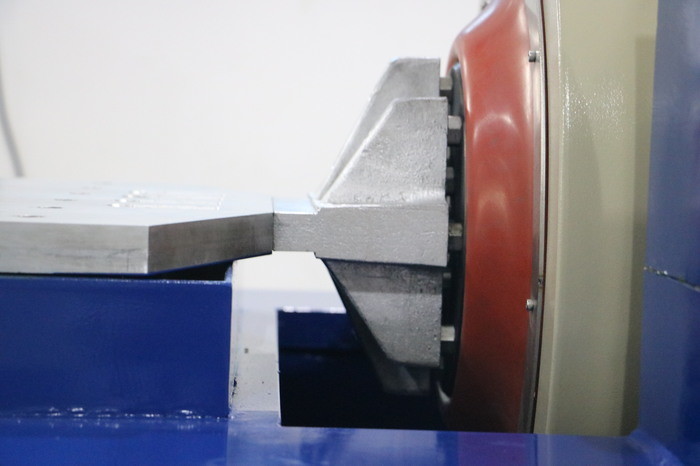

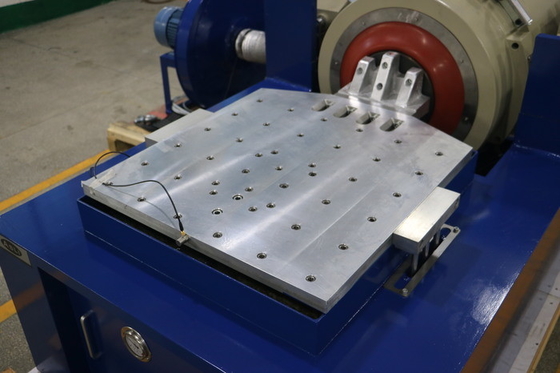

پارامترهای فنی بسط دهنده افقی:
| مدل | اندازه نیمکت (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
جابجایی را می توان سفارشی کرد،
اندازه جدول ارتعاش با توجه به اندازه نمونه انتخاب شده است،
تست ویراسیون برای آزمایشگاه، قطعه خودرو، روشنایی LED، باتری، کابل، بسته بندی ...
اگر می خواهید اطلاعات بیشتری در مورددستگاه لرزاننده الکترودینامیکی با شتاب بالا با استاندارد IEC60068-2-27، لطفاً به من اطلاع دهید.
