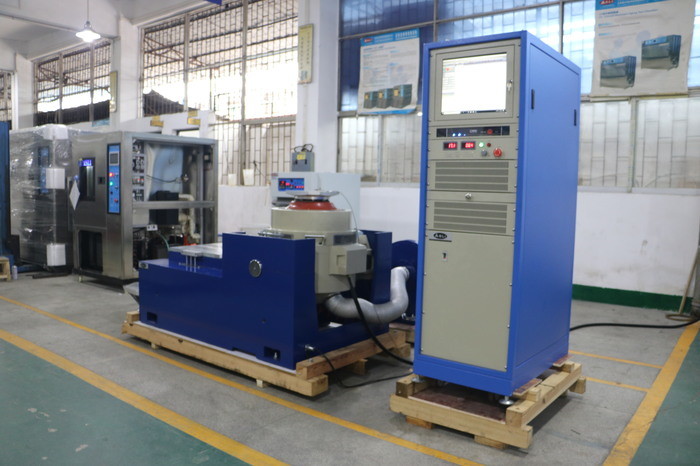

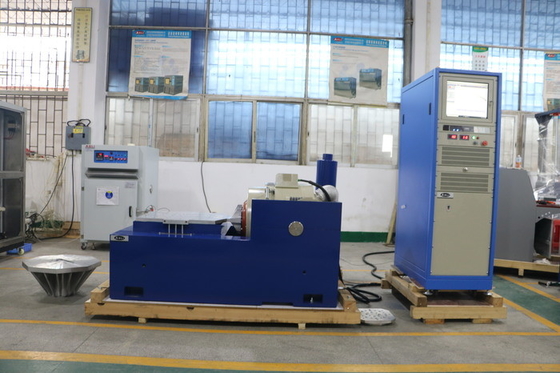

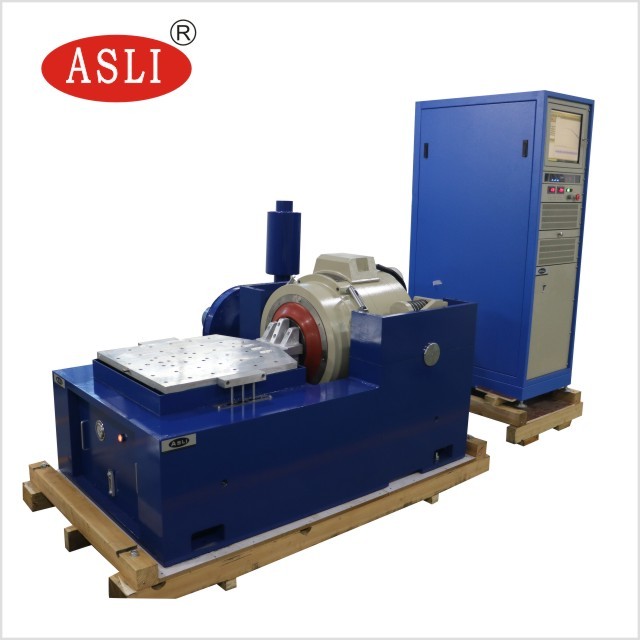

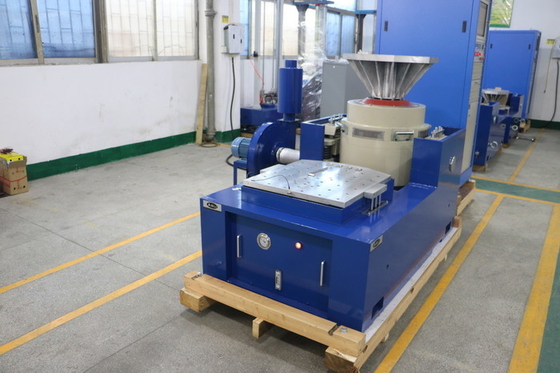

دستگاه تست ارتعاش تصادفی سینوس سوئیپ شتاب بالا با کنترلر دیجیتال
سیستم تست ارتعاش متشکل از لرزاننده، قدرت و سیستم کنترل اندازه گیری ارتعاش، مطابق با استانداردهای ملی و بین المللی مربوطه (مانند: MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIB، BS و غیره است. .) برای ایجاد پشتیبانی فنی برای ایجاد بازرسی کیفیت محصول.
پارامترهای فنی:
مدل | سینوسی دارای رتبه | رتبه بندی تصادفی | فرکانس | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی | حداکثربارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
دستگاه تست ارتعاشامکانات:
1. تنظیم راه: منوی چینی و انگلیسی، عملیات کامپیوتری، استفاده از سیستم های نظارت و کنترل تخصصی، داده های کل فرآیند را می توان تحویل و خروجی داد.
2. نمایش توابع: منحنی های تست نمایش پویا، چند دان، در تعداد داده ها.
3. ضبط منحنی: رکورد در زمان واقعی داده های تست، داده های تست به طور خودکار، نتایج آزمون را می توان ذخیره کرد، چاپ کرد.

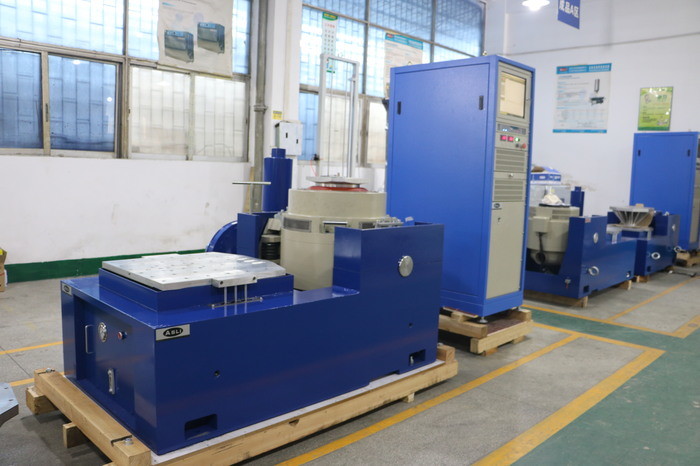

پارامترهای فنی بسط دهنده افقی:
مدل | اندازه نیمکت (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
لرزاننده ارتعاشی الکترودینامیک را می توان در تست ارتعاش سینوسی 3 محوری X، Y، Z و تست ارتعاش تصادفی باند پهن تکمیل کرد، تا با تست طیف پاسخ ضربه ای و پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندانه ای) تکمیل شود.این محصولات به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
اگر به اطلاعات بیشتری در مورد دستگاه تست لرزش تصادفی سینوس سوئیپ شتاب بالا با کنترلر دیجیتال نیاز دارید، لطفاً با ما تماس بگیرید.
